Einbau Flansch-Durchführung - wie herum???

[Zodiac]

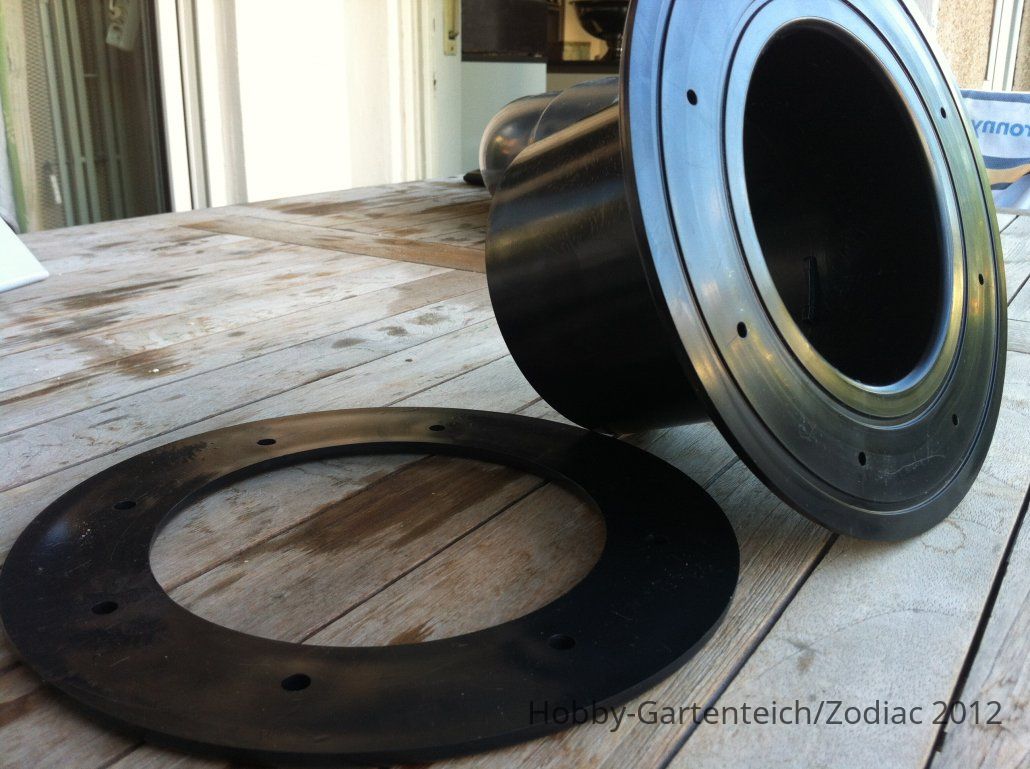

Hallo, ich brauche dringend Eure Hilfe beim Einbau einer 110 mm Flansch-Durchführung in ein GFK-Becken. Ich habe gerade das Loch ausgeschnitten und weiß nun nicht, welche Seite der Durchführung des Flansches ins Becken kommt und welche nach außen.....An sich hätte ich die Seite des Flansches, an welcher sich das Stück Rohr befindet (in welches man von beiden Seiten wiederum ein Rohr hineinstecken kann, vgl. Foto), an der Außenseite des Beckens befestigt, bin mir aber unsicher, weil sich dort zwei kreisförmige Rillen befinden, in die man offensichtlich Dichtungsmasse füllen soll (was meiner Ansicht nach dafür spricht, dieses Teil an der Innenwand des Beckens zu montieren). An der anderen Seite des Flansches, wo die Schrauben eingedreht werden, befinden sich solche Rillen nicht. Es wäre super, wenn jemand einen Tipp hätte, denn der Flansch muss dieses WE noch eingebaut werden, da das Becken Montag in die Erde kommen soll.

Schon man besten Dank für Eure Hilfe!!

Zodiac



[amselmeister]

AW: Einbau Flansch-Durchführung - wie herum???

Hallo

Also ich kenne das nur so, dass die Lange seite (anschlussseite) Nach aussen kommt.
Weil alles andere wäre ja unsinnig. Oder wofür ist die durchführung genau? was kommt da denn dran?



[Zodiac]

AW: Einbau Flansch-Durchführung - wie herum???

Das habe ich mir auch gedacht, ich war nur irritiert wegen der Rillen für die Dichtmasse. In das lange Anschlussstück wird ein Rohr gesteckt und verklebt. Es ist allerdings möglich ein Rohr von jeder Seite einzustecken (durchstecken ist nicht möglich, da in der Mitte eine Erhebung ist, bis zu der man das Rohr von jeder Seite reinschieben kann).



[koifischfan]

AW: Einbau Flansch-Durchführung - wie herum???

Es funktionieren beide Richtungen. Beim Rohrende nach innen steht der Teil aber immer über, was man eigentlich garnicht will.



[Christine]

AW: Einbau Flansch-Durchführung - wie herum???

Hi,

ich hab ja keine Ahnung davon, aber gehören die Schrauben nicht nach aussen und die Dichtungsmasse nach innen



[amselmeister]

AW: Einbau Flansch-Durchführung - wie herum???

ja normal schon
Achja die Rohre werden ja eingeschoben .Der Satz von mir bezog sich darauf das ich davon ausgegangen bin, dass das Rohr ÜBER den Flansch kommt . naja



[willi1954]

AW: Einbau Flansch-Durchführung - wie herum???

also, man kann sie so oder so herum einbauen. Es werden ja eh kurze Rohrstücke eingeklebt, um weiter zu bauen.

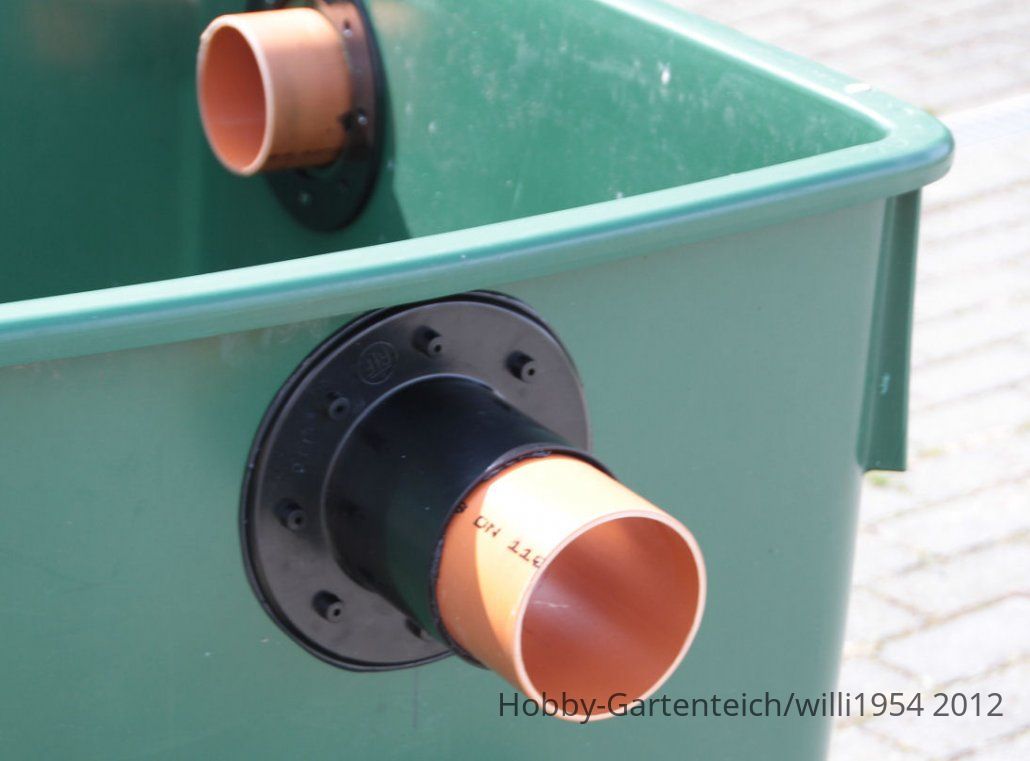

Ich habe sie bei mir mit der langen Seite nach aussen gebaut, um im Filter möglichst Bauraum zu sparen.
Ob die Schrauben innen oder aussen liegen, spielt letzlich eh keine Rolle da Edelstahl.
Wichtig, ordentlich Innotec Würste auf beiden Seiten anbringen. Meine Flansche sind 100% dicht.

Gruss Willi



[Zodiac]

AW: Einbau Flansch-Durchführung - wie herum???

Danke für Eure schnelle Hilfe, werde es gleich so versuchen, wie Willi es gemacht hat.

Gruß Zodiac



[willi1954]

AW: Einbau Flansch-Durchführung - wie herum???

ja normal schon
Achja die Rohre werden ja eingeschoben .Der Satz von mir bezog sich darauf das ich davon ausgegangen bin, dass das Rohr ÜBER den Flansch kommt . naja

Solche Flansche gibt es auch

Siehe da

LG Willi
