Teichumbau, Neugestaltung

[juerg_we]

AW: Teichumbau, Neugestaltung

hallo,

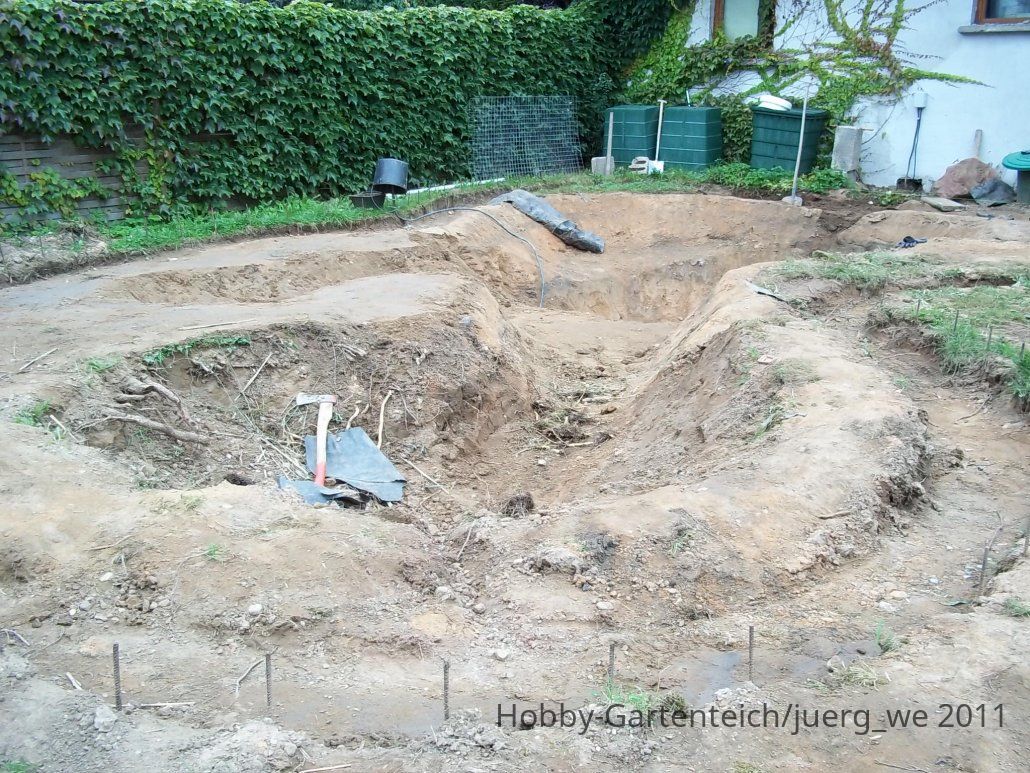

wieder ein paar bilder meines fortschritts

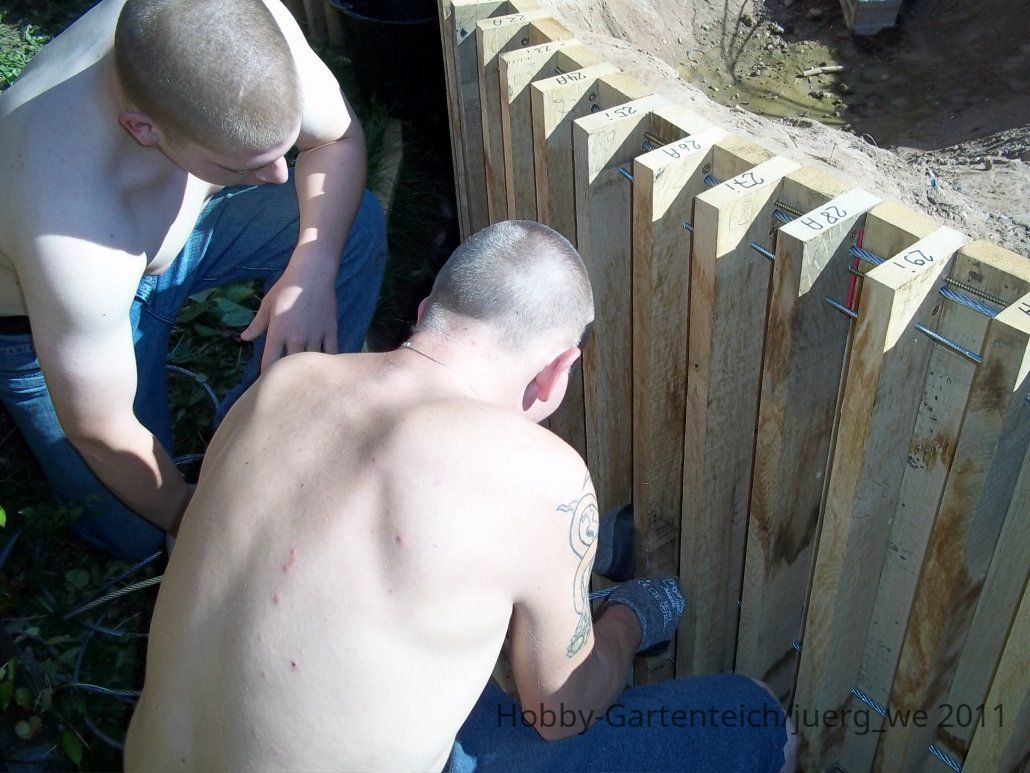

leider ist von meinem hochteich als noch nichts zu erkennen,aber die vorarbeiten(die ich jetzt mit 2 freunden als

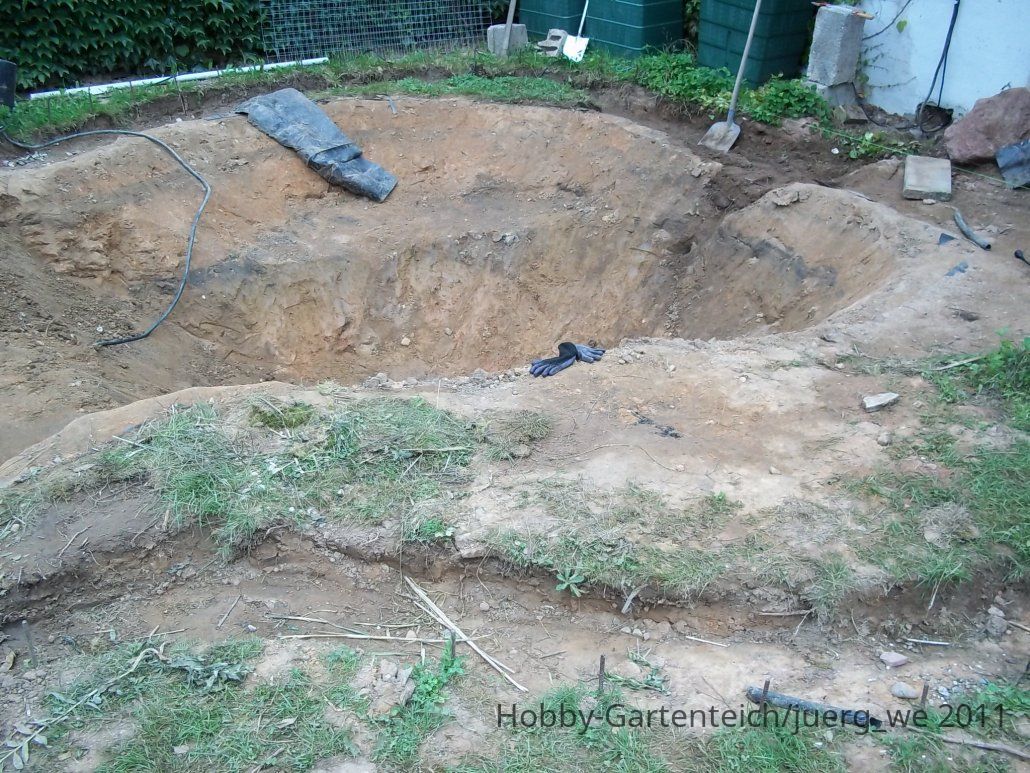

verstärkung habe)lassen den schweiss gut laufen. wir haben gestern rund 8 kubik erde entfernt und dazu noch

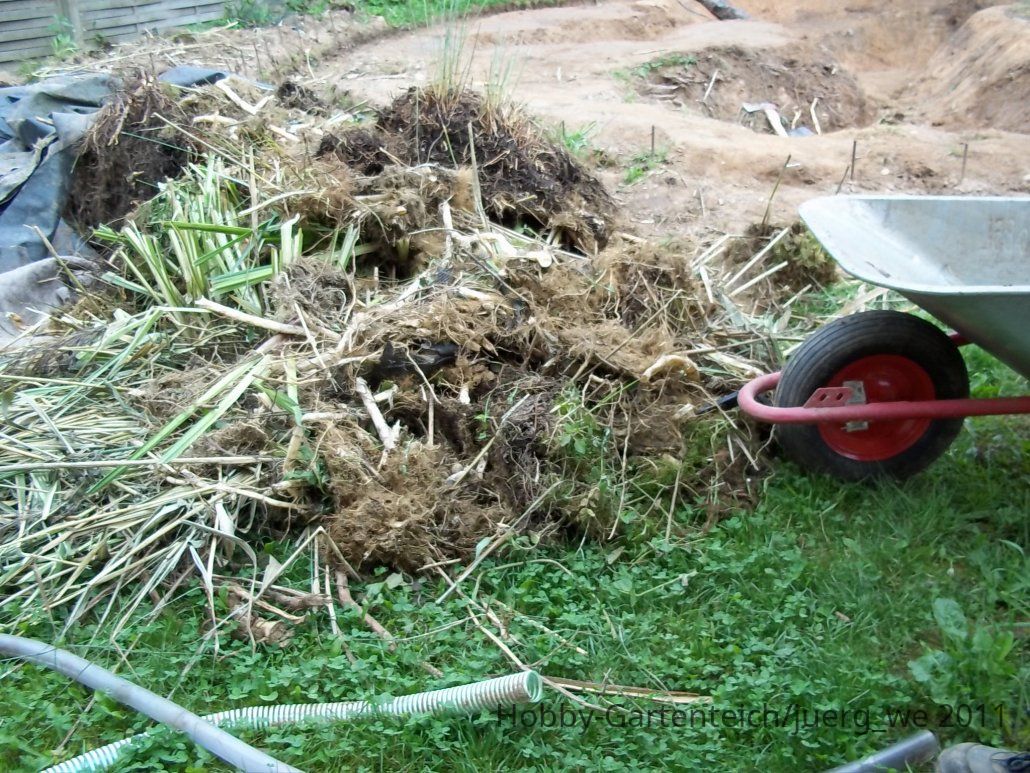

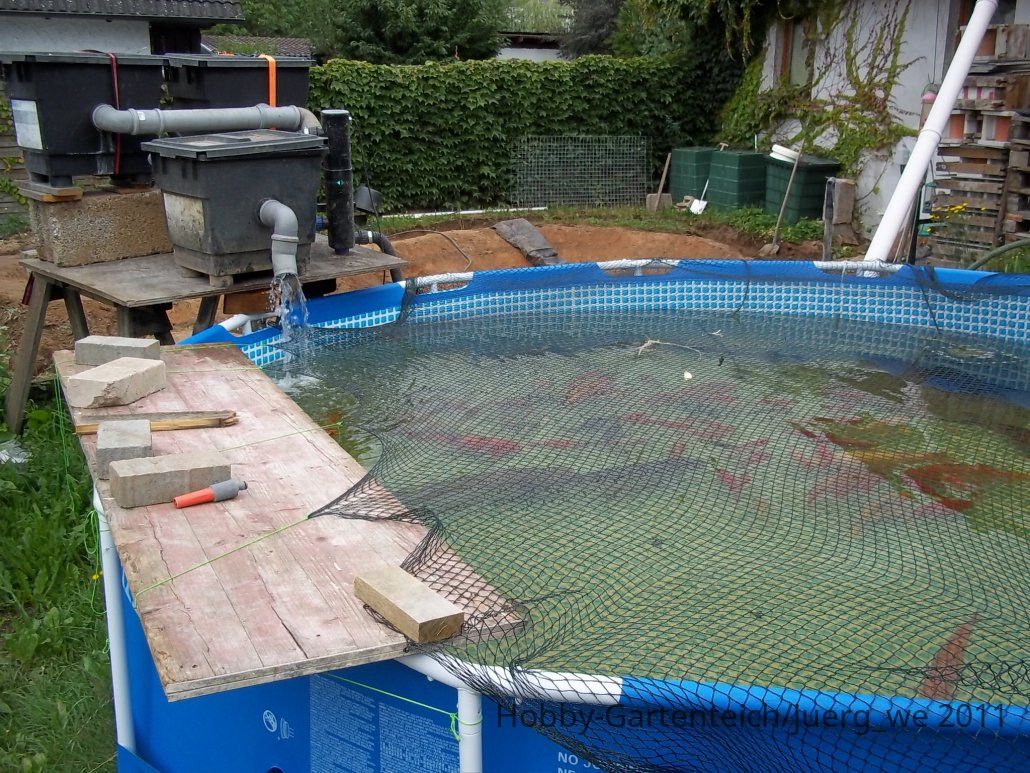

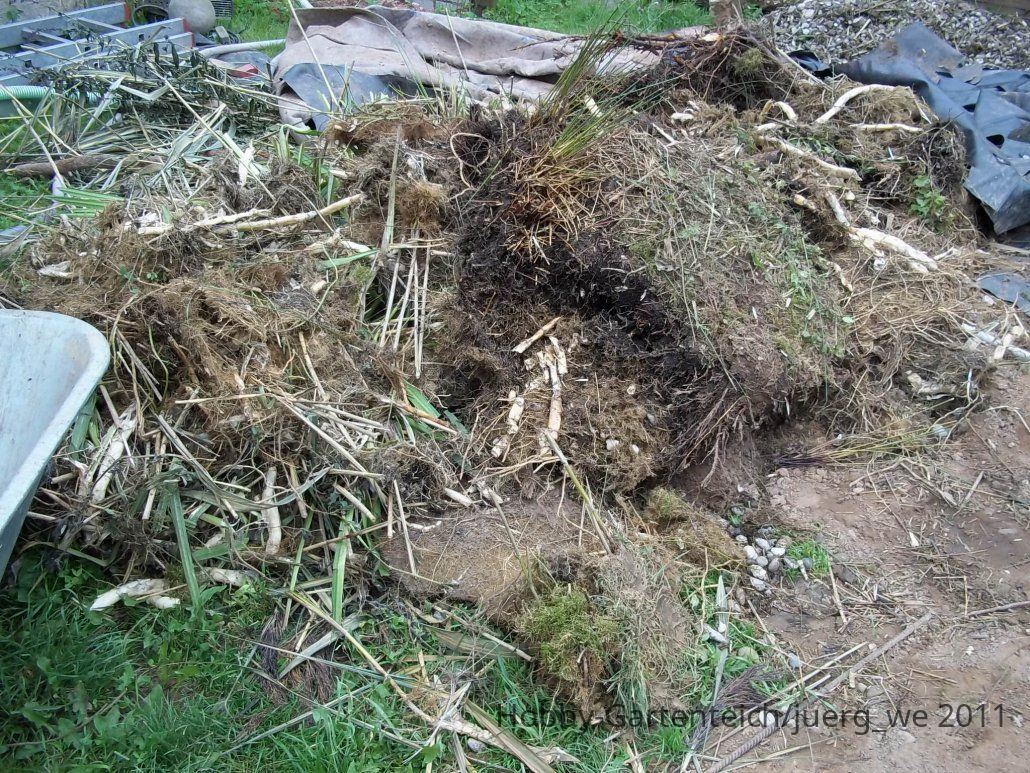

von meiner ehemaligen flachwasserzone die wurzeln herausgeschlagen,die eine fläche von ca 6 qadratmeter und eine höhe von 30 cm gehabt haben.aber jetzt ist es geschafft.die grünen fässer im hintergrund geben dann die neuen filter von denen habe ich 4 stück mit je 330l volumen ,aber ich glaube das wird meine winterarbeit. guss jürgen



[juerg_we]

AW: Teichumbau, Neugestaltung

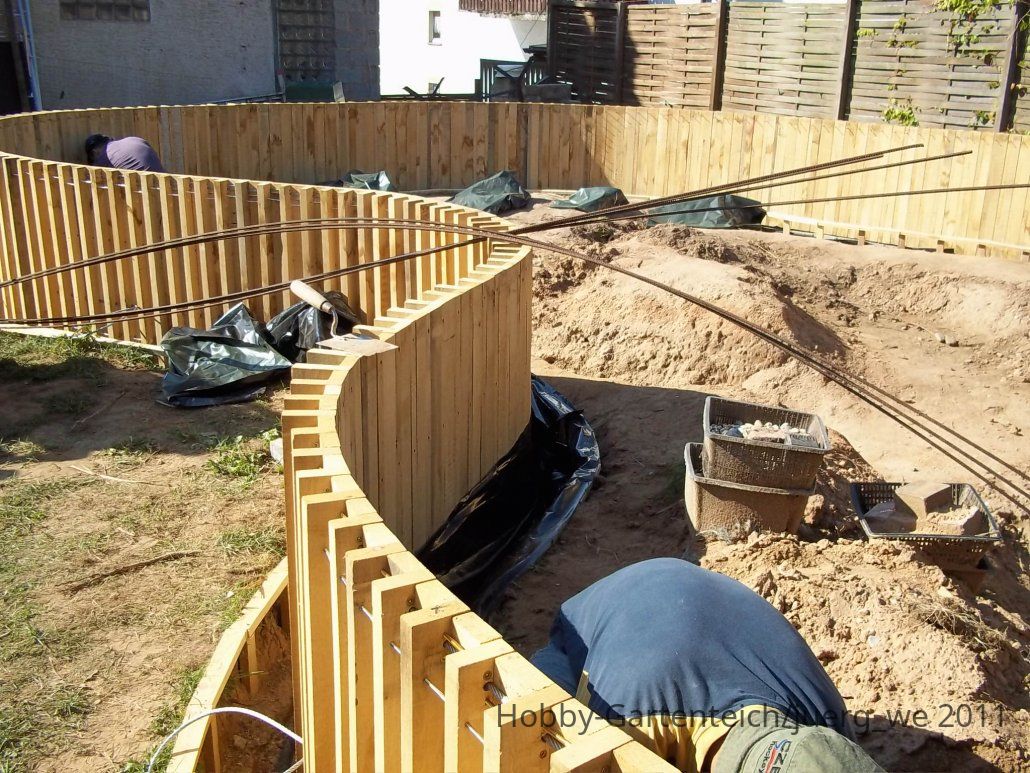

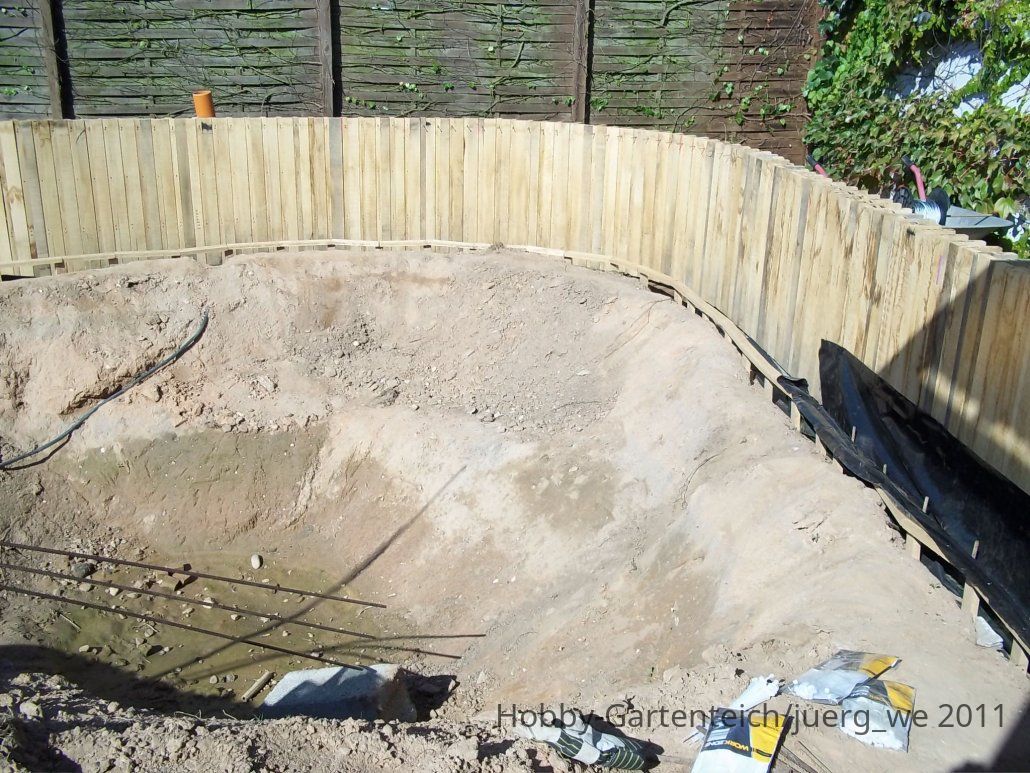

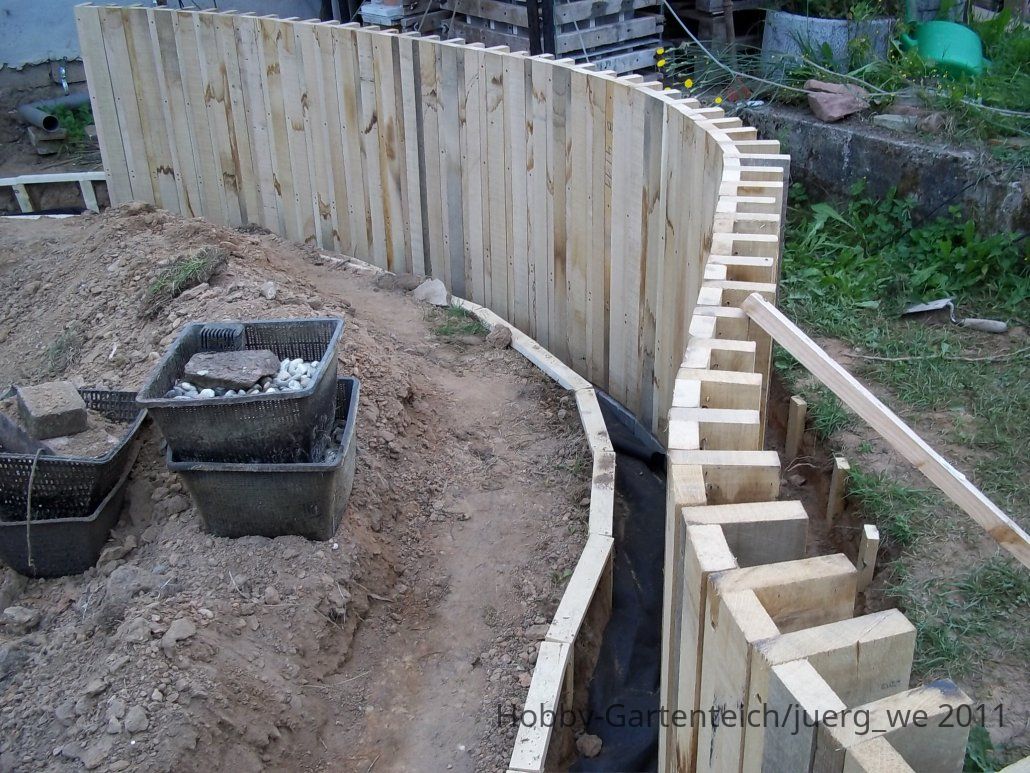

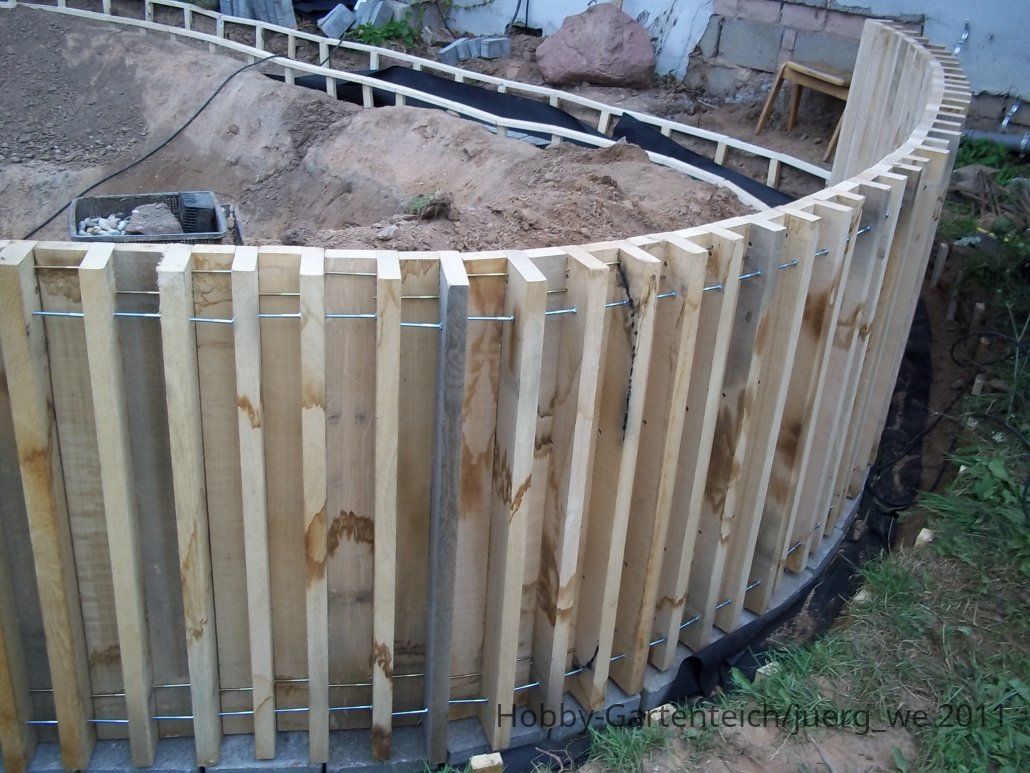

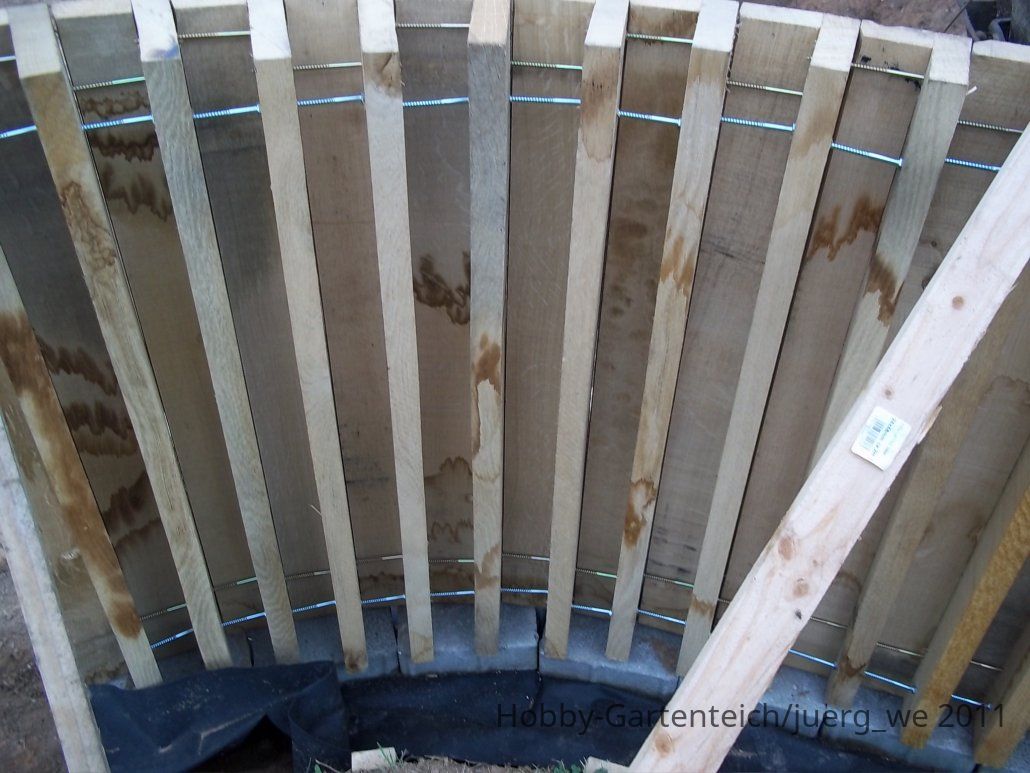

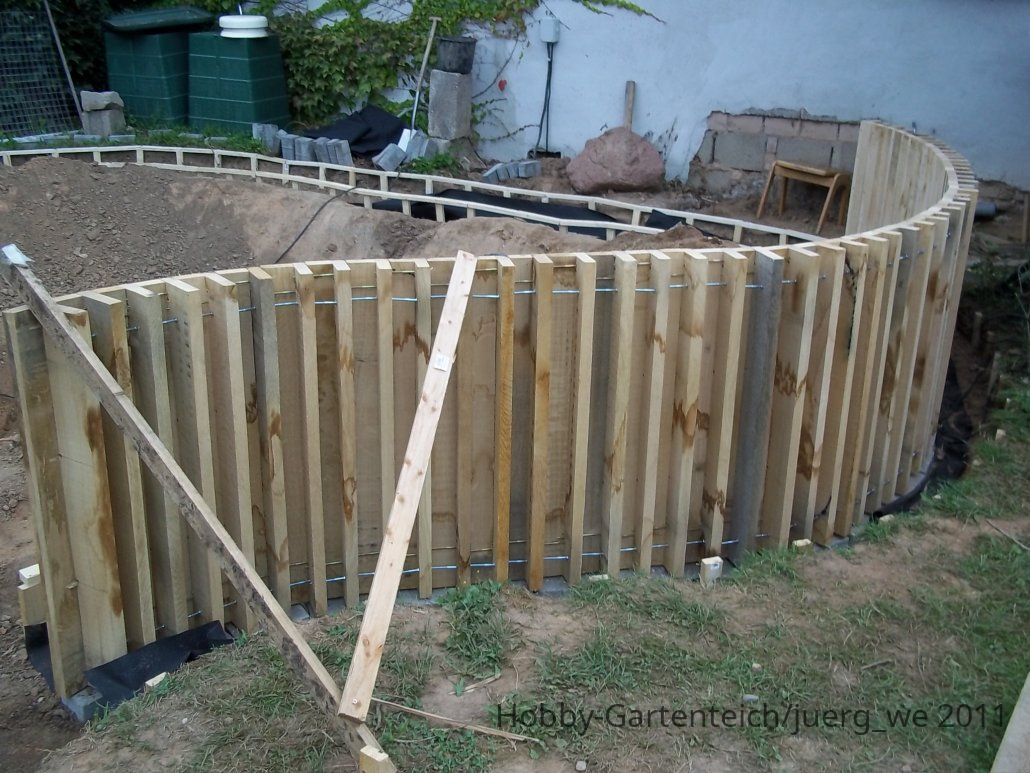

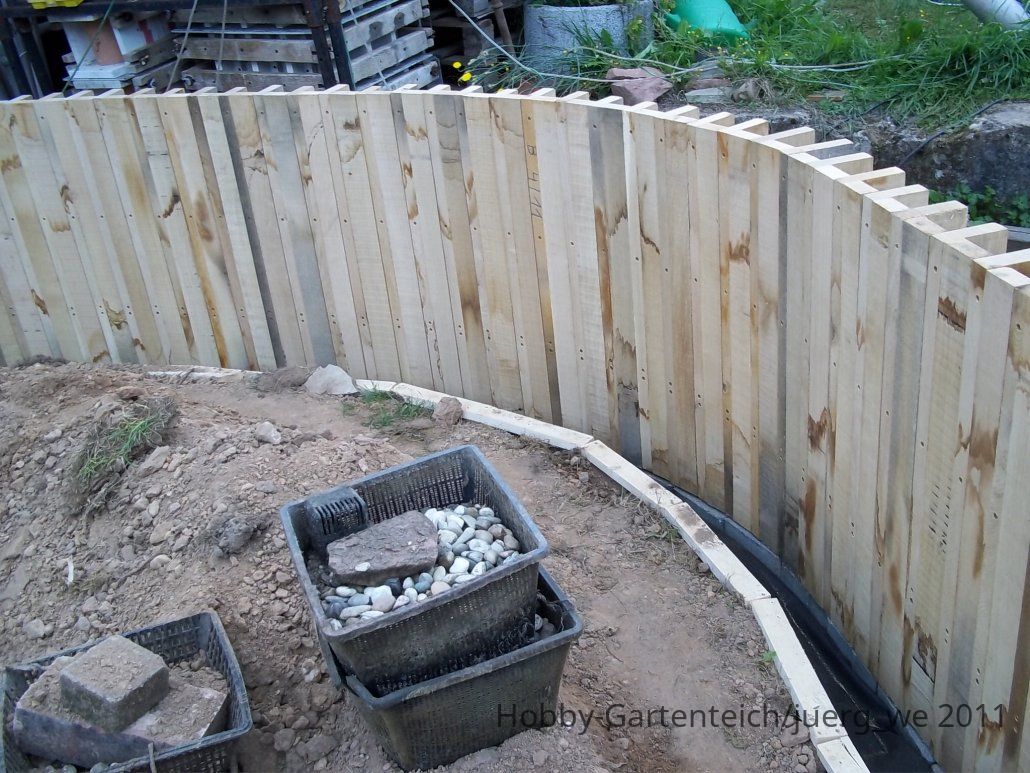

so hier mal den aktuellen stand meines teiches,leider geht das stellen der rahmenteile nicht so flott wie ich mir das gewünscht habe aber es funktioniert .
zum chema
1 graben gezogen ,verdichtet,mit der schlauchwaage 4 mal ausgerichtet(3mal hat irgentwie etwas nicht gepasst)

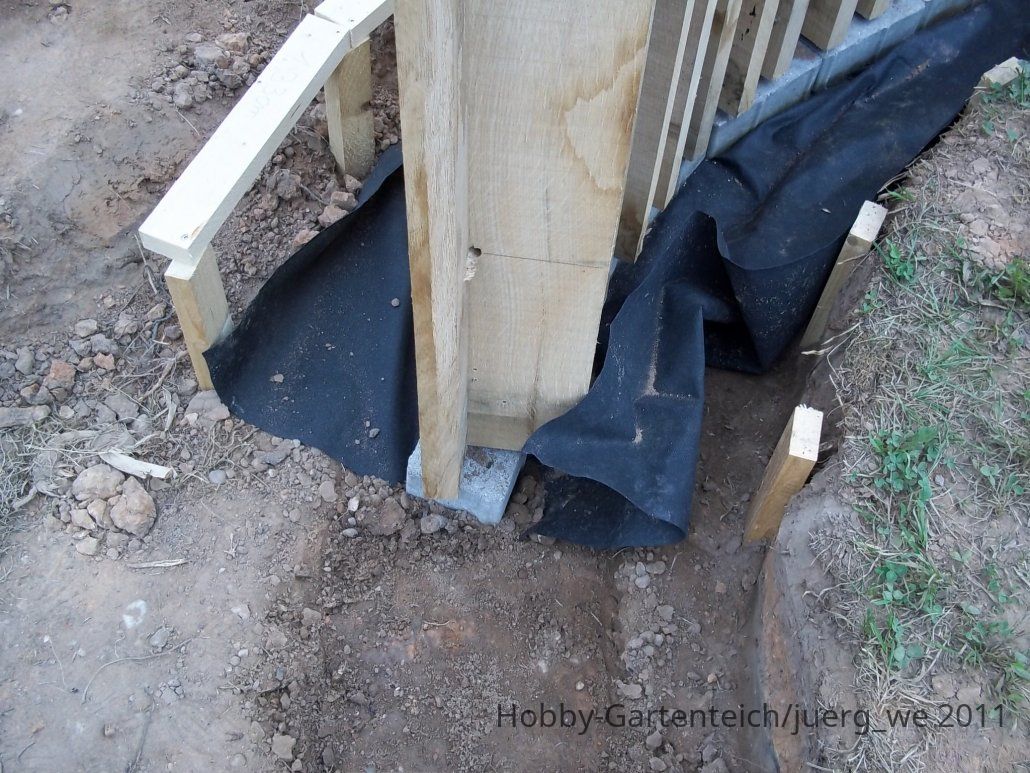

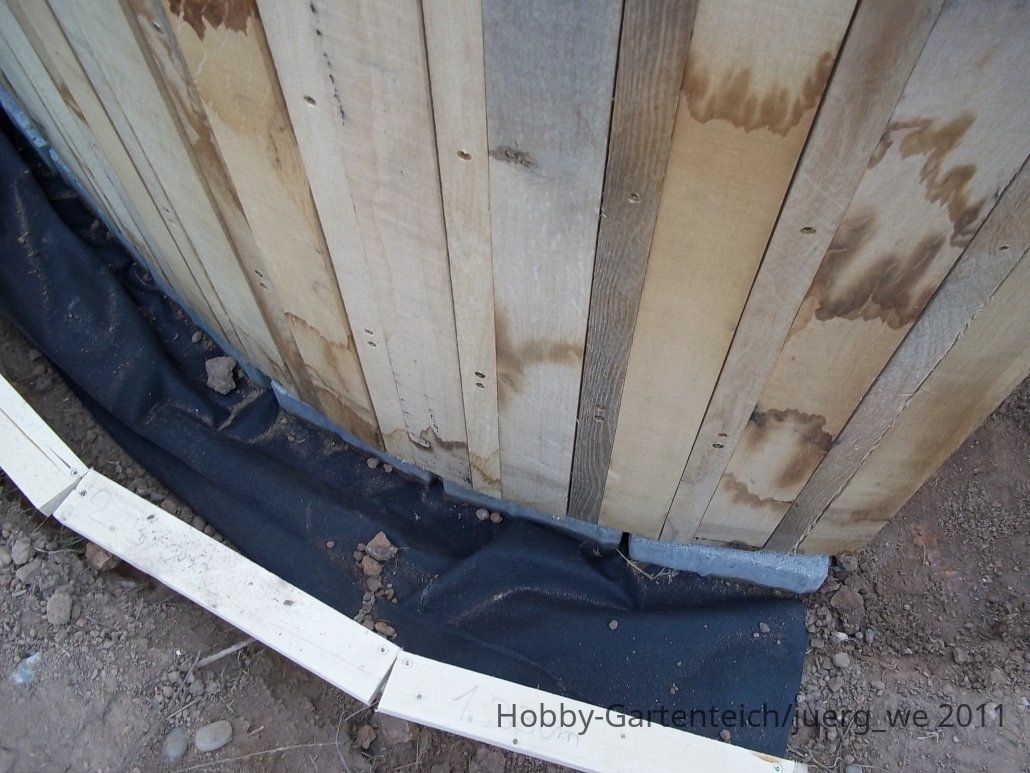

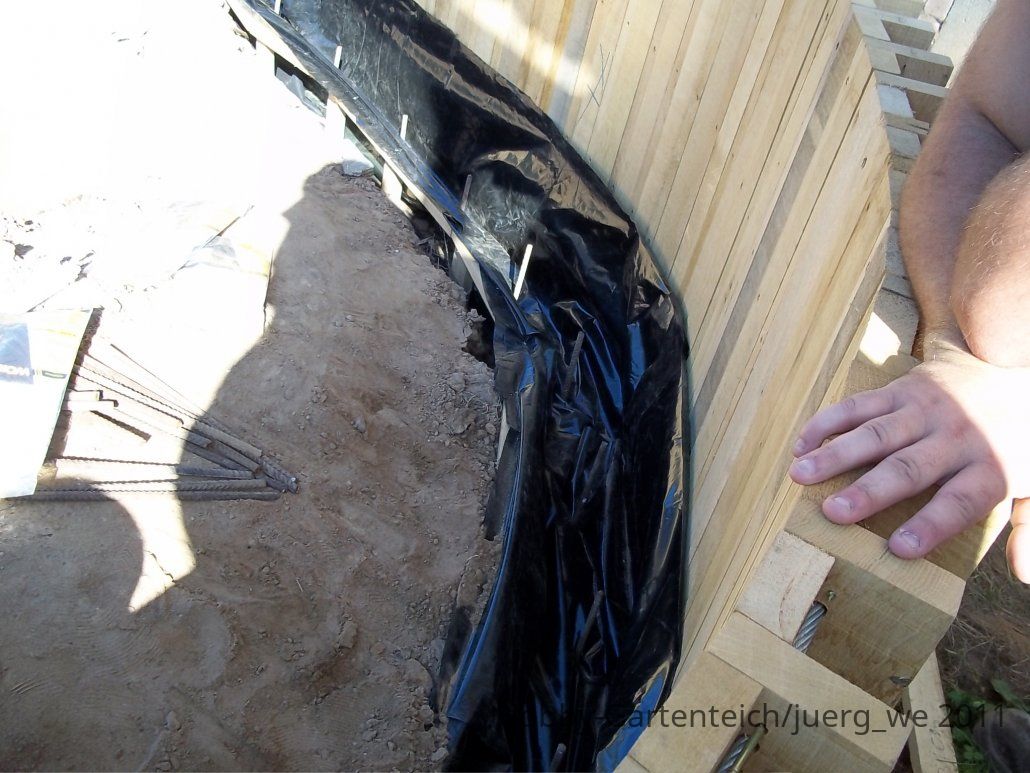

unkrautvlies hineingelegt ,pflastersteine in der form des teiches hinengelegt,dann die rahmen gestellt(jeder rahmen hat eine schraube unten zum höhenausgleich,links und rechts der rahmen wird folie reingelegt und einen ringanker betoniert.so bleibt in der mitte das holz frei und das wasser kann ablaufen und die rahmen stehen nicht im nassen
gruss Jürgen



[bigfoot]

AW: Teichumbau, Neugestaltung

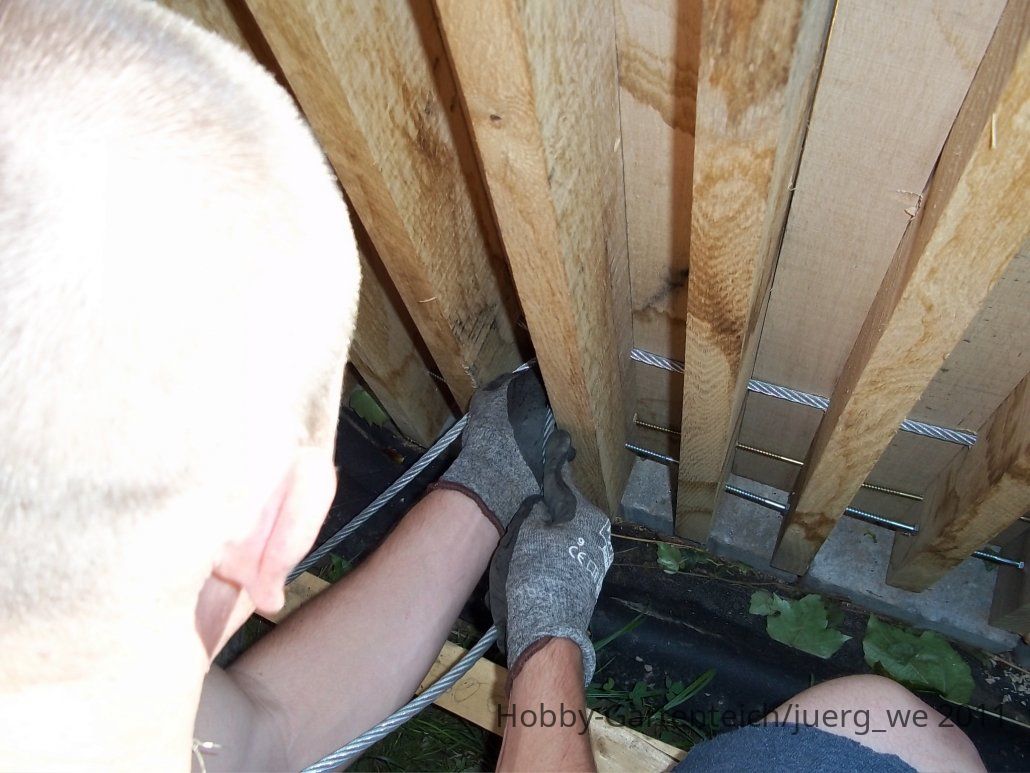

spannend und eigentlich gut gedacht, aber mein Gefühl sagt, die Kraft über dem großen Umfang kann das nicht halten! Das einzige Element, was das Auseinanderbiegen/brechen der Holzstäbe verhindert ist der Umfangs"draht", der ist entschieden zu dünn. Die Zugkraft im Draht steigt hier proportional zum "eingeschlossenen" Durchmesser. http://de.wikipedia.org/wiki/Kesselformel



[Sveni]

AW: Teichumbau, Neugestaltung

Hallo bigfoot,

durch die geschwungene S-Form kann die ´´Kessel-Formel´´ nicht angewendet werden.

Grundsätzlich gebe ich dir aber recht.
Die Konstruktion hätte möglicherweise tiefer eingelassen werden müssen,
eine seitliche Aussteifung, sowie eine Fixirung in der X und Y Achse (Zug und Druck Achse)
erhalten müssen.

Mir persönlich macht aber das unbehandelte Holz mehr Kopfweh
Es wird Feuchtigkeit aufnehmen und sich verformen und drehen.

Grüße
Sveni



[bigfoot]

AW: Teichumbau, Neugestaltung

Das ist schon richtig, sollte nur ein Beispiel sein. Trotzdem geht die Wasseroberfläche in die Zugspannung der Seile ein. Stell Dir vor, 4 Leute fassen sich an die Hand und versuchen z.B. 4 eingeschlossene Leute im Innernen zu halten. Geht? Geht!
Jetzt nimm mal 100 Leute, die eine eingeschlossene Menschenmenge (ca. 1000, ) nur mit Händehalten im Zaun halten sollen. Geht? Nein.
Da nützt auch eine wellenförmige Aufstellung nur begrenzt bis wenig.



[juerg_we]

AW: Teichumbau, Neugestaltung

hallo ,bigfoot
von innen werden noch 3 stahlbänder eingeschraubt ,bei der berechnung habe ich mich immer ein wenig an diesen schwimmbädern orientiert,und die halten ja auch. aber wissen werde ich es erst wenn das wasser eingelassen wird.
hallo sveni,also mein holzlieferant hatt gesagt das ich da nichts machen brauch zwecks behandlung des holzes,es ist 3 jahre abgelagert und astfrei,er hat gesagt das ganz venedig auf eichenpfählen steht und das schon sehr lange,das holz bekommt zum wasser keinen kontakt ,auch nicht wenn der teich einmal überlaufen sollte,es wird nur mit der normalen witterung konfrontiert.aber ich habe mir da auch gedanken gemacht .
gruss
Jürgen



[Sveni]

AW: Teichumbau, Neugestaltung

Alles richtig!!!
Aber fragen wir doch mal Jürgen,
wie hoch das Wasser überhaupt stehen wird? Oder es kommt noch ein beplflanzter Erdwall von aussen gegen das Holz?Oder es werden punktuell senktrechte zusätzliche Befestigungen dazugefügt?
Hatte ich übrigens Jürgen schon empfohlen.

Trotz allem, ....ein höchst interessantes Projekt!

Grüße
Sveni



[juerg_we]

AW: Teichumbau, Neugestaltung

hallo,
also das wasser steht 80 cm über 0 und es gibt keinen erdwall.

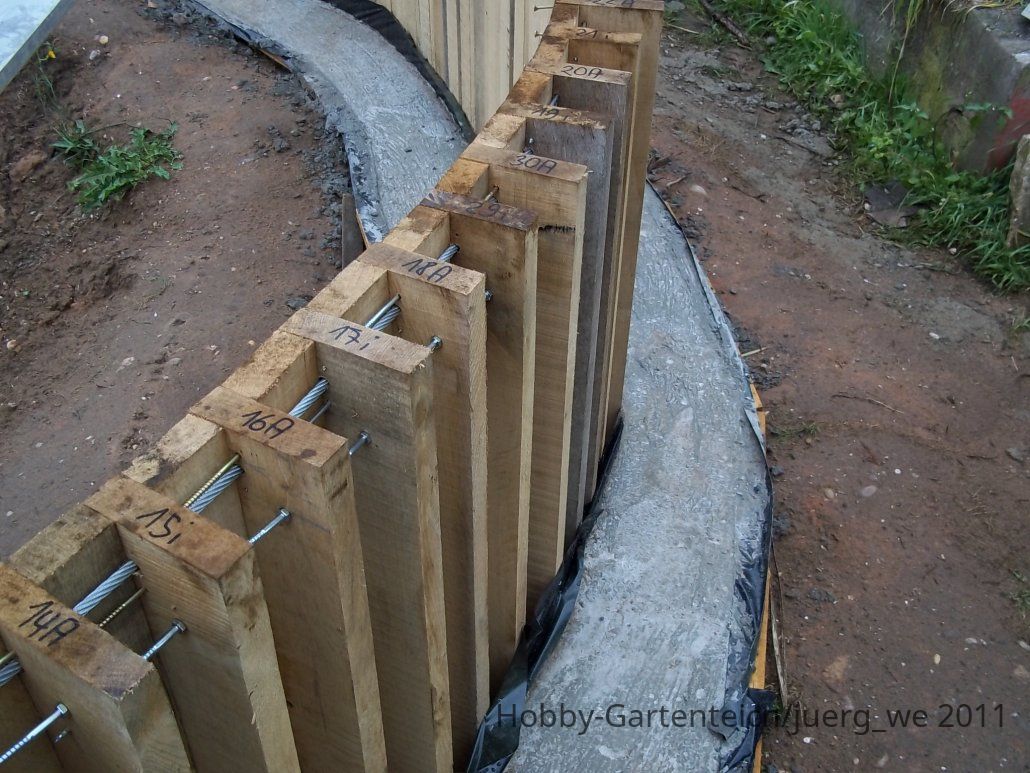

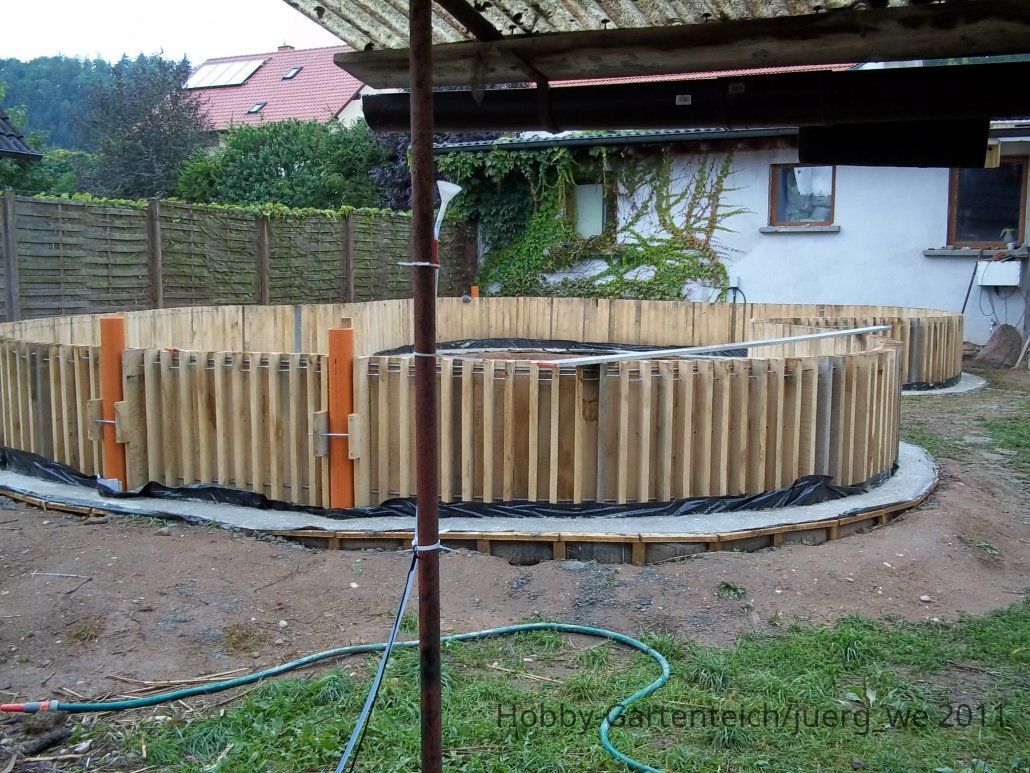

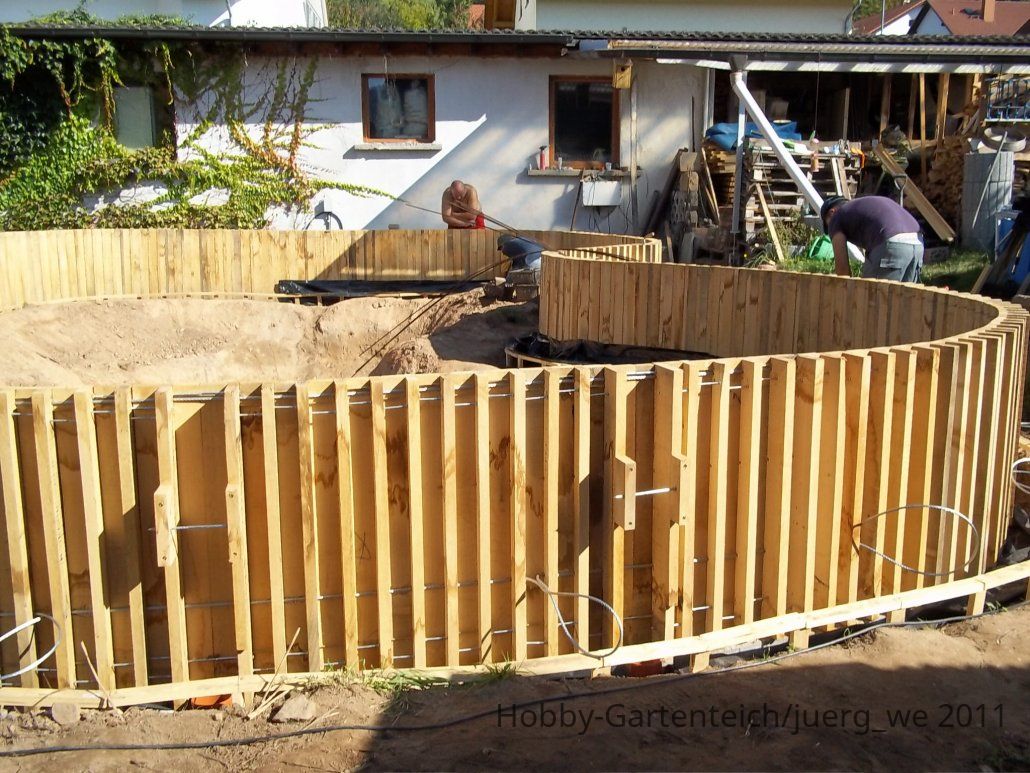

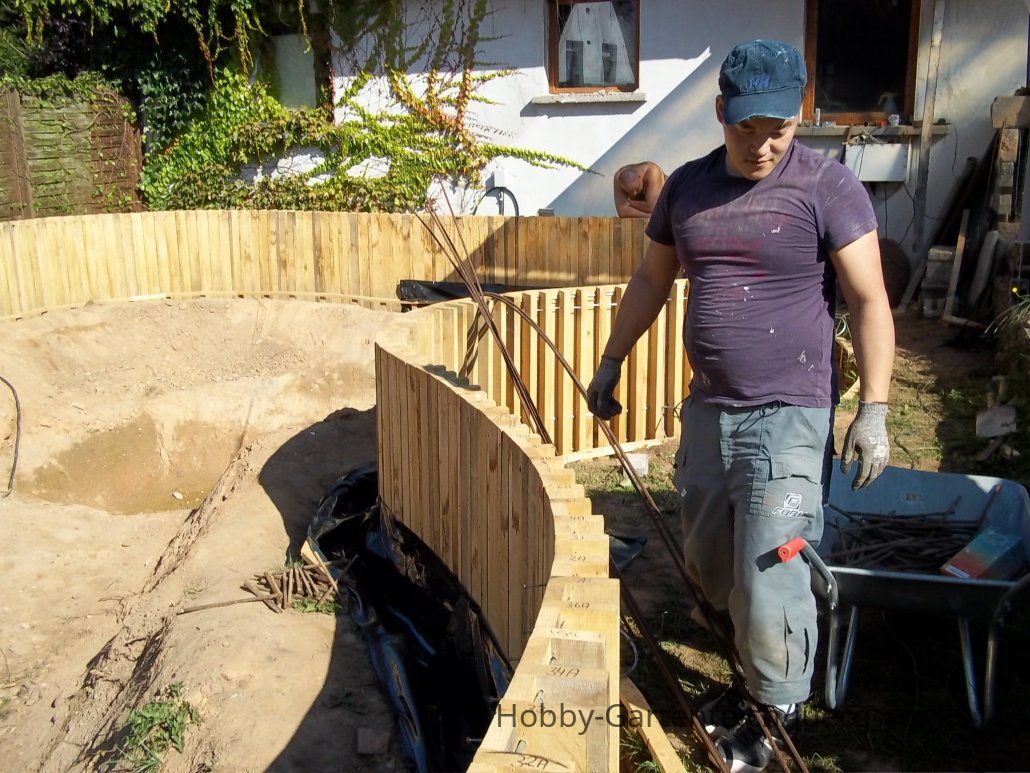

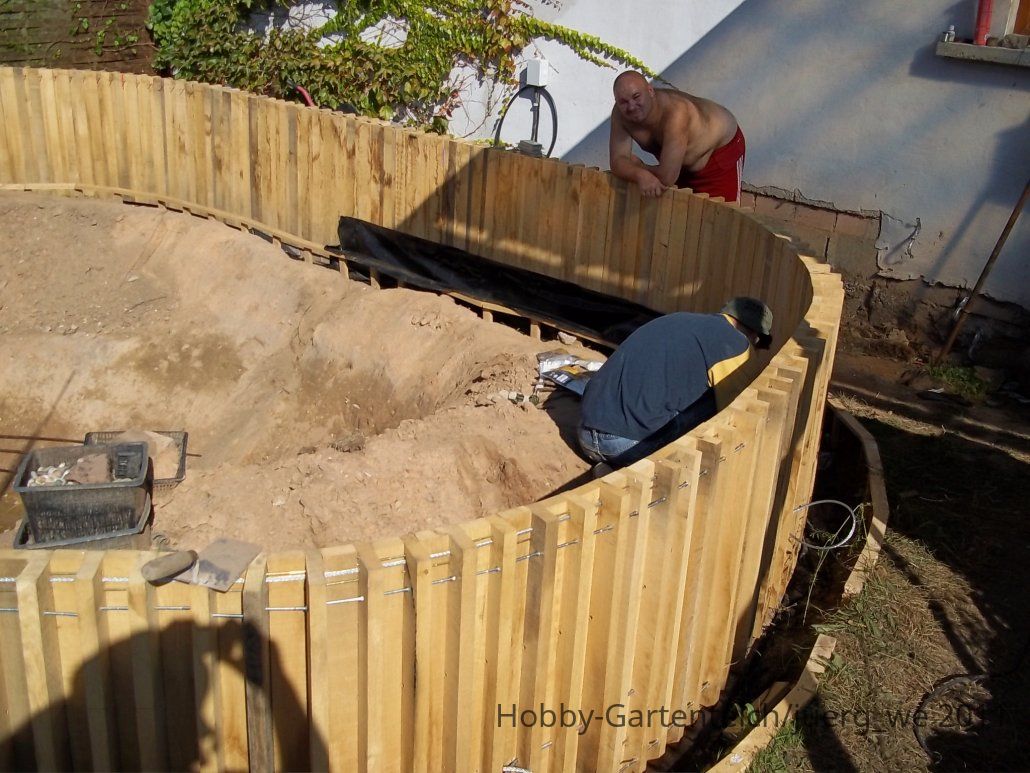

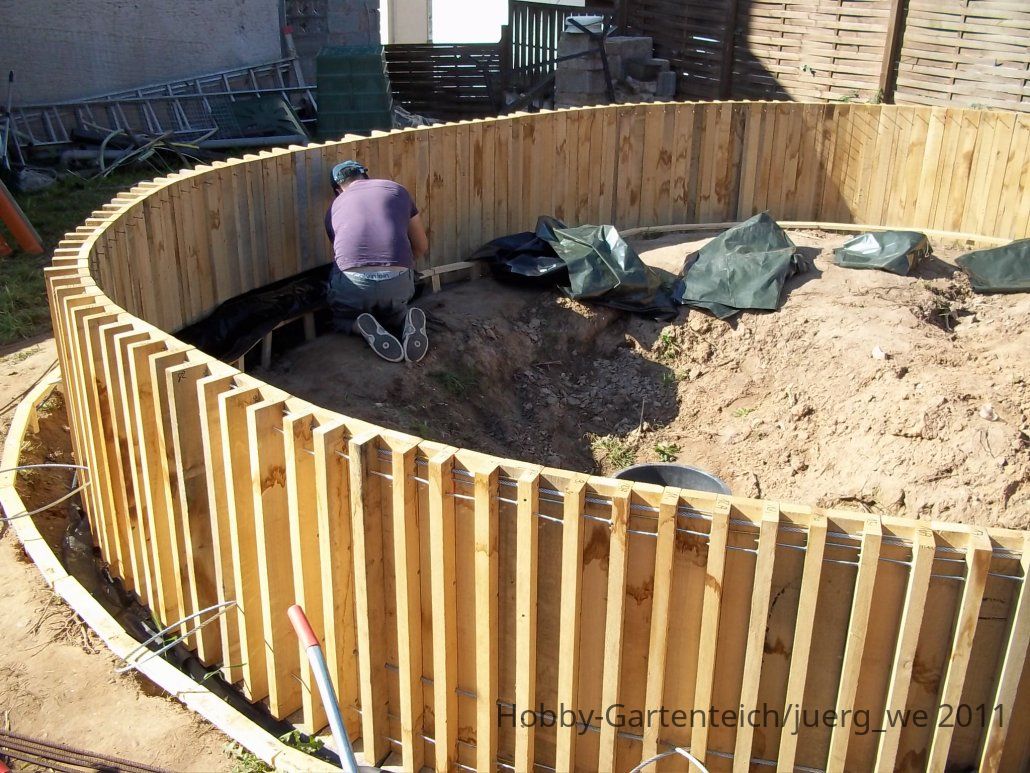

die pfosten stehen und am samstag wurden die ringanker betoniert(4 kubik beton)
ich muss sagen im nachhinein mehr arbeit als gedacht aber jetzt ist es geschafft.



[Mack 13]

AW: Teichumbau, Neugestaltung

Respekt Macht einen gutes bild
LG
Markus



[bigfoot]

AW: Teichumbau, Neugestaltung

tolle Konstruktion, sieht sehr gut aus - hoffentlich hält es
