Bau eines Teiches mit Lufthebers...Brauche Hilfe Jungs...

[dpoessl]

Habe überall 5x 110mm außer 1x 200 zur Verbindung zwischen LH und Bio. Also alles iO

Noch kurz zwei drei Fragen.

Bevor ich das LH-Loch grabe muss ja genau der Plan stehen wie groß die Kammern werden.

Anbei mal eine Skizze.

http://waldhaus-sellin.de/IMG_0703.JPG

1. Reichen 150cm Platz für den 115cm langen Trommelfilter? Also inkl. flexibler Muffen etc.?
2. Reichen 58cm Platz für den 500er KG Schacht inkl. der Ein- und Ausgänge?
3. Reicht das Volumen der Biokammer für eine vernünftige Biologie? Es wären ja 1,25x0,75x1,0=0,9375 Kubikmeter Wasser



[Teich4You]

1. Kannst du die Bilder nicht direkt im Forum hochladen? Ich folge ungern links auf fremde Seiten.
2. Planst du alles just-in-time?
3. Auch das blinde Vertrauen auf alle Aussagen hier finde ich beachtlich.



[LIFRA]

Teich4You,
3. Auch das blinde Vertrauen auf alle Aussagen hier finde ich beachtlich.

Er geht nach dem Arithmetischen Mittel............
Ist doch okay



[dpoessl]

Ich probier das immer, aber leider kann ich es nicht direkt einbinden...Irgendwas mach ich verkehrt

Wenn ich oben auf das Bild Symbol klicke und die Domain des Bildes eingebe, dann kommt immer nur der Link in dem Post, aber nie direkt das Bild...


Trotzdem wäre es super, wenn mir einer kurz bestätigen könnte, ob der Platz für LH und TF reicht?!

http://waldhaus-sellin.de/IMG_0703.JPG



[Teich4You]

Nimm mal einen Zollstock (Holzgliedermassstab), leg den auf den Boden und steck dir die Maße ab. Dann versuche dich im abgesteckten Bereich zu bewegen. Denn du musst ja alles noch verbinden, rumschrauben usw.

Ich könnte halt so nicht arbeiten. Erst wenn ich sicher bin das alles passt und was ich genau brauche und was es kostet. Aber das ist halt meine Arbeitsweise.



[ThorstenC]

Der Platz vor und hinter dem TF wird nicht reichen.
Wenn alle Leitungen rein und raus aus dem TF KG 110 sind..... verbindet man diese mit Flexmuffen 4"...
Um diese erst auf ei freies Stück KG rüberschieben zu können....ca. 15cm plus einfreies Stück Rohr auf der anderen Seite...Stutzen am TF 10?? Cm...also ca. ...25cm Gesamtabstand.

Ich pers. Würde irgendwie versuchen diese 5x KG110 am TF vorne und hinten auf grössere Durchmesser in geringerer Anzahl zu reduzieren.

Warum kein 250mm Ausgangsstutzen an diesen TF angebaut werden kann......würde ich nachhaken.

Den Abgang unten am Boden vo.TF einbauen löst gleich mehrere Probleme.
siehe der EBF von der LH Messung Gera....

Egal wie....Ausgänge des TF so tief wie es geht am Gehäuse anbringen..



[mitch]

Irgendwas mach ich verkehrt

hast du es schon mal mit "Datei hochladen" probiert (rechts unten)



[ThorstenC]

Für die Einlaufstandrohrkammer wäre es ei fach und günstig einen Chemo Behälter aus GFK z.B zu besorgen und dort ggf. die KG Rohre einzukleben.
..



[trampelkraut]

Da hat er mal sein altes Lehrbuch rausgeholt
Äæhm , aber ! Das Messgerät kann mehr ! Man muss nur genau schauen

Ich wollte nur aufzeigen das ein KG 200 die 5 fache Wassermenge eines KG 110 zwar bei etwas höherer Strömungsgeschwindigkeit aber bei geringerem Druckverlust bewältigen kann.

Die Messungen in Gera halte ich nur für die Teiche an denen gemessen wurde für Aussagekräftig. Sie werden wohl an jedem Teich anders ausfallen.
Deshalb bin ich der Meinung das die Messungen im Freiwaser durchgeführt werden sollten.

Wer viel misst, misst viel Mist!

Bis auf wenige Beiträge geht es hier auch wild durcheinander, da wird bei 110,160, 200 und bei unterschiedlichen Steigrohrlängen und Einblasvolumen gemessen und berichtet.

Hier wäre mehr Übersicht sehr schön.
Abgesehen davon gehört mein Beitrag auch nicht hierher.....

Frohe Ostern



[dpoessl]

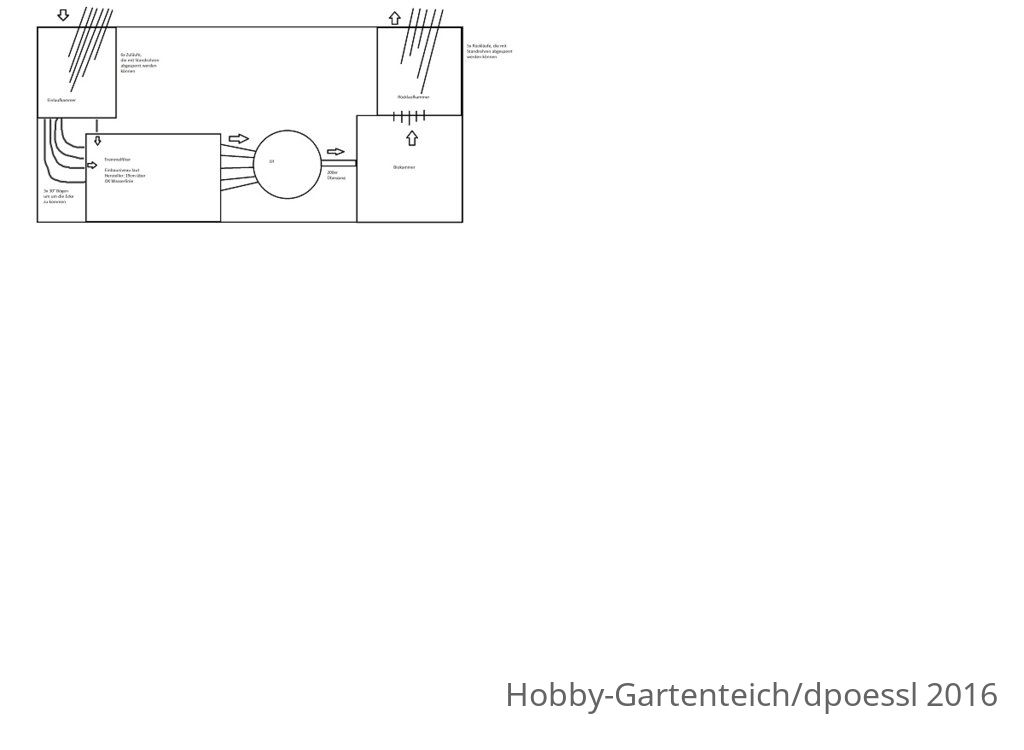

So damit ich keine Platzprobleme bekomme, habe ich mich jetzt dafür entschieden.

http://waldhaus-sellin.de/FilterKellerFinal3.jpg



Da hab ich genug Platz für den TF und auch LH.

Die Frage die ich dazu nur habe ist, ob ich die 3x30 Grad Bögen verwenden kann, um um die Ecke zu kommen, ohne Flowverlust zu befürchten?
