Ich denke mal, wir brauchen uns keine Sorgen machen, dass unser Mitch irgendwann mal aufhört auch einen Teich zu bauen.
Mach nur fein weiter so
Mach nur fein weiter so
mitch
Mod-Team
- Dabei seit
- 3. Feb. 2008
- Beiträge
- 4.903
- Teichfläche (m²)
- 28
- Teichtiefe (cm)
- 145
- Teichvol. (l)
- 28000
noch bin ich ja am überlegen wie ich aus den 2en 1en mache
noch steht der Spaten der Ecke
noch steht der Spaten der Ecke
Gartenteichumbauer
Gast
- Dabei seit
- 2. Aug. 2008
- Beiträge
- 2.100
Sag ich doch... Spaten raus und weiter gehts mit den Teichen
mitch
Mod-Team
- Dabei seit
- 3. Feb. 2008
- Beiträge
- 4.903
- Teichfläche (m²)
- 28
- Teichtiefe (cm)
- 145
- Teichvol. (l)
- 28000
Hallo,
nun geht es mit dem TF (Trommelfilter) weiter
als Basis dient ein "Eurobehälter geschlossen – EG 86/42 HG" von Auer
)
Die Trommel:
vorher:
nachher:

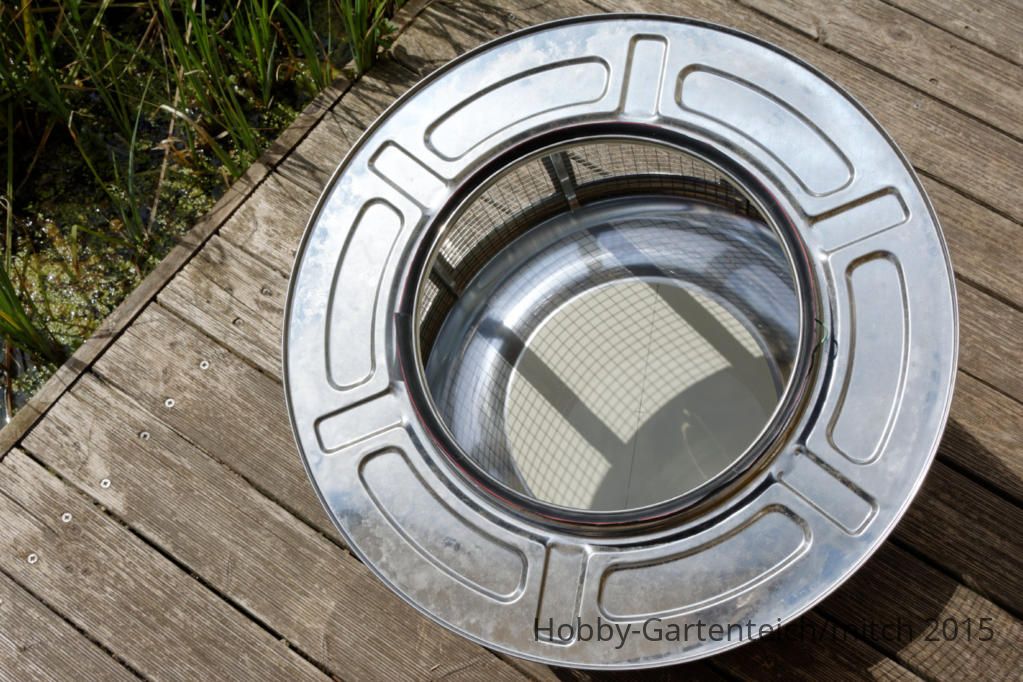

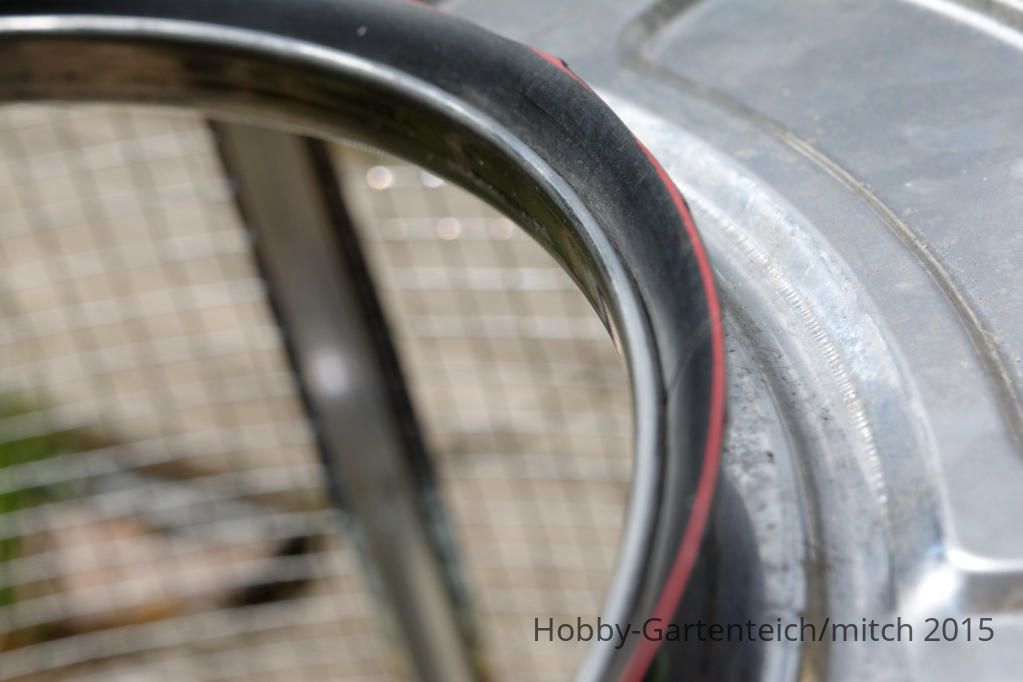

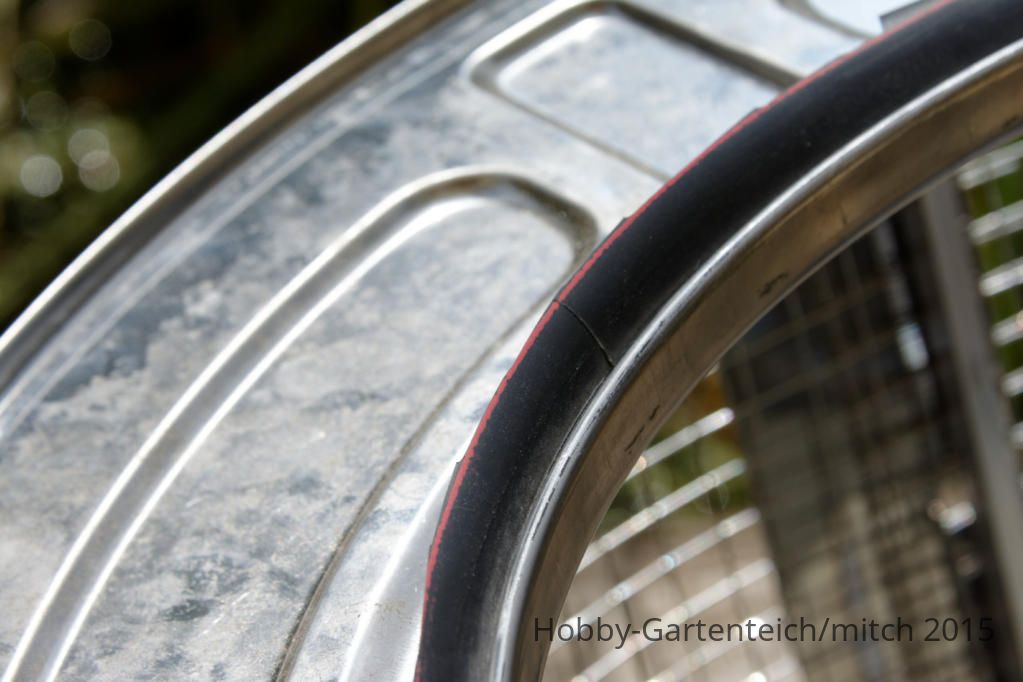

die Dichtung besteht aus einem alten Fahrradschlauch da die original Dichtung zu hart ist und zu schlecht abdichtet
nun geht es mit dem TF (Trommelfilter) weiter
als Basis dient ein "Eurobehälter geschlossen – EG 86/42 HG" von Auer
Außenmaße (L x B x H) 80 x 60 x 42 cm
Innenmaße (L x B x H) 77 x 57 x 40,5 cm
Volumen: 172 l
Material: PP
Innenmaße (L x B x H) 77 x 57 x 40,5 cm
Volumen: 172 l
Material: PP

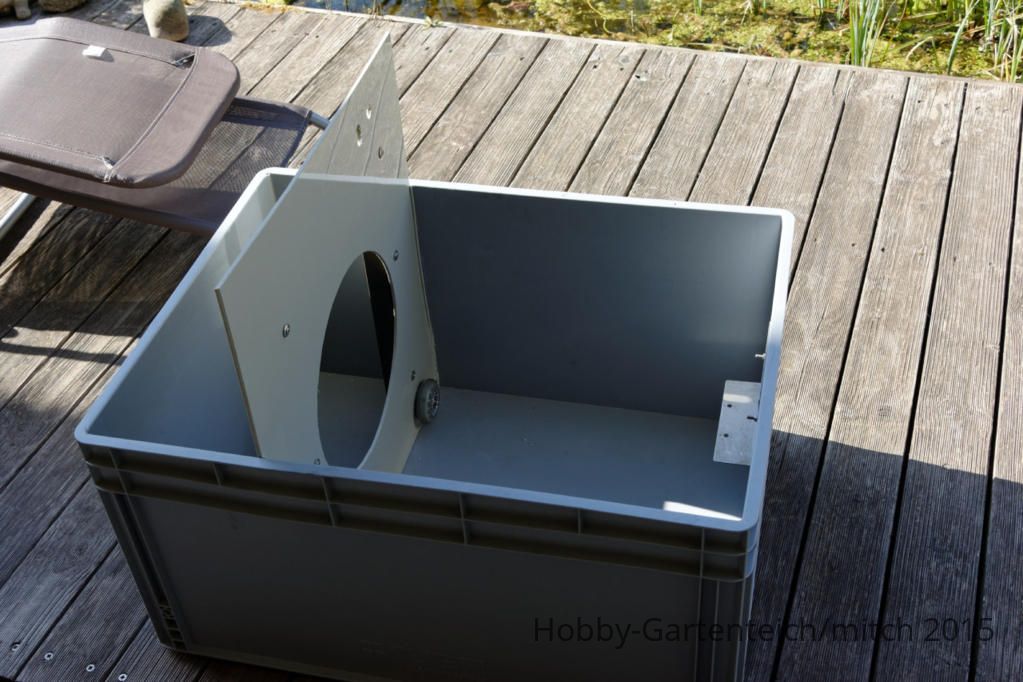

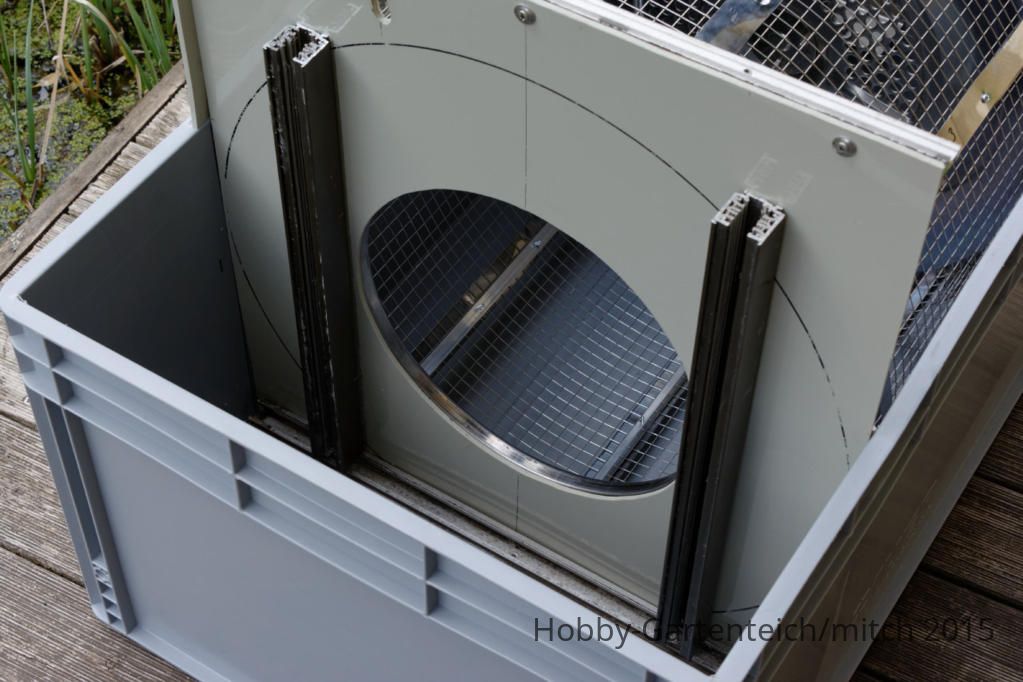

die Trennwand ist aus eine 5mm PP Platte gemacht um sie mit der Box verschweißen zu können (zur Versteifung musste ich mit Aluleisten nachhelfen ) Die Trommel:

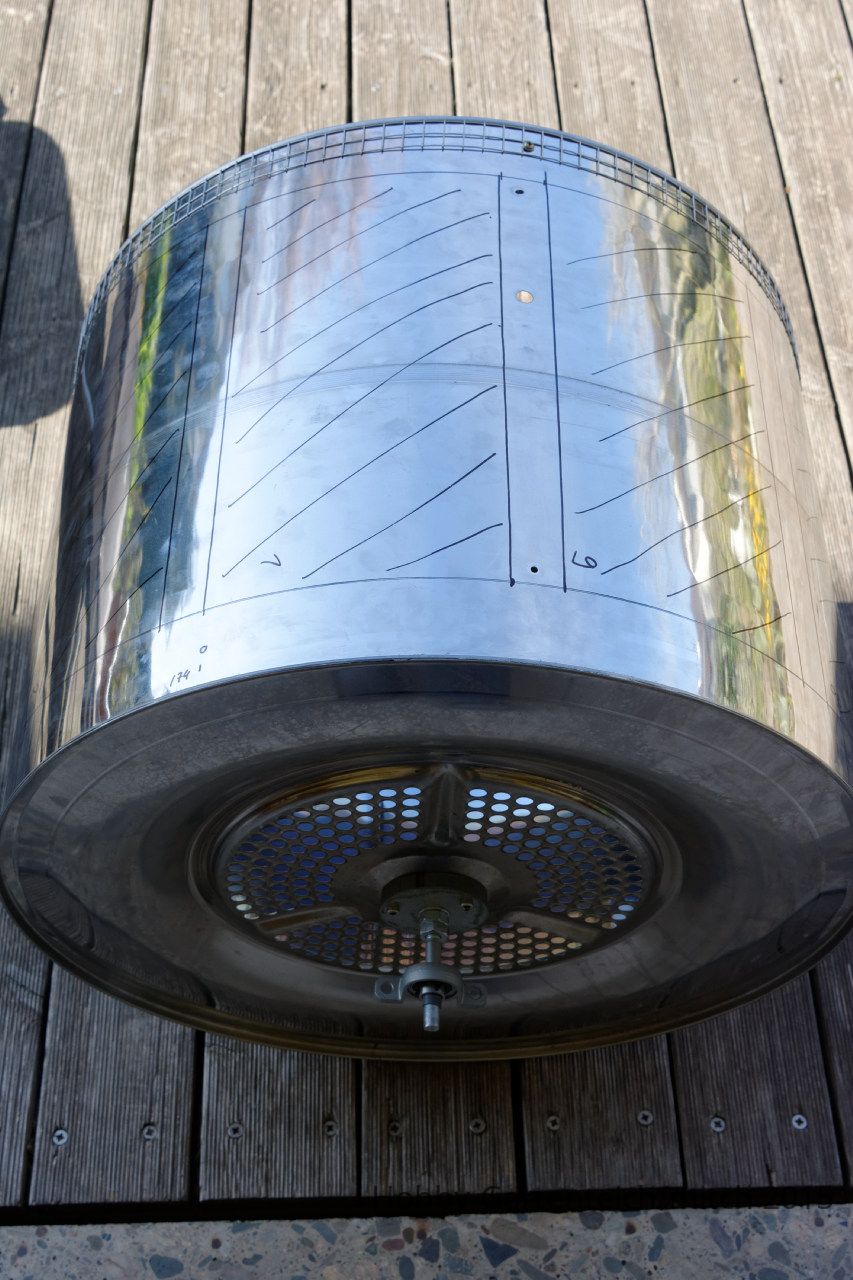

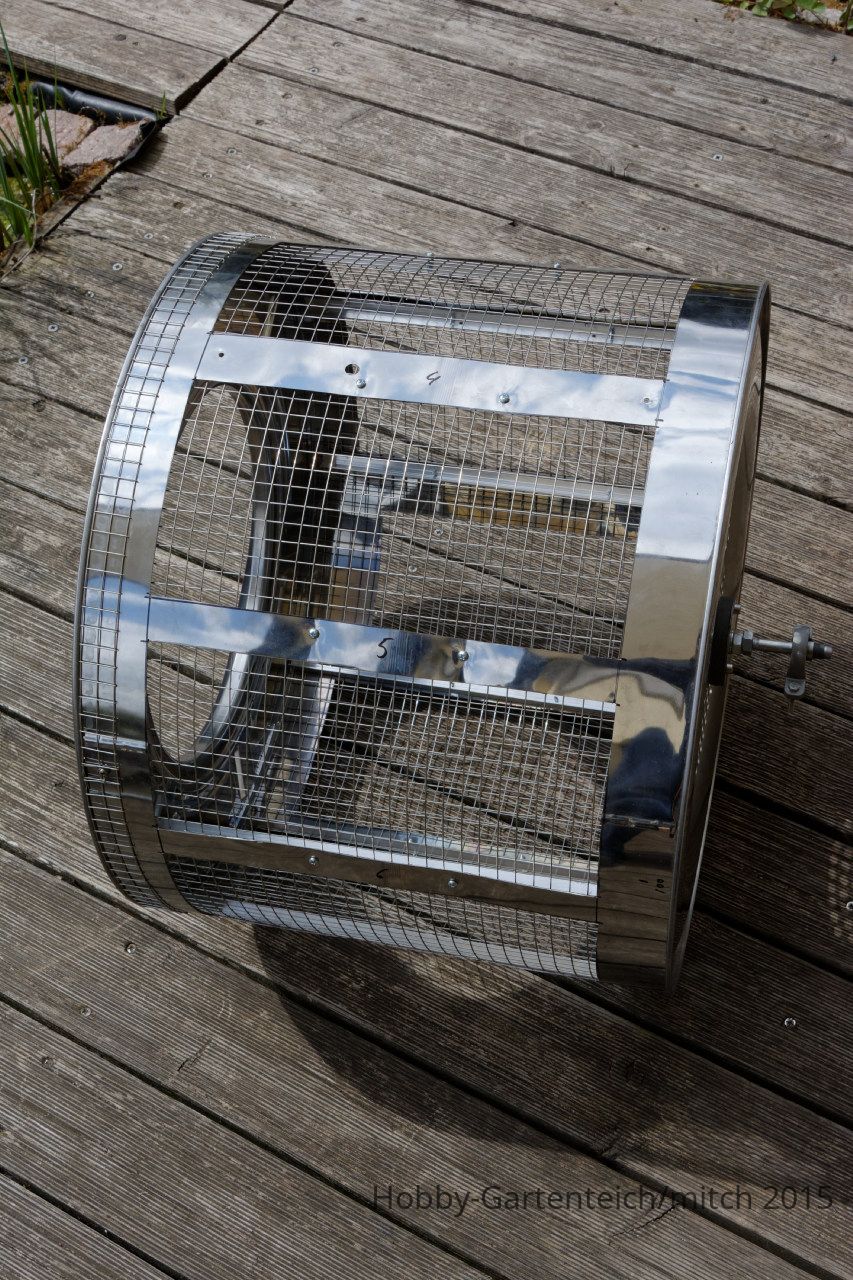

vorher:
nachher:
die Dichtung besteht aus einem alten Fahrradschlauch da die original Dichtung zu hart ist und zu schlecht abdichtet
mitch
Mod-Team
- Dabei seit
- 3. Feb. 2008
- Beiträge
- 4.903
- Teichfläche (m²)
- 28
- Teichtiefe (cm)
- 145
- Teichvol. (l)
- 28000

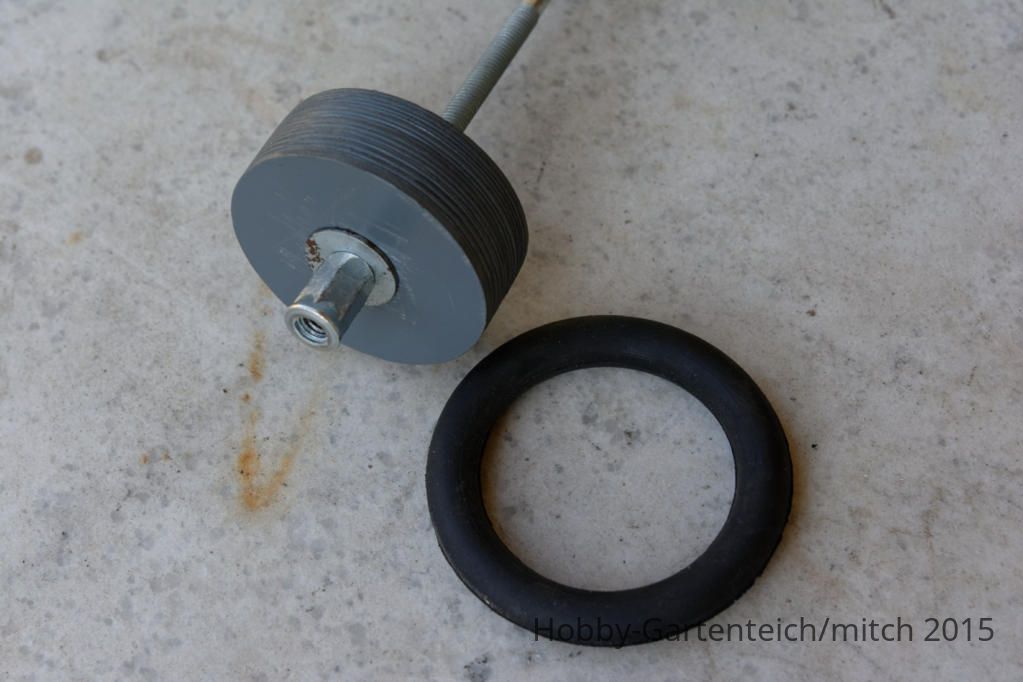

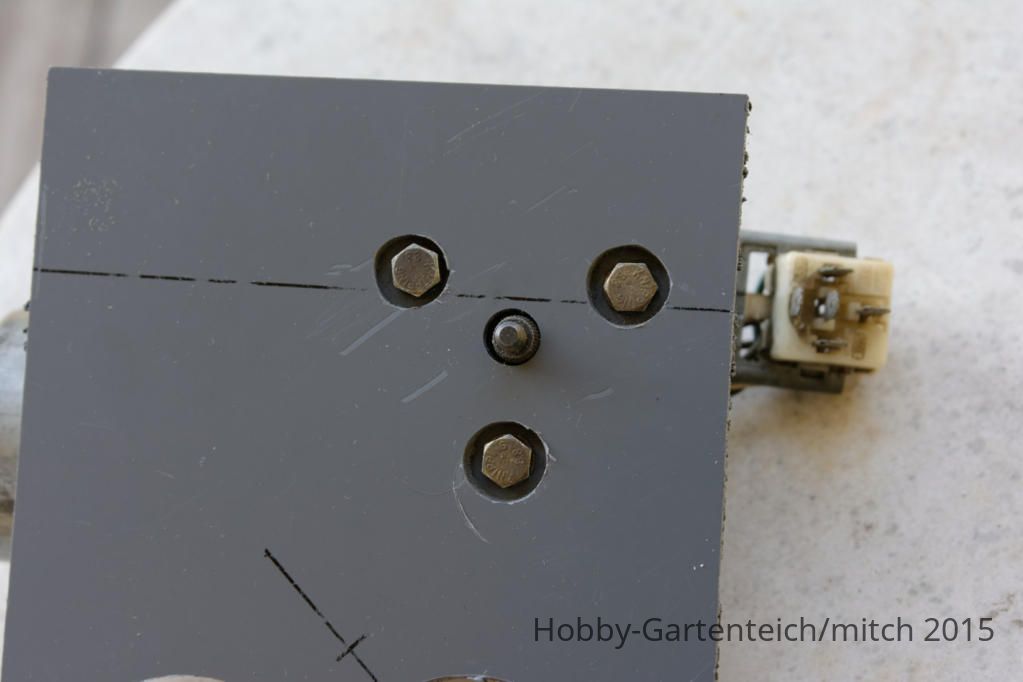

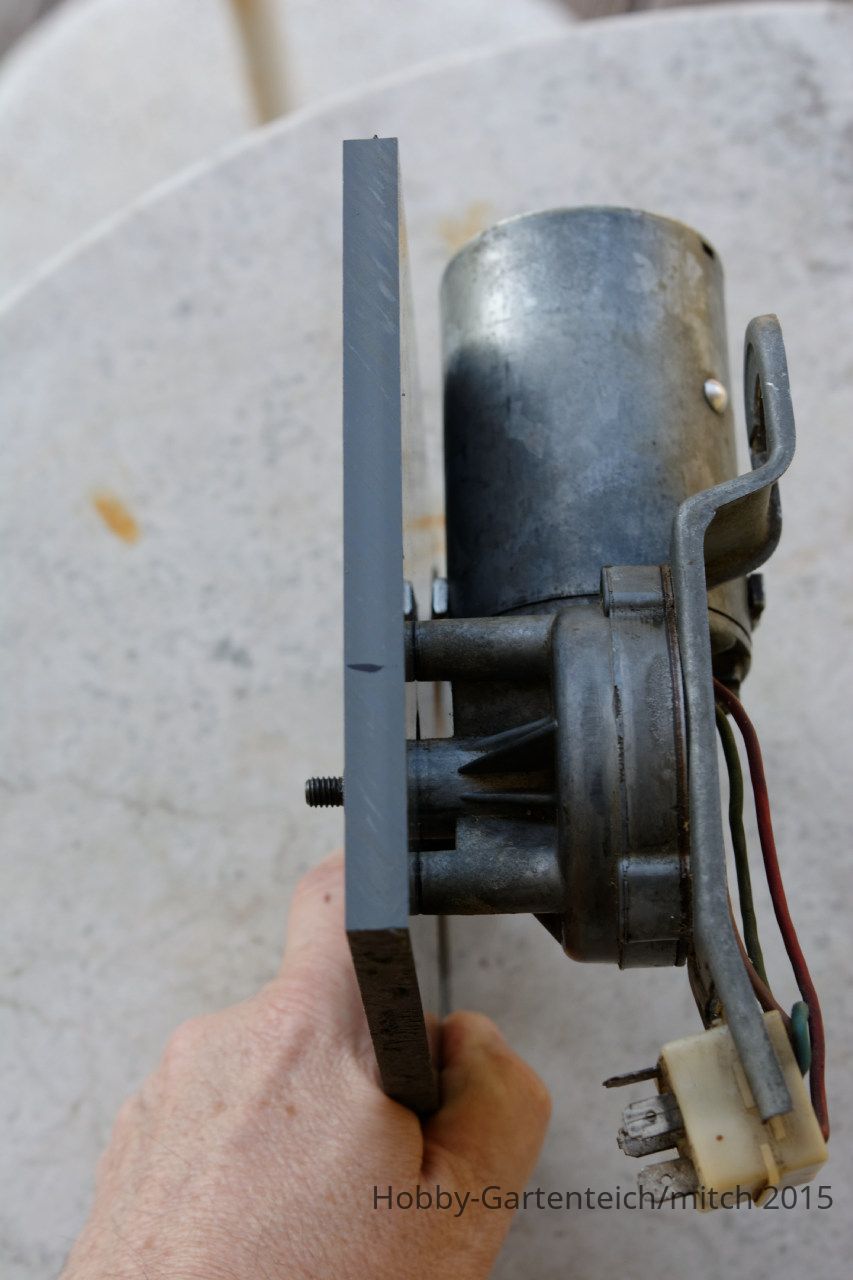

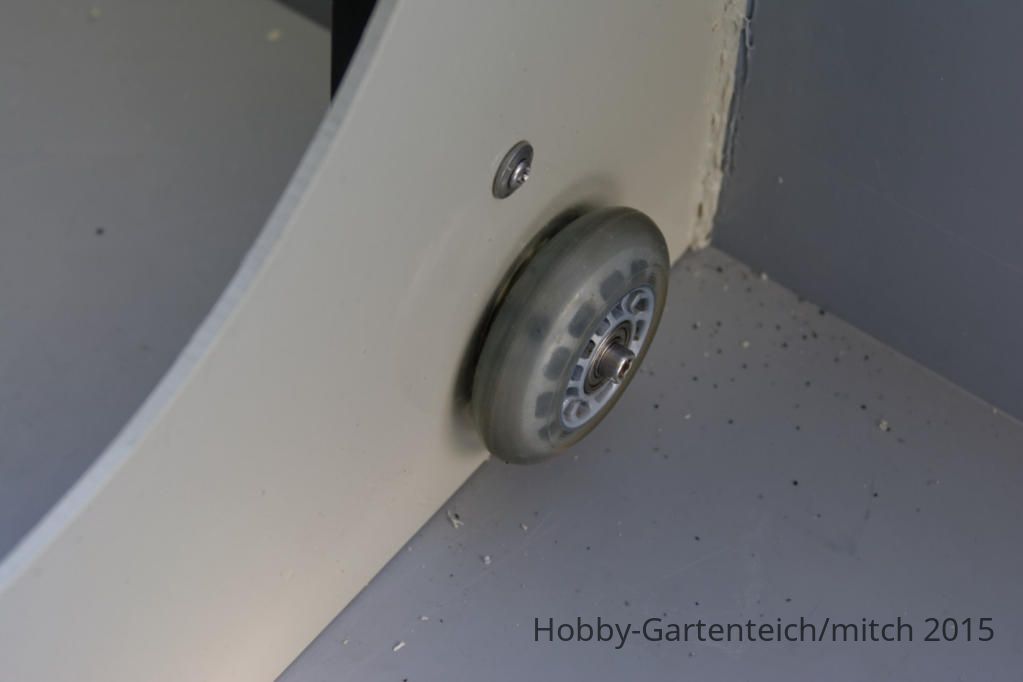

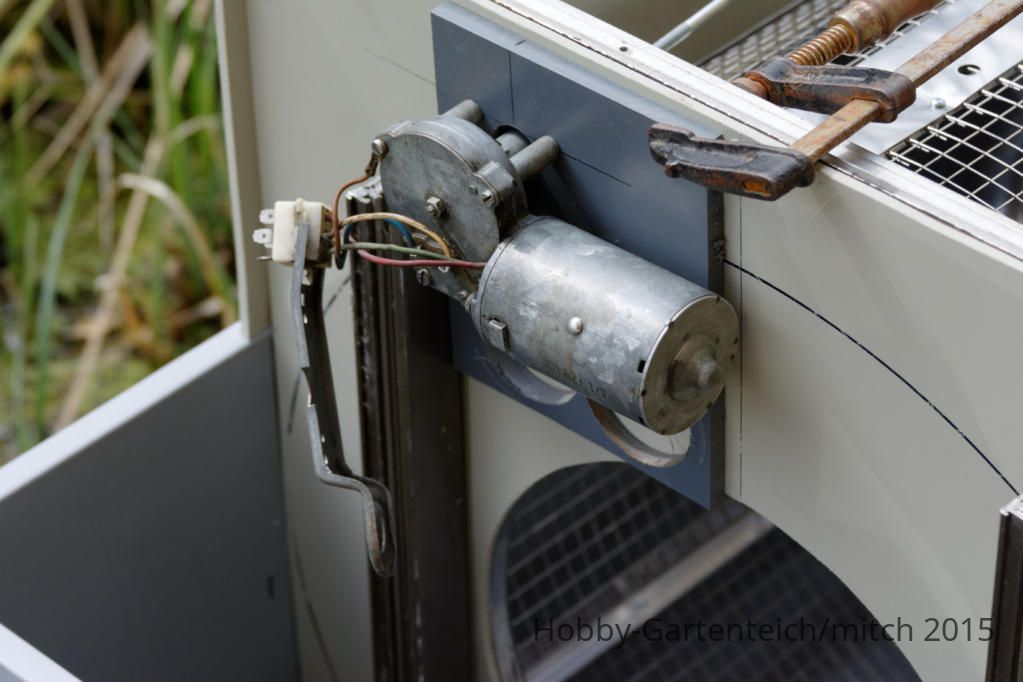

der Antrieb:

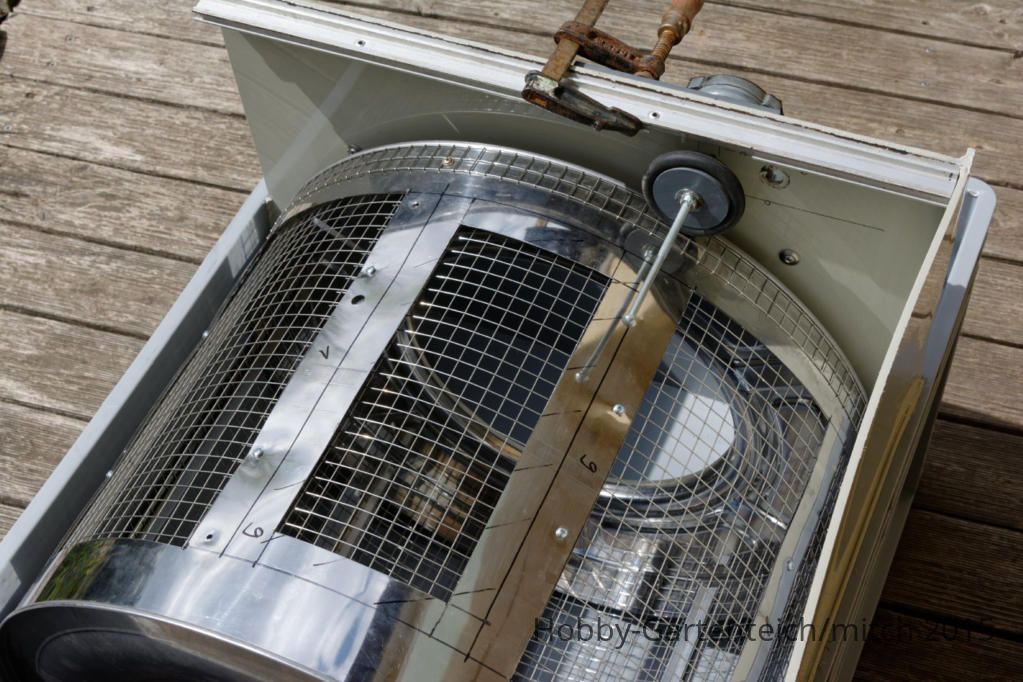

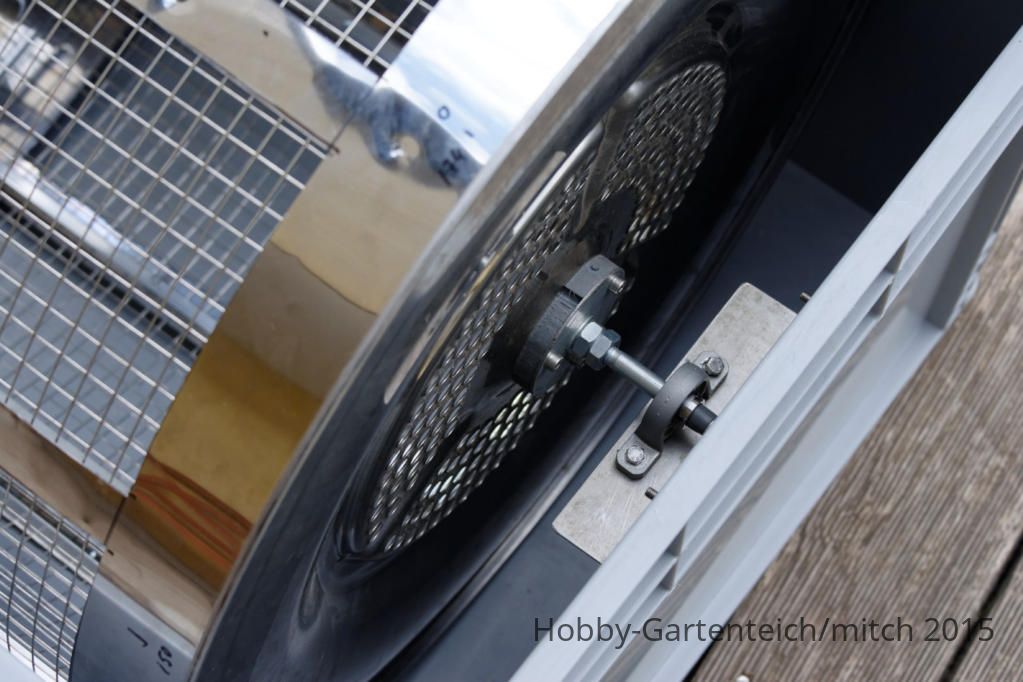

so und der Rest an Bildern
wie ihr seht - der TF ist noch ned ganz fertig
so und der Rest an Bildern
wie ihr seht - der TF ist noch ned ganz fertig
Michael H
Mitglied
- Dabei seit
- 4. Juni 2013
- Beiträge
- 2.916
- Teichfläche (m²)
- 20
- Teichtiefe (cm)
- 160
- Teichvol. (l)
- 24000
- Besatz
- Koi
Hallo
Geile Sache ........
Bei deiner Kiste geht ja höchstens 1 x 110 Zulauf und 1 x 110 Ablauf wenn ich mir so die Masse anseh .
Bin gespannt ob dein Antriebsrad die Trommel ohne Probleme dreht wenn die Kiste mal voll Wasser ist .
Gepumpt oder Schwerkraft ...?
Wieviel willste da an Wasser durch jagen ...?
Was für ein Gewebe soll drauf ...?
Geile Sache ........
Bei deiner Kiste geht ja höchstens 1 x 110 Zulauf und 1 x 110 Ablauf wenn ich mir so die Masse anseh .
Bin gespannt ob dein Antriebsrad die Trommel ohne Probleme dreht wenn die Kiste mal voll Wasser ist .
Gepumpt oder Schwerkraft ...?
Wieviel willste da an Wasser durch jagen ...?
Was für ein Gewebe soll drauf ...?
mitch
Mod-Team
- Dabei seit
- 3. Feb. 2008
- Beiträge
- 4.903
- Teichfläche (m²)
- 28
- Teichtiefe (cm)
- 145
- Teichvol. (l)
- 28000
Hi Michael,
2 x 110 Zulauf und 2 x 110 Ablauf passen da schon leicht an die Kiste.
=> Schwerkraft mit LH, 10-15 m³ Durchfluss sollten reichen - ich will ja kein Wildwasser im Garten
so eng wie möglich (42µ), wenn ich welches in 40cm breite bekomme, ansonst 60µ
wie gesagt er ist noch ned fertig
2 x 110 Zulauf und 2 x 110 Ablauf passen da schon leicht an die Kiste.
=> Schwerkraft mit LH, 10-15 m³ Durchfluss sollten reichen - ich will ja kein Wildwasser im Garten
so eng wie möglich (42µ), wenn ich welches in 40cm breite bekomme, ansonst 60µ
wie gesagt er ist noch ned fertig
mitch
Mod-Team
- Dabei seit
- 3. Feb. 2008
- Beiträge
- 4.903
- Teichfläche (m²)
- 28
- Teichtiefe (cm)
- 145
- Teichvol. (l)
- 28000
Hallo,

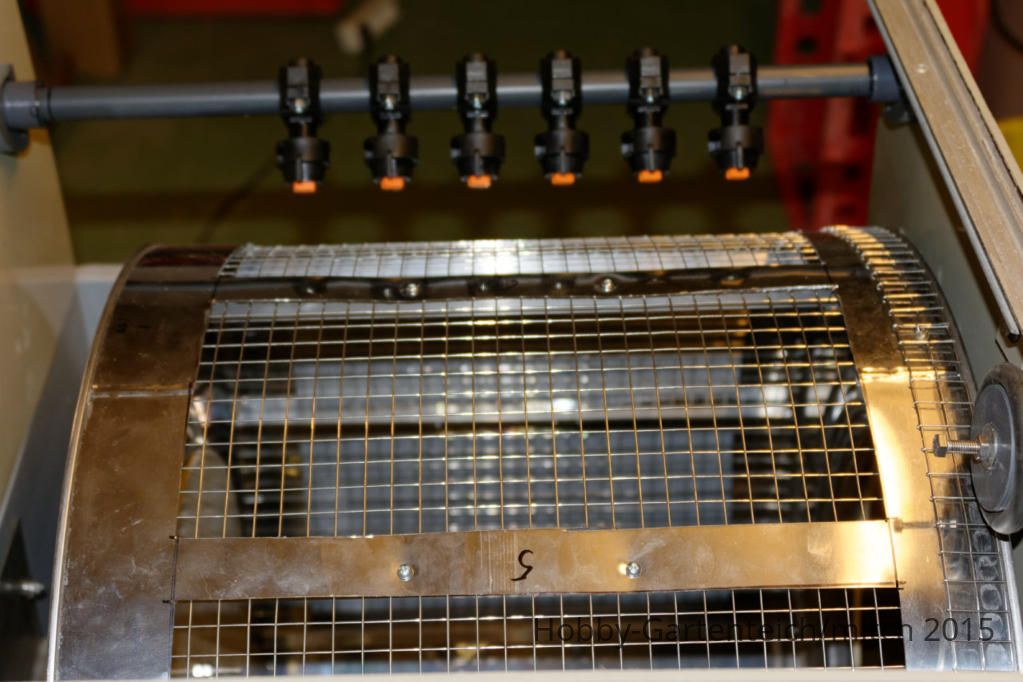

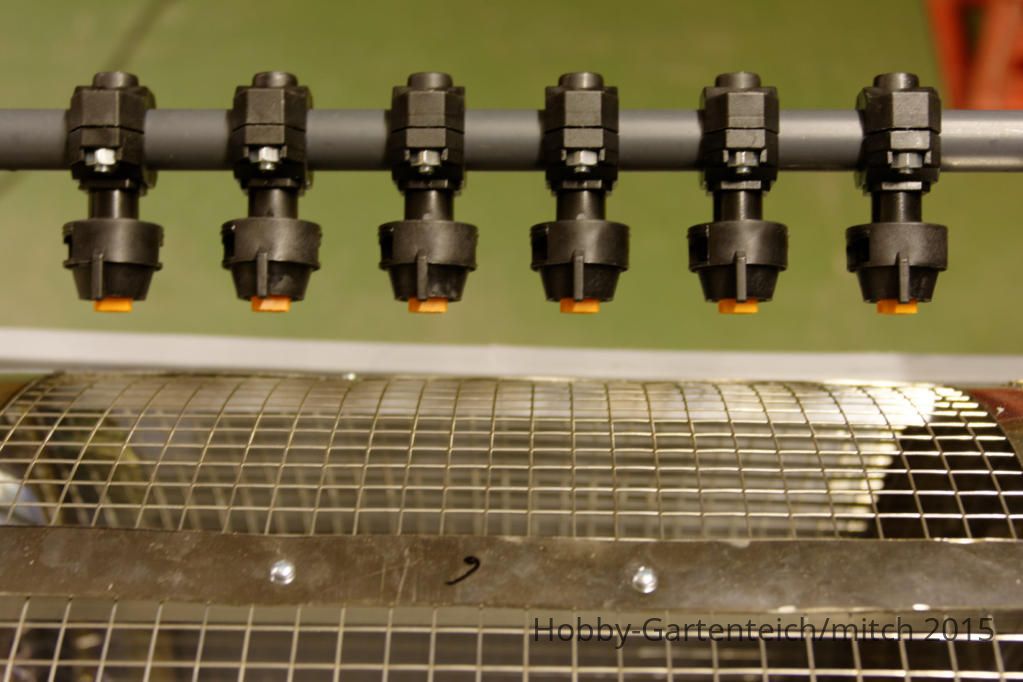

der Spülarm ist auch schon mal zusammengebaut. Abstand Düse zu Düse 5cm, der Abstand zum Sieb wird ca. 3,5 cm sein.
jetzt fehlt nur noch die Pumpe, dann kann ich mal alles richtig zusammenbauen und testen.
Das Sieb ist eins aus Kunststoff / 50µm geworden.
der Spülarm ist auch schon mal zusammengebaut. Abstand Düse zu Düse 5cm, der Abstand zum Sieb wird ca. 3,5 cm sein.
jetzt fehlt nur noch die Pumpe, dann kann ich mal alles richtig zusammenbauen und testen.
Das Sieb ist eins aus Kunststoff / 50µm geworden.
mitch
Mod-Team
- Dabei seit
- 3. Feb. 2008
- Beiträge
- 4.903
- Teichfläche (m²)
- 28
- Teichtiefe (cm)
- 145
- Teichvol. (l)
- 28000
Hallo,

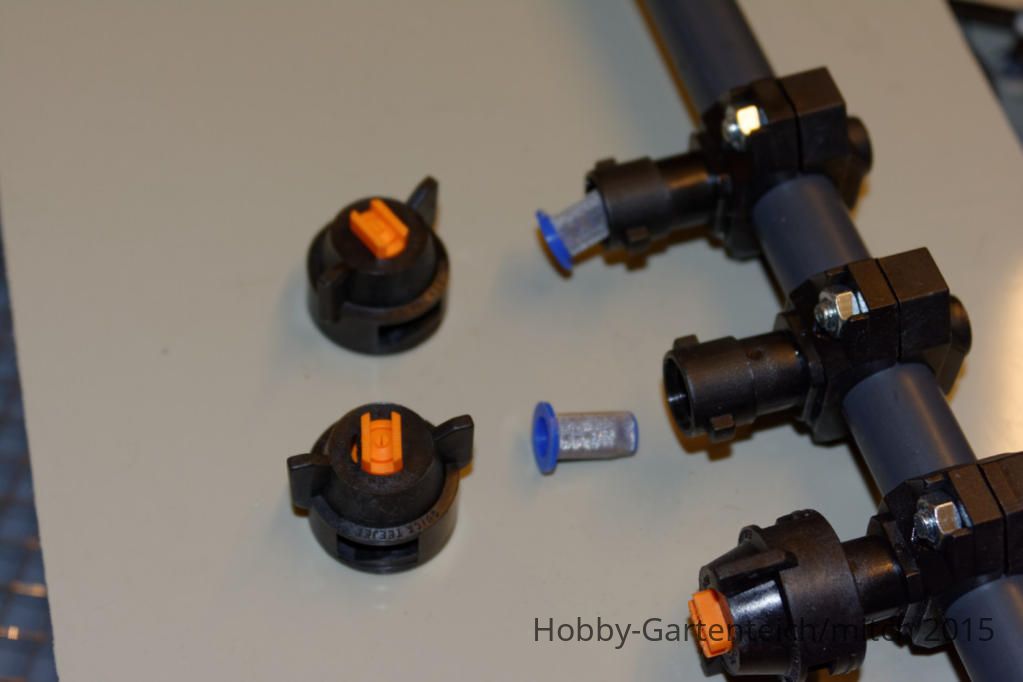

noch ein kleiner Nachtrag zu den Düsen:
ich auch die dazugehörigen Düsenfilter mit eingebaut um Düsen-Verstopfungen vorzubeugen.

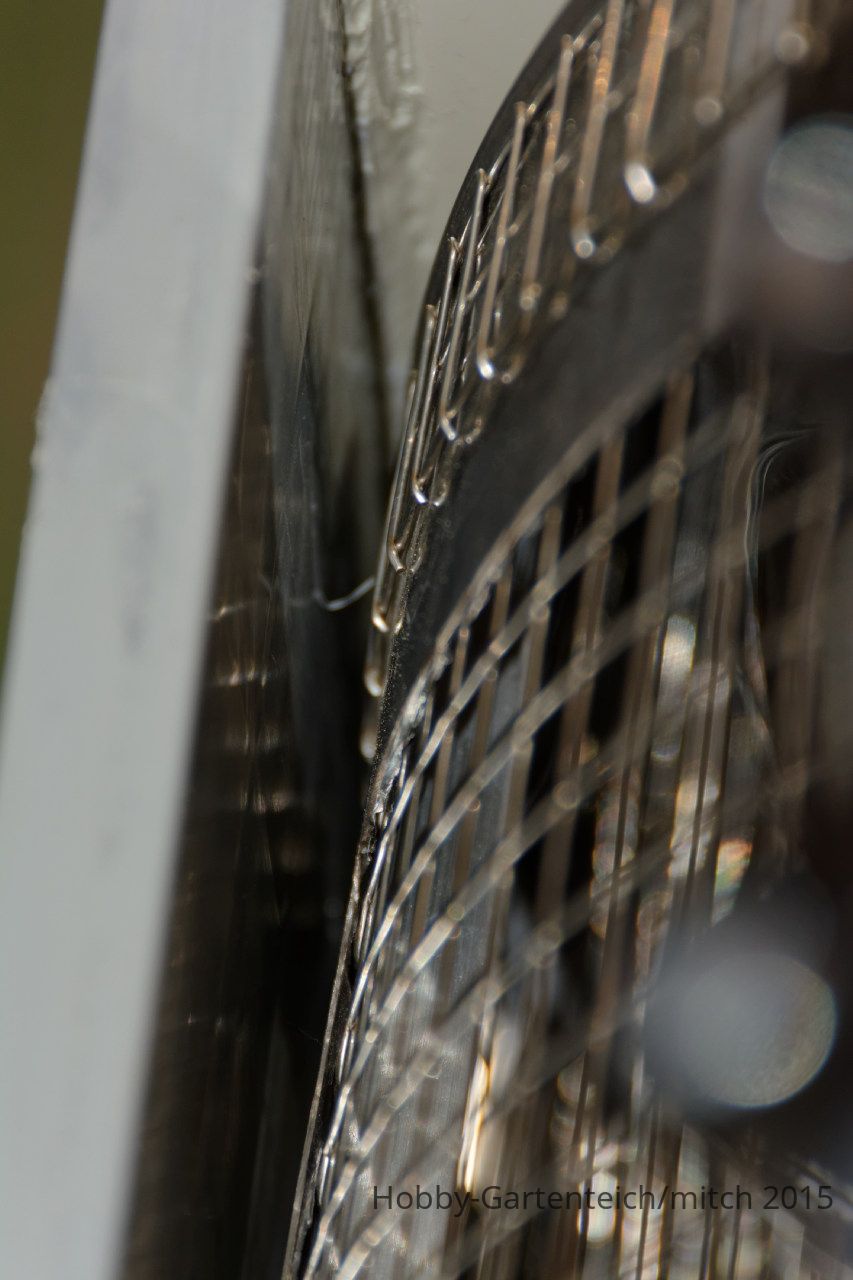

Da in der Kiste recht wenig Abstand zur Trommel ist (3-4 mm) kann ich leider keinen normalen Schlauchbinder verwenden um das Sieb an den Rändern zu fixieren.
Ich hoffe mal das das mit dem V2A Lochband mit Blechschrauben auch zu machen ist.
Trommel <--> Kiste ca. 3-4 mm

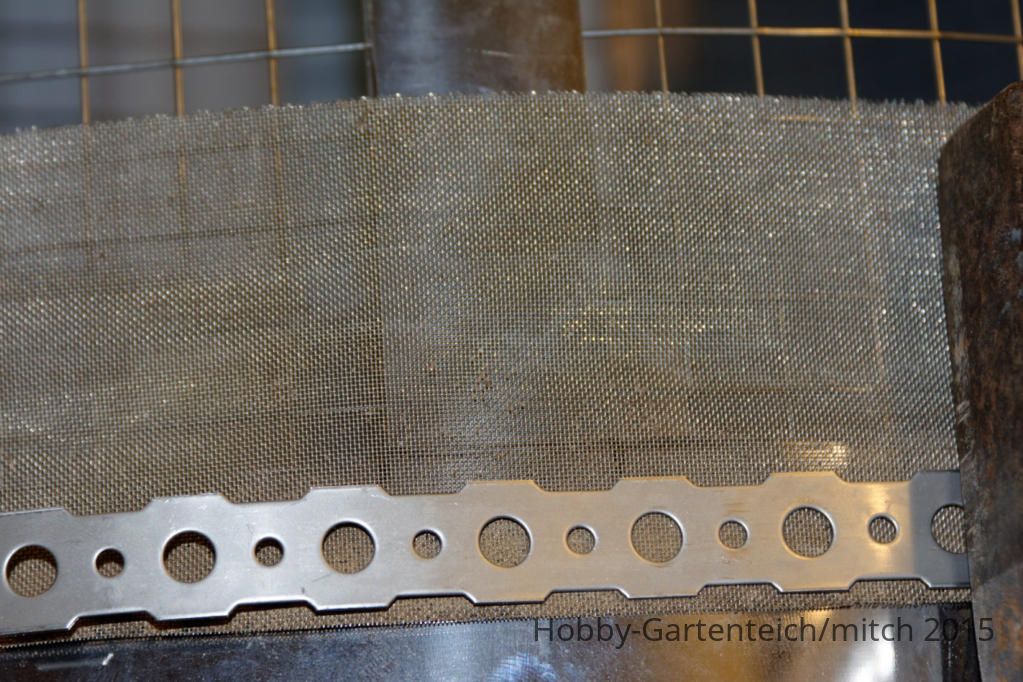

V2A Lochband
noch ein kleiner Nachtrag zu den Düsen:
ich auch die dazugehörigen Düsenfilter mit eingebaut um Düsen-Verstopfungen vorzubeugen.Da in der Kiste recht wenig Abstand zur Trommel ist (3-4 mm) kann ich leider keinen normalen Schlauchbinder verwenden um das Sieb an den Rändern zu fixieren.
Ich hoffe mal das das mit dem V2A Lochband mit Blechschrauben auch zu machen ist.
Trommel <--> Kiste ca. 3-4 mm V2A Lochband
