Neuer Schwerkraftfilter ? UVC wie ?!

[WerWolf]

Hallo leibe Gemeinde,

ich habe seit Jahren einen Teich, welcher auch stetig wächst und angebaut wird.

Teiche finde ich klasse - aber daran zu bauen macht noch mehr spaß


Mein neues Projekt ist ein größerer Filter. Der Alte bestand aus einem 15 Watt UV-C, einer Filtertonne und einem Biofilter, welcher aber sofort dicht war.

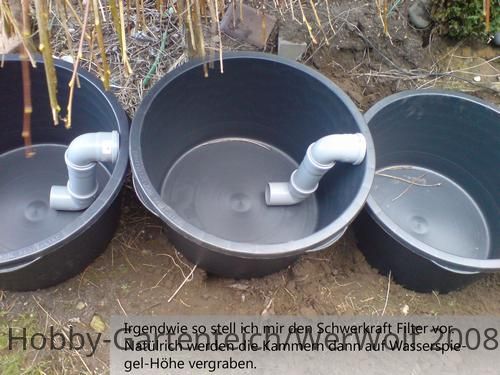

Jetzt plane ich einen größeren. Er besteht aus 4 90L Kübeln und der entsprechenden Verrohrung.
Die Überläufe werden aus 40er Rohren gemacht.

Ich will das ganze als Schwerkraft-System machen, dann kann ich die Pumpe an das Ende setzen und ohne Filter betreiben, sodass diese 100% das Wasser wegscheffeln kann.

Mein UV-C Gerät soll natürlich weiter im Einsatz bleiben. Nur soll man NACH dem UV-C einen Filter schalten, da ansonsten ja die toten Algen wieder in den Teich kommen => ideales Ausgangsprodukt für erneutes Algenwachstum.

Daher möchte ich den UV-C wieder vor die Filter schalten. Nur der UV-C hat einen Schlauchanschluss.

Ich bin seit Stunden am rätseln wie ich am Geschicktesten den UV-C vor den neuen Filter schalte.

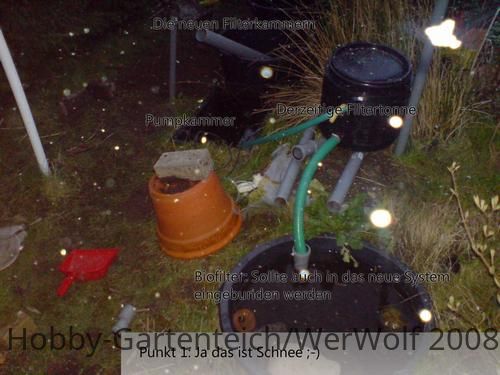

Im Anhang ein paar kommentierte Bilder.

//EDIT:

Für den Selbstbau-Filter:

Ich würde in die Kammern...

==> Pumpkammer 1 (Hier liegt die Bachlauf Pumpe)
Verbindung zum Schwerkraft Filter:
... 1: Bürsten
... 2: Grobe blaue Matten
... 3: feine gelbe Matten
... 4 (kleine Kammer) : Pumpe
... 5: Biofilter => Teich

hinnein packen.
Verbesserungsvorschläge ? Ideen ? Kritik ?

Könnt ihr mir sagen wo ich diese Materialien günstig her bekomme ?


Auf Antworten bin ich gespannt



[sanke10]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

Hallo Werwolf !

Wenn Du Dir einen Neuen Filter bauen willst, nehme zumindest Regentonnen als Filterbehälter und keine Mauererkübel, das ist halber kram!
Und wenn Du auch noch einen Namen hast, mit dem man Dich ansprechen könnte, wäre das ganze doch viel besser.
Zum Filterbau gehe doch mal unter suchen , Filterbau!

Lenhart




http://www. koi-garten-seiten.de



[WerWolf]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

Philipp heißt der WerWolf richtig

Denk dran: mein Teich ist gar nicht "so groß". Die Kübel halten im Idealfall 360 Liter Wasser

Die Pumpe fördert 3600 L/h



[WerWolf]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

Merkwürdig.. die EDIT Funktion ist weg...

Was währe denn, wenn ich den Filter als Schwerkraft System baue mit der UV-C Röhre in der Mitte ?

(Schwerkraft) Pumpkammer => Kammer 1 => Kammer 2 => Kammer 3 => Pumpkammer 2 => (Druck) UV-C => Filtertonne => Bio Filter (Kammer 4) => Teich

das finde ich gut - gibts da Einwände ?

Grüße aus dem Norden
Philipp



[WerWolf]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

Edit ist schon wieder weg... merkwürdige Einstellungen hier im Board.

Nunja, ich denke das hier wird eher zu einem monologen Tagebuch.
Deshalb:

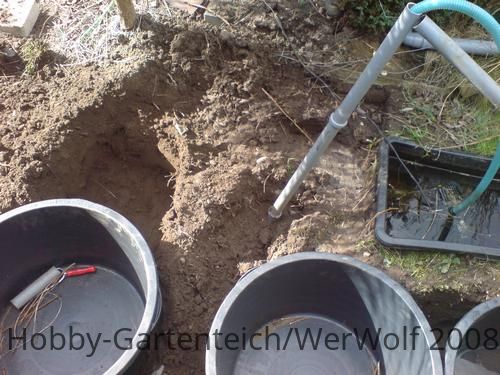

Heute habe ich weiter gebuddelt, und die Becken eingegraben.

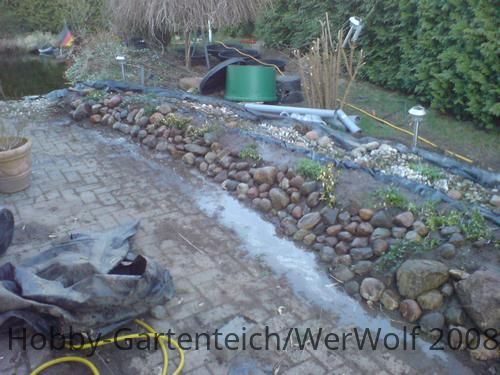

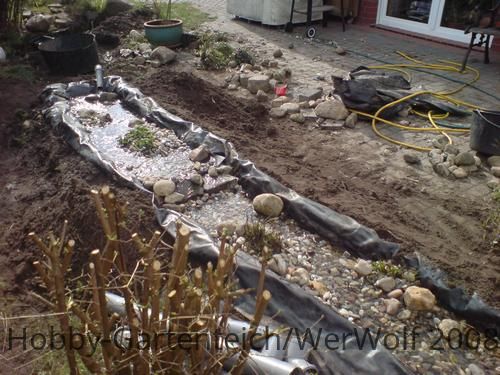

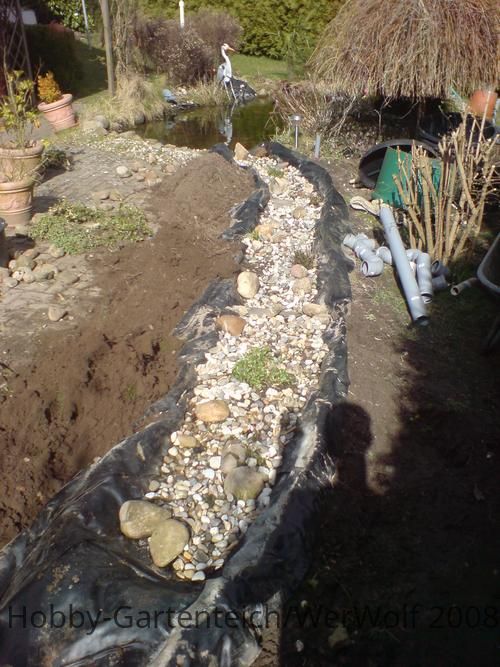

Mit dem Aushub habe ich den neuen Bachlauf eingekleidet.
Außerdem habe ich das Ufer (bzw die Kanten des Bachlaufes) damit gesützt.



[Annett]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

Hi Philipp.

[OT]

Edit ist schon wieder weg... merkwürdige Einstellungen hier im Board.

Du kannst erstellte Beiträge bis 1h nach Fertigstellung editieren, dann ist der edit-Knopf weg.
Die Einstellungen sind seit Jahren so und haben sich bewährt.

Da Foren ähnlich wie eine Mail oder das gesprochene Wort zu sehen sind, kann man eben nicht bis Ultimo seine Worte "zurücknehmen".
Gerade bei Auseinandersetzung ist es äußerst hilfreich, wenn man später noch nachvollziehen kann, was los war.

Sieh es von der positiven Seiten - So merken die User wenigstens, dass Du immer mal was Neues in Deinem Thema schreibst. [/OT]

EDIT: Bezüglich "Wohin den UVC" haben wir doch gerade ein Thema im Forum am laufen....https://www.hobby-gartenteich.de/xf/threads/15817



[Jürgen-V]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

hallo

so ein schöner bachlauf und teich und dann doch mauererkübel
für die filteranlage.

ich hätte da lieber mal auf lenharts meinung gehört.

gruß
jürgen



[Olli.P]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

Hi,

hallo

so ein schöner bachlauf und teich und dann doch mauererkübel
für die filteranlage.

ich hätte da lieber mal auf lenharts meinung gehört.

gruß
jürgen

Also das würde ich aber auch mal sagen

Bin ja mal gespannt wie da dann später die Reinigungsintervalle sind und wann dann doch wenigstens Regentonnen verwendet werden.......

360L Filtervolumen bei 11400L Teichinhalt ist da wirklich nicht viel



[WerWolf]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

Naja, sicher hätte ich auch Regentonnen nehmen können,
nur währen dann die Kosten wieder explodiert.

Ich muss dazu sagen das ich Schüler bin und dementsprechend das Geld begrenzt ist *schnöff*

Ich werde die Maurerkübel nehmen und damit meine Erfahrungen sammeln.
Entweder fall ich damit auf die Schnauze, oder aber es funktioniert :beeten

Neuste Ändungen:

- Bachlauf Ufer fast fertig: Steine und Pflanzen gesetzt

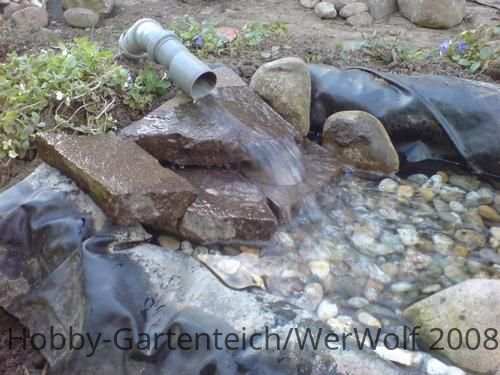

- Bachlauf Flussbett fast fertig: Quelle gebaut, Wassertreppen gesetzt, Steine verteilt, Pflanzen gesetzt

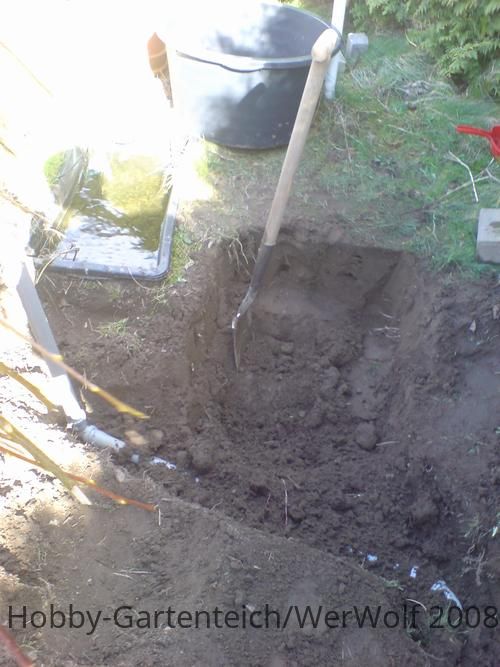

- Filter: Grube gegraben für die Kübel
- Kübel mit Wasser gerade gesetzt, sodass der Regen das ganze "einschwämmen" kann, da noch nicht fertig.


Noch zutun u.a.:

- Filtermaterialien (nächster Monat / Monate, der Sommer ist noch nicht da xD)

- Kübel verbinden, löcher Bohren, Innotec verkleben...
- Pumpenkabel verlegen, Pumpkammer 2 im Schuppen suchen und eingraben

- Bachlauf Technik verlegen, LEDs einbauen...
- UV-C Filter einbauen (bzw vom JBL 15Watt das Quarzglas neu kaufen - wo bekomme ich das her ?? )


Und noch viele kleinigkeiten...

Fragen die ich mir bisher gestellt habe:

Sollte ich das Wasser für den Bachlauf auch erst durch den Schwerkraft-FIlter laufen lassen (sprich 2 Pumpen in der Pumpkammer2 haben) oder sollte ich das Wasser vom Bachlauf aus der Pumpkammer1 nehmen, sprich direktes Teichwasser ?

Grüße vom Wolf

//EDIT:

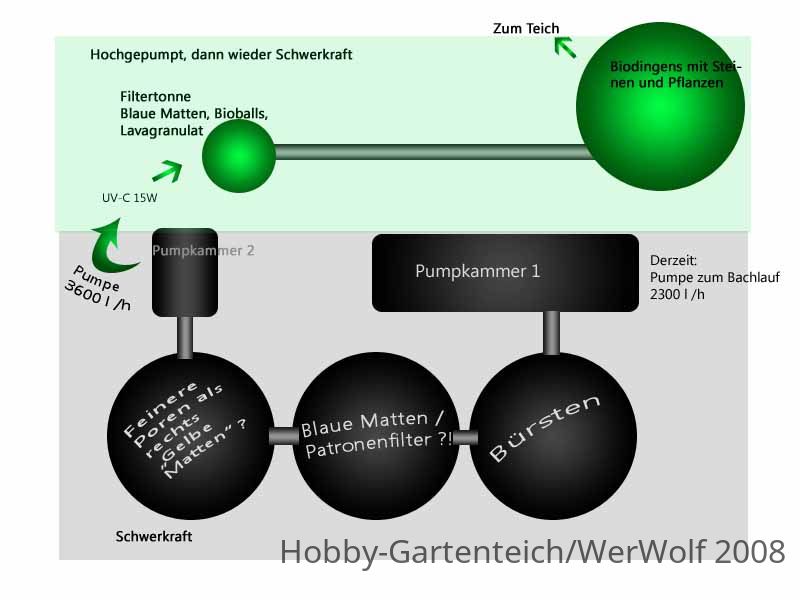

Hinzugekommen eine Schemazeichnung der neuen und alten Technik...



[Olli.P]

AW: Neuer Schwerkraftfilter ? UVC wie ?!

Hi Philipp,


warum zwei Pumpenkammern eine vorm und eine hinterm Filter

Meines wissens läuft eine Schwerkraftanlage so, das der Filter alleine voll Wasser läuft. Dann am Ende in der letzten Kammer oder eben in der Pumpenkammer die Pumpe das Wasser zurück in den Teich drückt

Wo für ist dann die PK vorm Filter

Etwa nur zur Speisung des Bachlaufs??

Warum hängst du die Pumpe nicht einfach so in den Teich???

Bzw. machst die Pumpenkammer allein für sich, so dass die keine Verbindung zum Filter hat??

Was ist z.B. wenn der Zulauf zu PK 1 einmal zusitzt??? (Du hast DN 75 Rohre verwendet wenn ich das noch richtig in Erinnerung habe???) Dann werden, wenn wirklich mal dieser Gau passiert, den ich keinem Wünsche, dir ziemlich schnell beide Pumpen trocken laufen.

Oder verstehe ich einfach nur dein ganzes System nicht
