Projekt "Luftheber mit 75cm Förderhöhe"

[Wieselchen]

Hallo zusammen,

ich bin Michael, 33 Jahre alt und lebe in der Nähe des Altmühlsees in Franken.
Wir - also Frau und ich - haben hier vor einigen Jahren ein Haus gekauft. Ein Haus mit Teich
Die Folie des Teichs ist schon mindestens 100 Jahre alt und leckt hin und wieder mal. Aber macht nix - Löcher suchen macht ja Spaß.

Der Teich hat eine Fläche von ca. 5qm und ist 110cm tief. Fische sind keine drin - aber dafür jede Menge Bewohner, die von selbst gekommen sind ( Libellen, diverse Käfer etc.)
Nächstes Jahr wollen wir den Teich vergrößern. Zusätzlich zum kleinen Teich kommt noch ein großer dazu, und die beiden werden mit einem 2m Bachlauf verbunden. Auf der Strecke hab ich 20-30cm Gefälle, dazu kommt noch ein Wasserfall am oberen Teich mit ca. 30cm.

Eigentlich hatte ich ja vor, mir eine gaaaaanz normale Pumpe zu kaufen. Z.B. ne Oase AquaMax Eco Premium 6.000, die ich mit einem Dimmer passend einstellen kann.
Pumpe rein - Schlauch dran - fertig.
Aber dann hab ich das hier gelesen:
Gartenteich mit Bachlauf
(Untersuchung zur Wirkung von Teichpumpen auf Zooplankton)

Der Artikel hat mich ziemlich nachdenklich gemacht im Bezug auf die Pumpe. Und ich hab mir gedacht: Das muss auch anders gehn.
Ziemlich lange hatte ich dann die Idee, eine archimedische Schnecke zu bauen. Z.B. aus einem alten Schneckenförderer aus einem Silo.
Irgendwann hab ich die Idee aber wieder verworfen. Die Konstruktion wäre zwar machbar gewesen, aber die Einzelteile kosten unterm Strich ein paar hundert Euro.

Dann kam die Idee mit dem Luftheber. Wochenlang hab ich im Internet gesucht und auch hier im Forum gestöbert.
Anregungen hab ich viele gefunden - aber nirgends die Antwort auf meine Frage:
Kann ich mein Vorhaben mit einem Luftheber umsetzen.
Kann ich mit einem Luftheber 2.500-4.000 Liter/Stunde auf eine Höhe von 50-70cm pumpen?
Muss ich ein Loch bis zum Erdkern graben, um die notwendige Einblastiefe zu erreichen?

Ich hab mir gedacht, ich riskier es einfach. Ich bau so ein Ding.

Das war der Anfang der Geschichte in Kurzfassung.
Was daraus geworden ist, kommt im nächsten Post.

Viele Grüße
Michael



[Geisy]

Hey Michael

Das ist machbar würde ich sagen.
1,8 -2m tief und ein 50er Steigrohr, aber ich bin auf deine weiteren Ausführungen gespannt.

Gruß
Norbert



[Wieselchen]

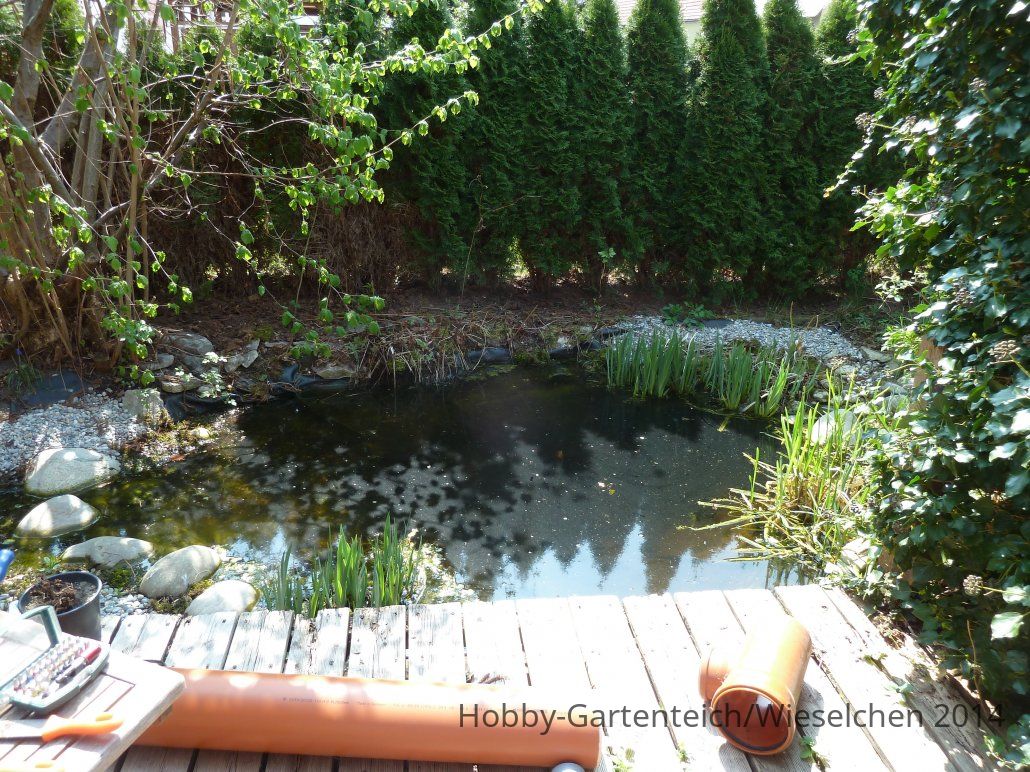

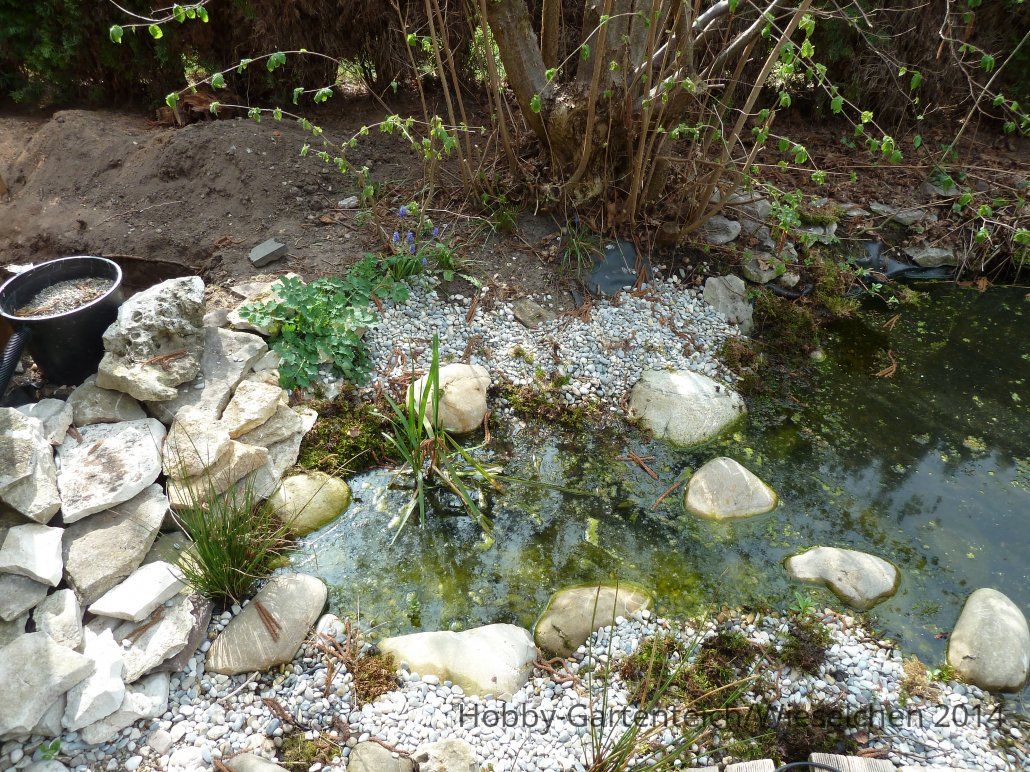

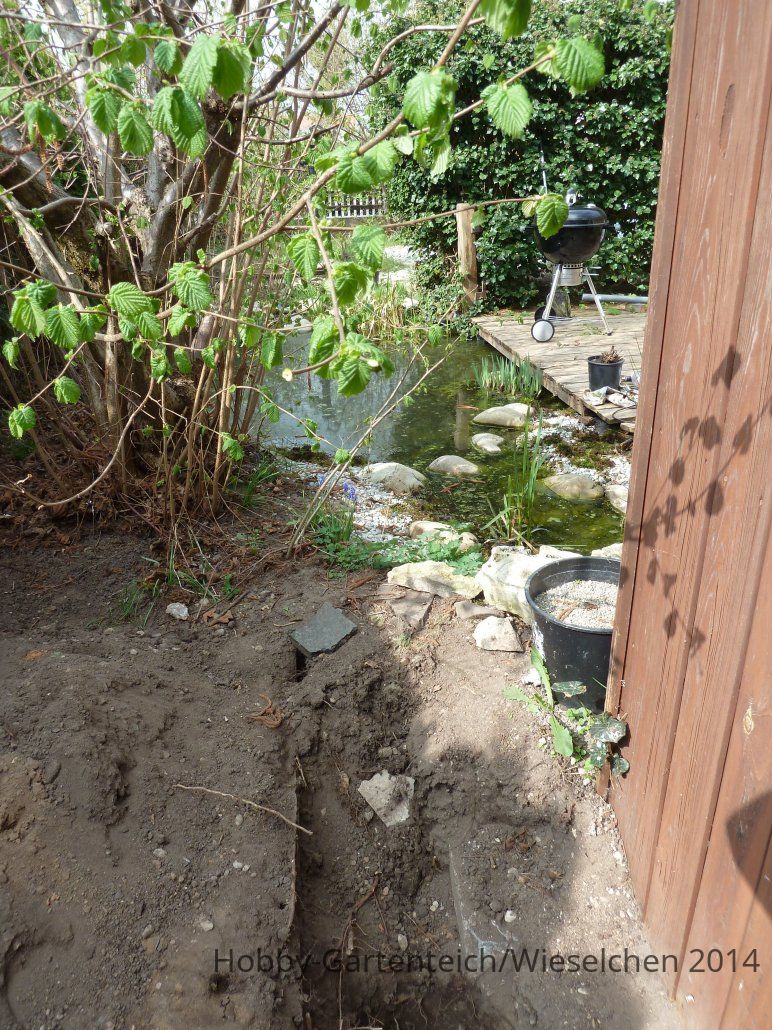

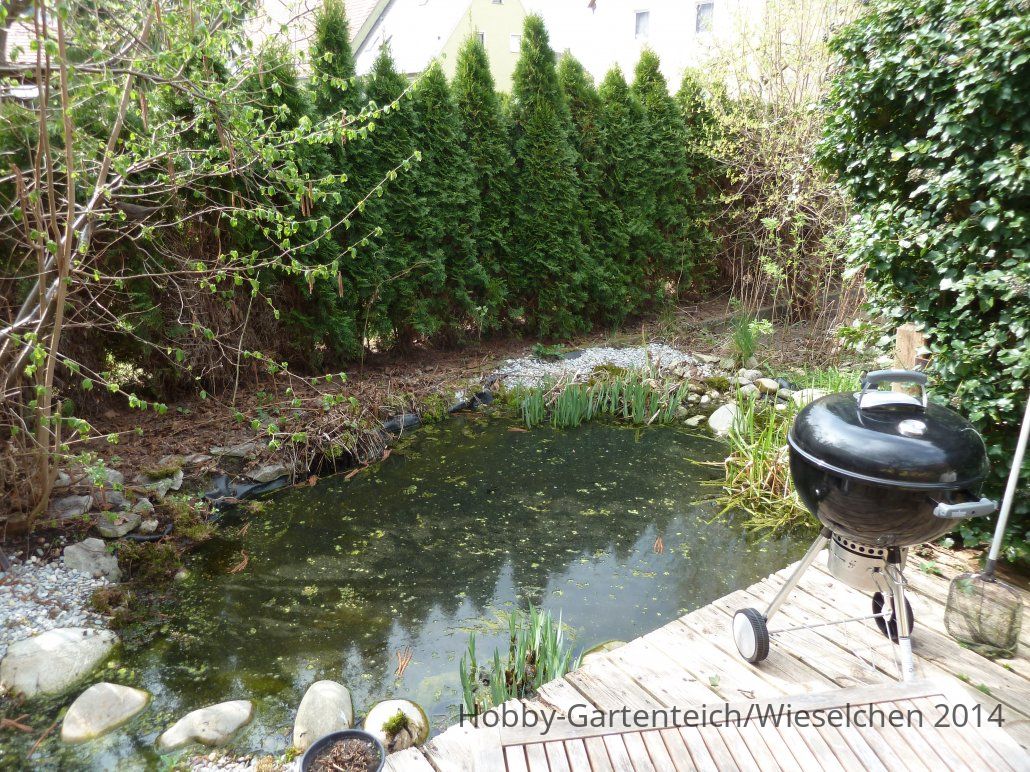

Auf den ersten beiden Bildern sieht man erst mal den Teich. Dank Haselnuss-Blüte ist er grad schön gelb.

Und jetzt gehts los:
Da mein Teich nur 110cm tief ist, reicht die Einblastiefe nicht für meine Förderhöhe.
Für den Luftheber brauche ich einen Pumpenschacht.Je tiefer, desto besser.

Folgende Prioritäten hab ich:
1. Wasserlebewesen schützen
2. Förderhöhe und Wasserdurchfluss erreichen (2.500 - 4.000 Liter/Stunde bei min. 50cm Höhe)
3. Stromverbrauch

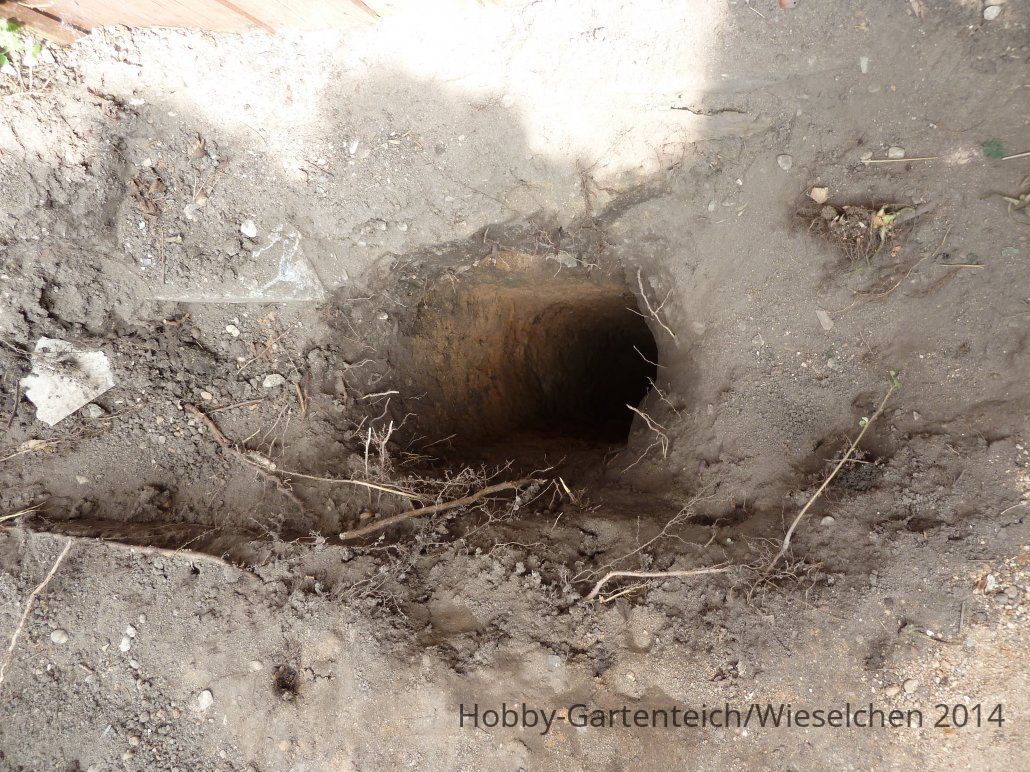

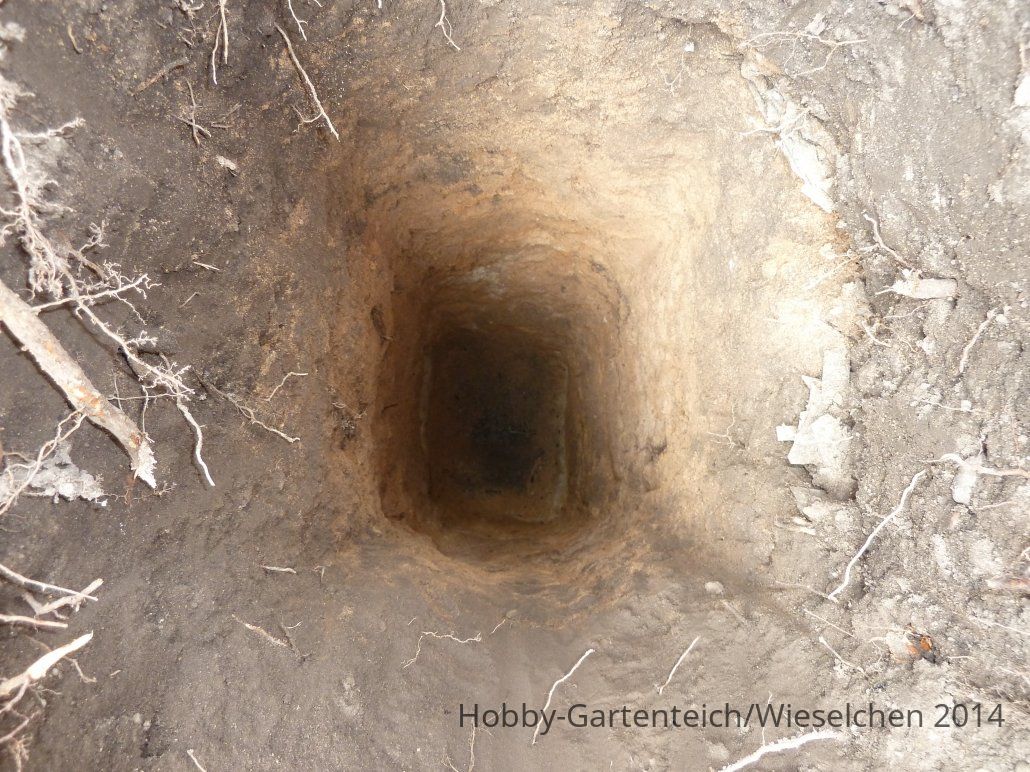

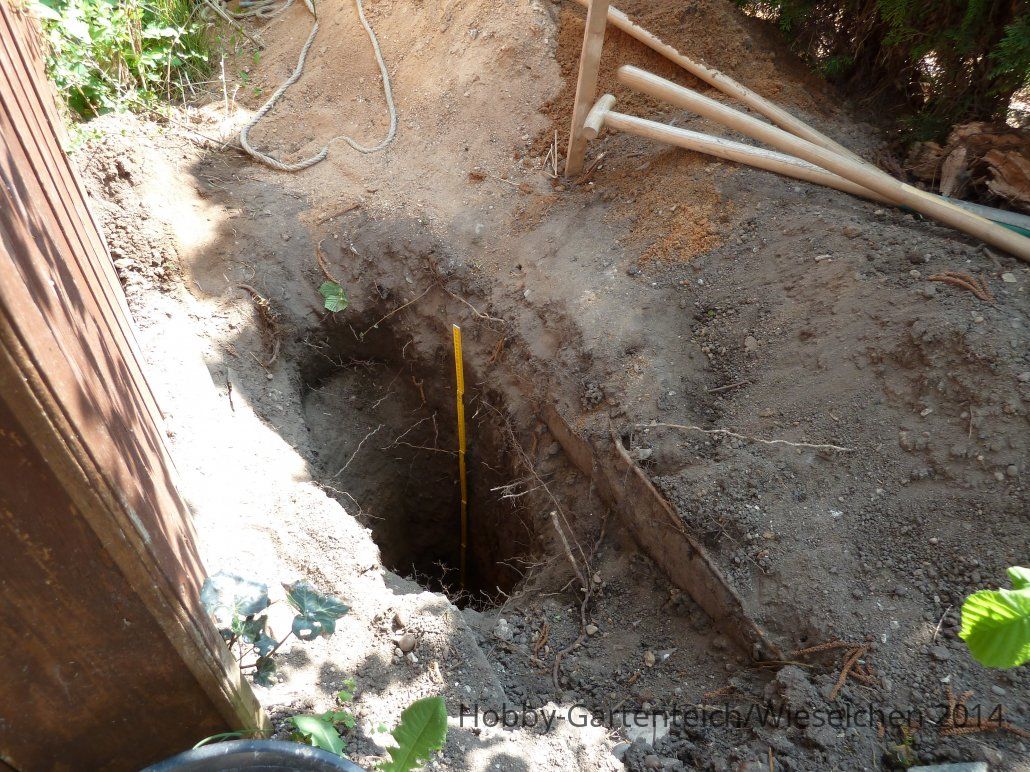

Deswegen grabe ich neben dem Teich ein Loch. Tief. Seeeehr tief.

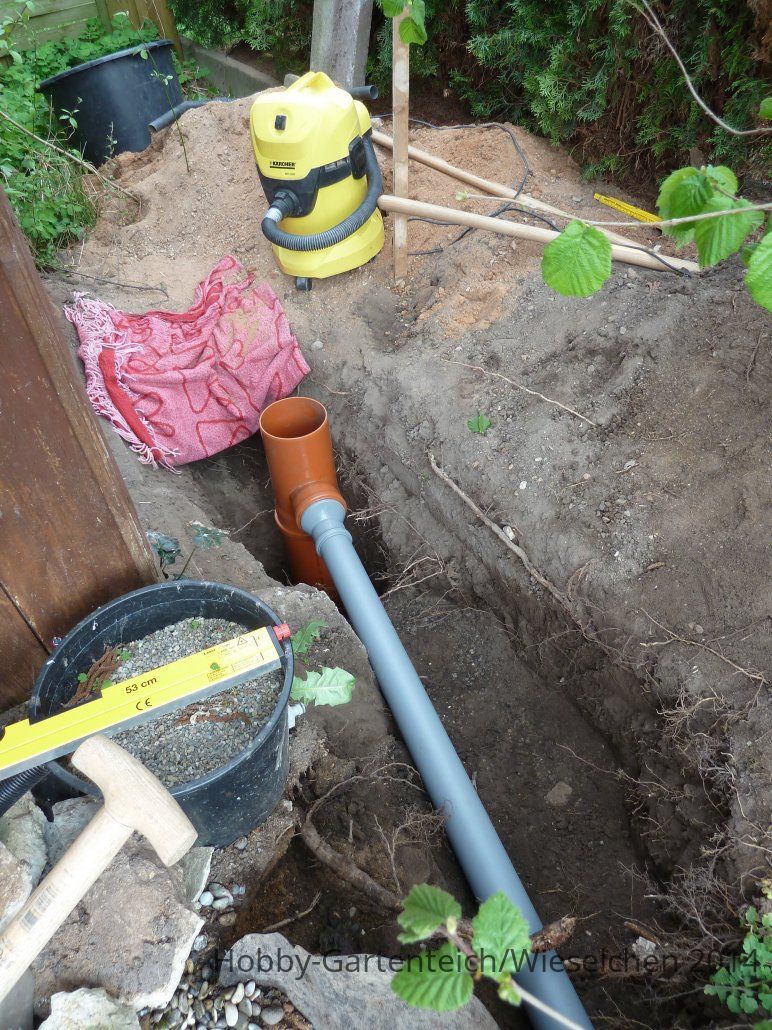

Gegraben hab ich wie ein Weltmeister. Erst mit der Schaufel, dann mit dem Staubsauger - und wenn ich nicht aufgehört hätte wahrscheinlich noch mit einem Strohhalm.

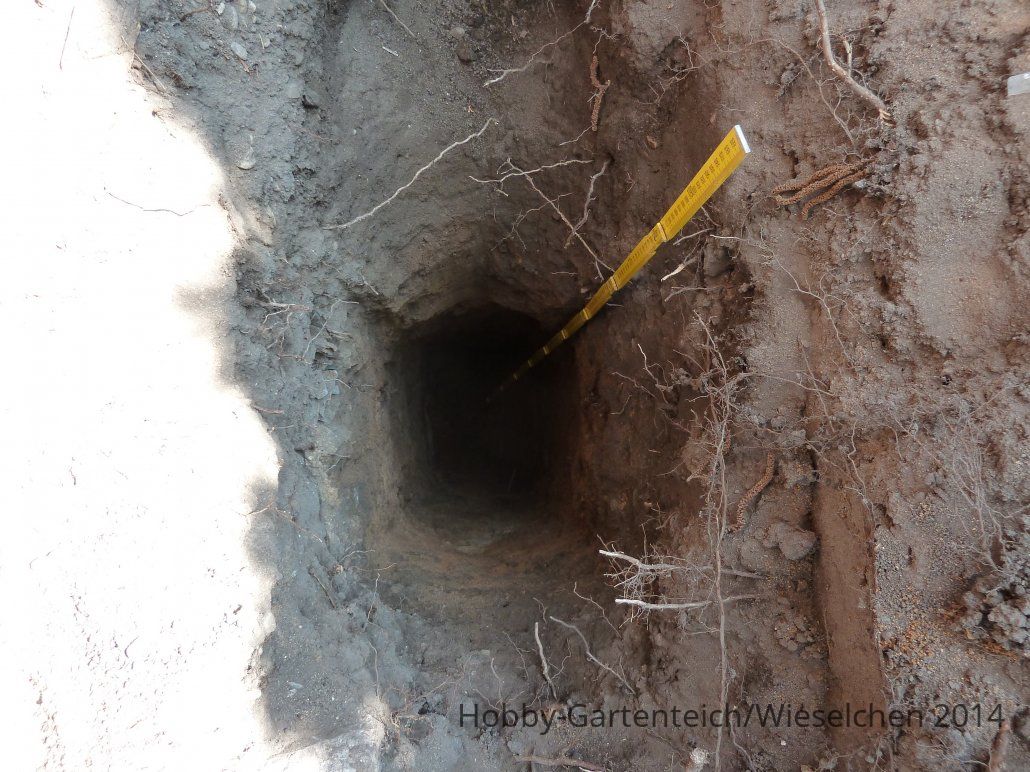

Geschafft hab ich stolze 2,30m - also nahe am Erdkern.

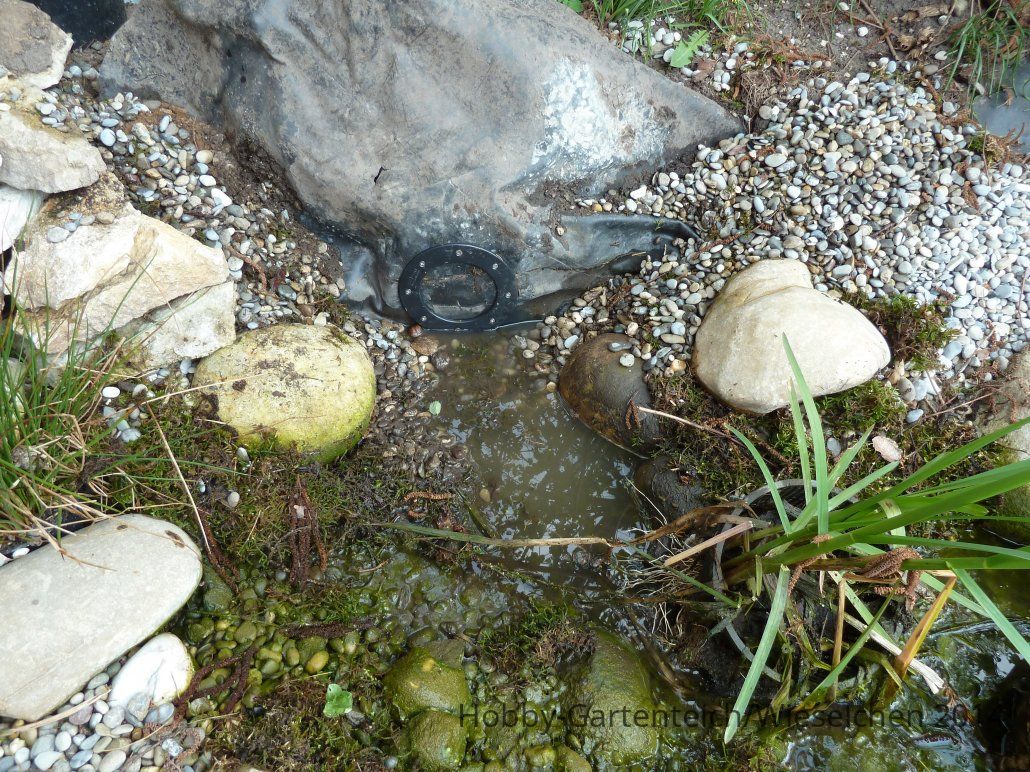

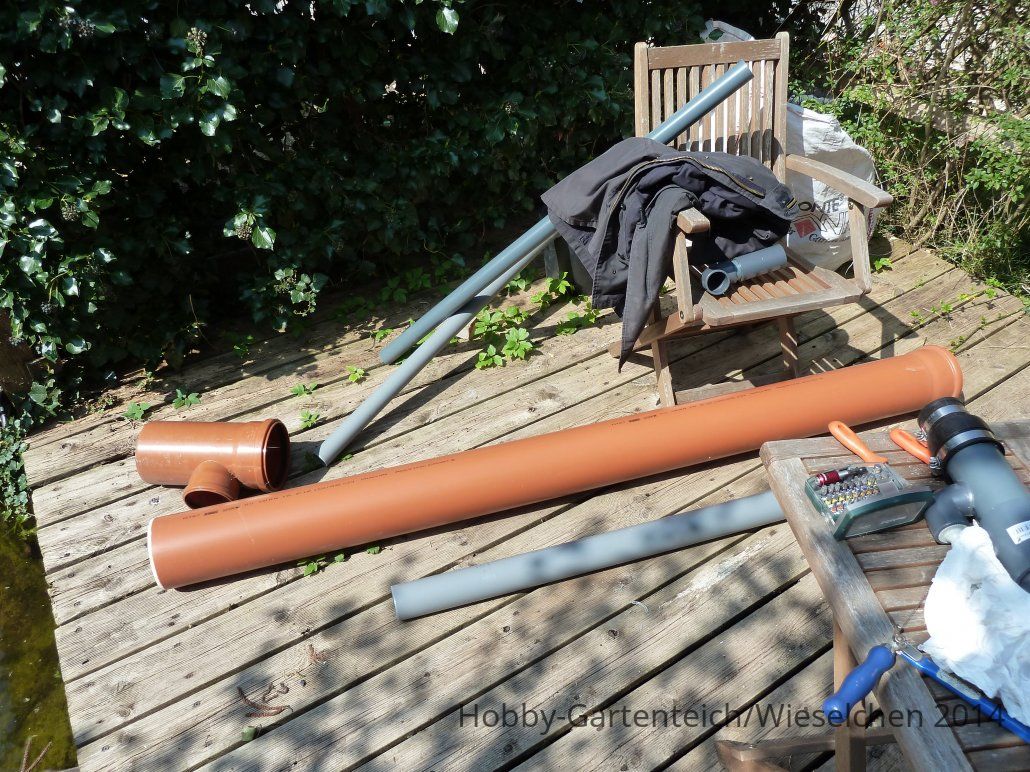

In das Loch kommt dann ein senkrechtes KG-Rohr (DN-150) mit ausreichender Länge. Das Rohr wird unten mit einem Muffenstopfen verschlossen. Oben kommt ein T-Stück dran (DN 150 / 110). Von da aus geht es mit einer Reduzierung auf DN 75. Mit diesem Rohr geh ich dann zum Teich und dort mit einem Flansch durch die Folie.
Und fertig ist der Pumpenschacht.



[Wieselchen]

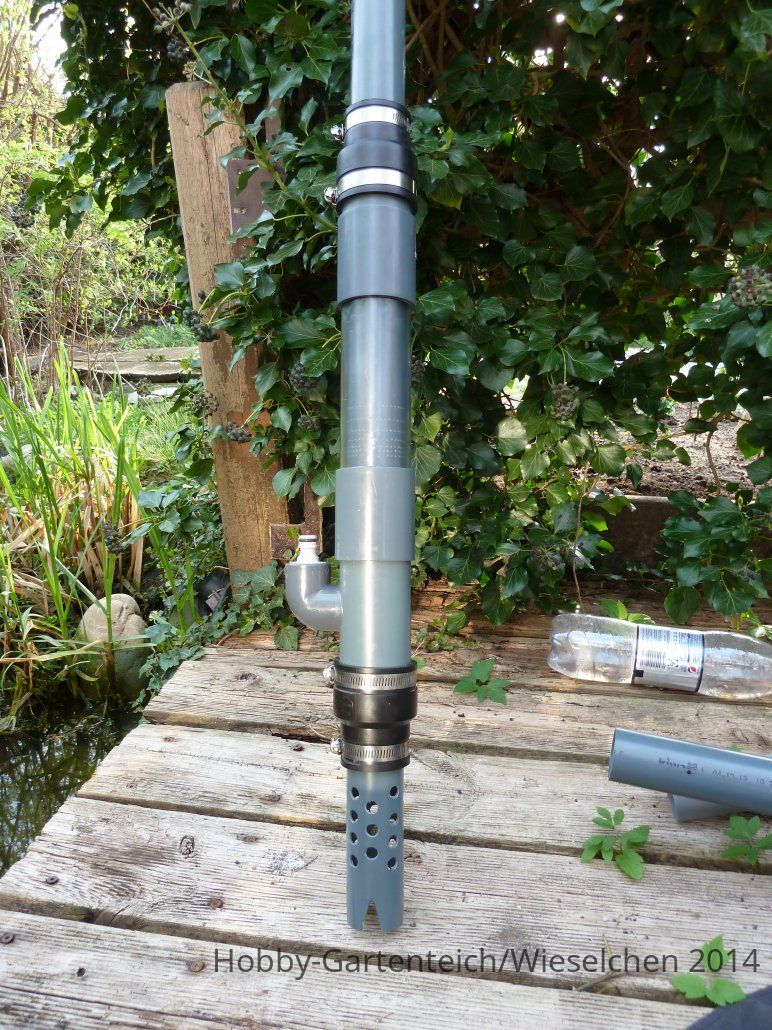

Und jetzt kommt die Pumpe:
Nachdem mein erster Versuch mit HT-Rohren gnadenlos gescheitert ist (lassen sich mit gar nix kleben ), hat es mir gereicht.
Entweder gescheit oder gar nicht. Nach wochenlangem Grübeln hab ich endlich meinen Bauplan im Kopf.
Tschechischer Luftheber in XXL.

Also hab ich mich für PVC-Rohre aus dem Koi-Versand entschieden. Die lassen sich kleben.

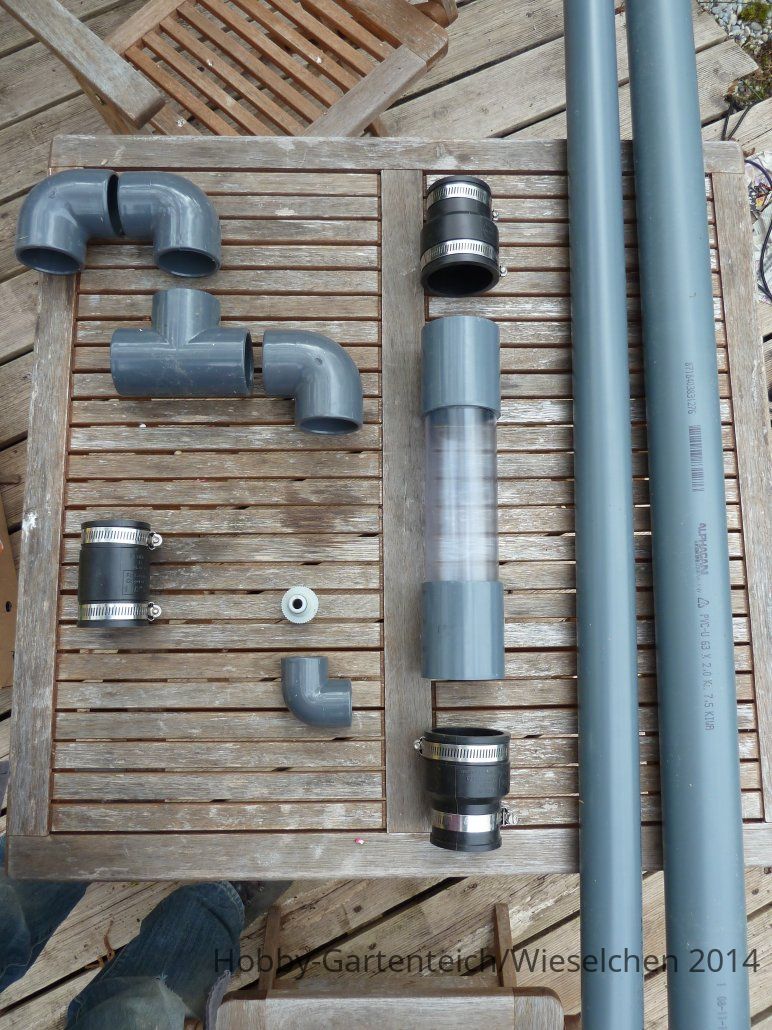

Hier ist die Teileliste:
3x 90° Bogen 50mm
1x 90° Bogen 32mm
1x T-Stück 90° 50mm
2x PVC-Rohr 50mm mit 2m Länge
1x PVC Rohr 63mm 2m Länge
2x flexible Reduziermuffe 63mm/50mm
1x flexible Muffe 50mm
1x Sichtglas mit Klebemuffe 63mm
1x Gardena Schlauchanschluss für Wasserhahn
PVC-Kleber

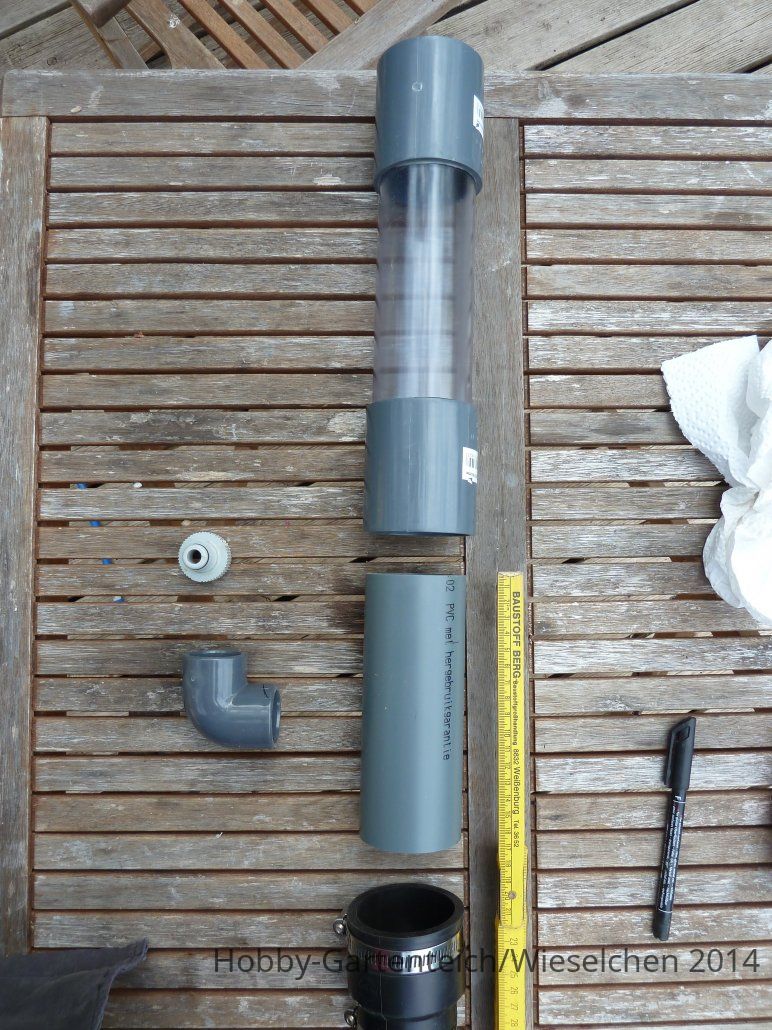

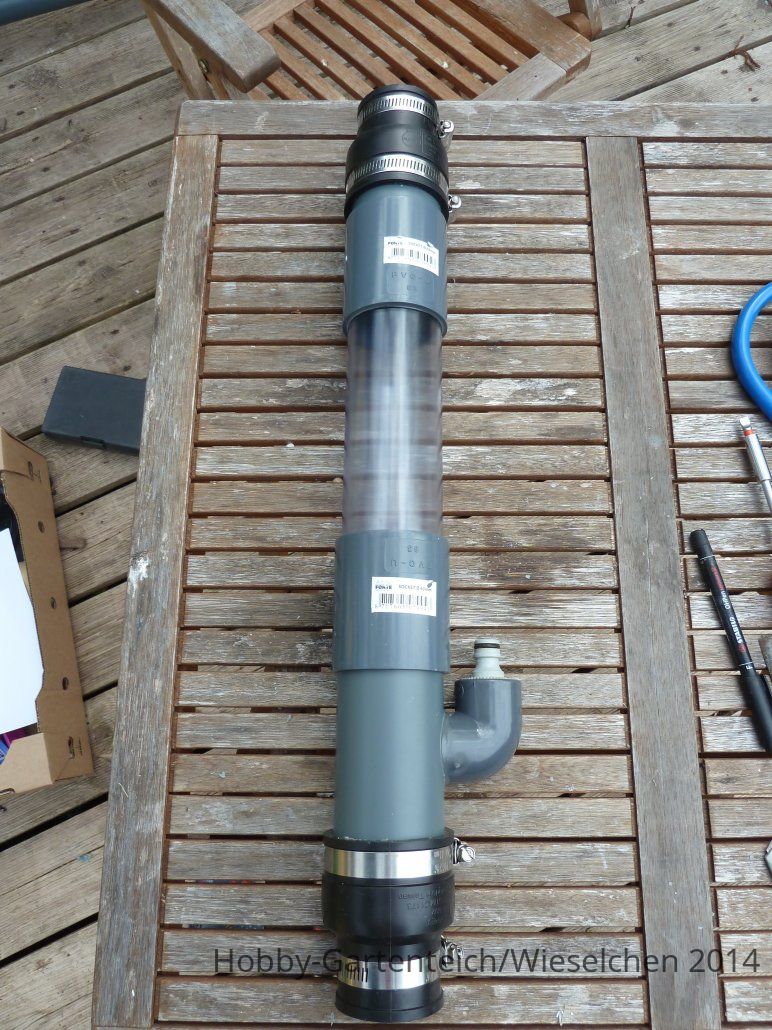

Das Schauglas dient zur Inspektion der Pumpe. Falls sie mal nicht mehr ausreichend fördert, kann ich dadurch (hoffentlich) sehen, ob die Löcher verstopft sind.
Da die Pumpe nicht verklebt ist, kann ich sie einfach öffnen und warten.

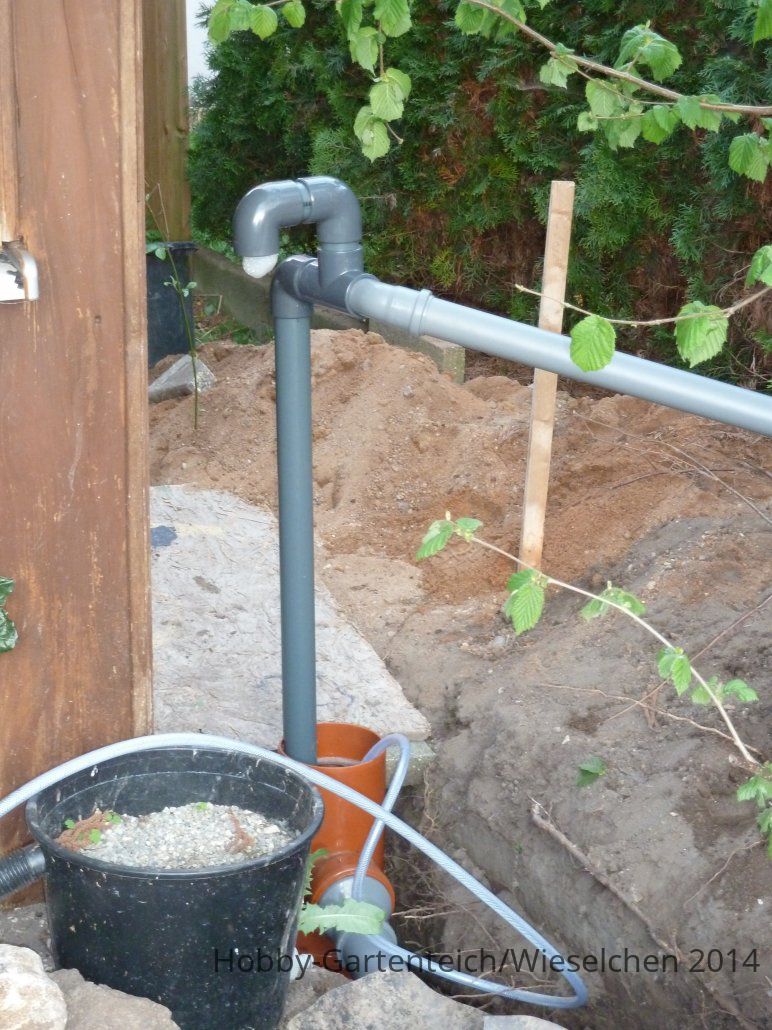

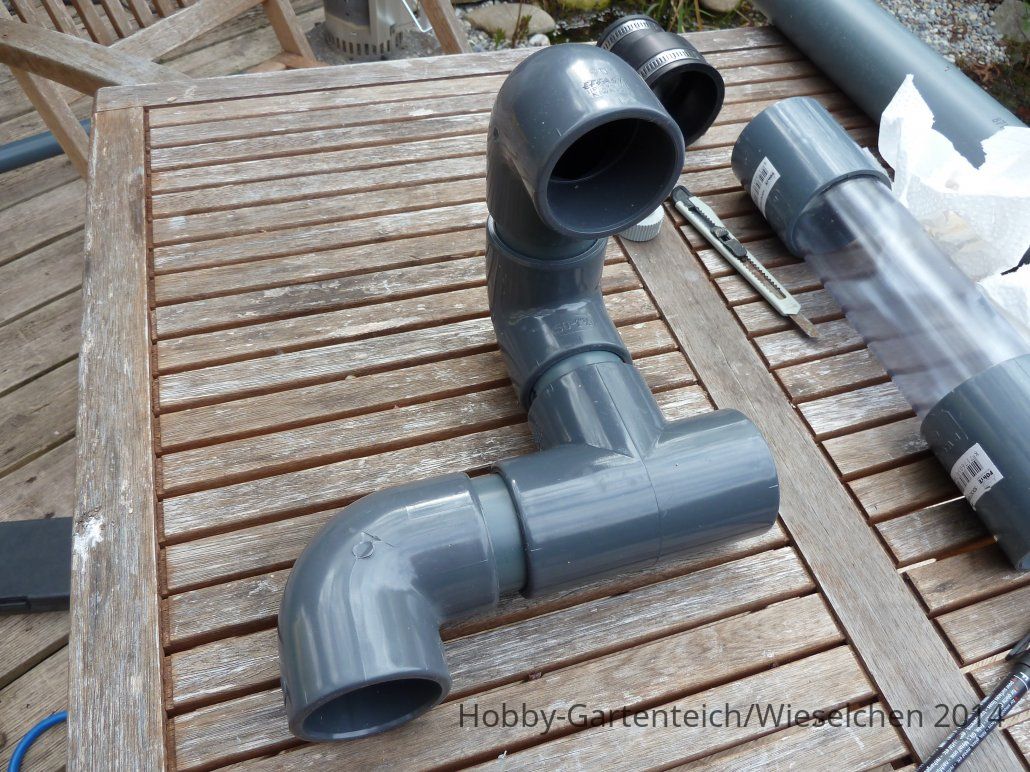

Die Konstruktion mit den vielen 90° Bögen oben dran dient der Entlüftung. Wenn sie fertig eingebaut ist, geht der Auslauf der Pumpe in ein DN 75 HT-Rohr, das dann den Wasserfall speist.

Wie die Teile verklebt werden, seht ihr auf den Fotos.
Die Bohrschablone hab ich grad nur als Foto, aber ich kann die Original-Datei später noch hochladen.

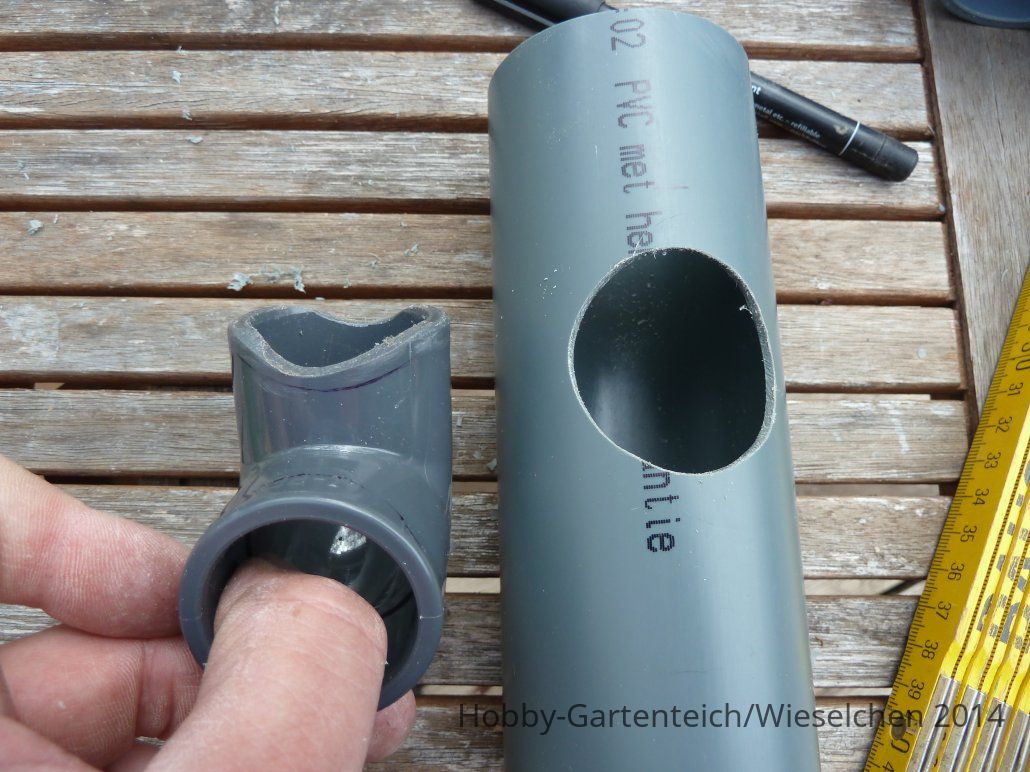

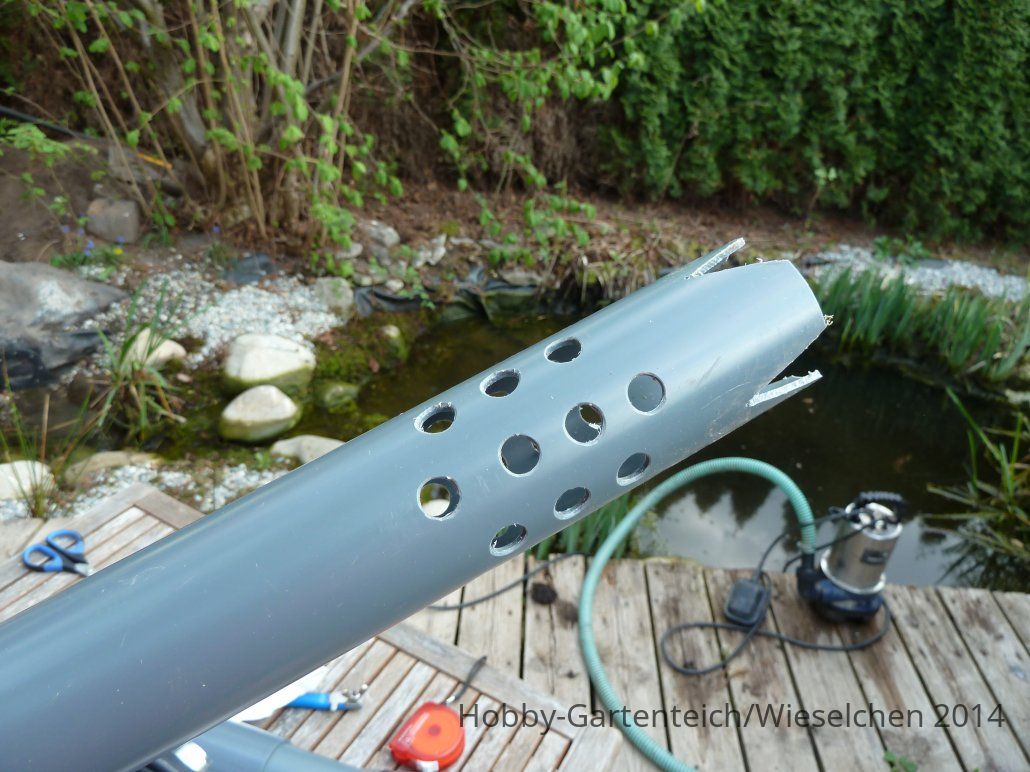

Die großen Löcher sind der Ansaugbereich für das Wasser. Der Durchmesser aller Löcher ist 10mm, und in Summe ist die Fläche aller Löcher größer als der Rohrquerschnitt des 50er Rohrs.

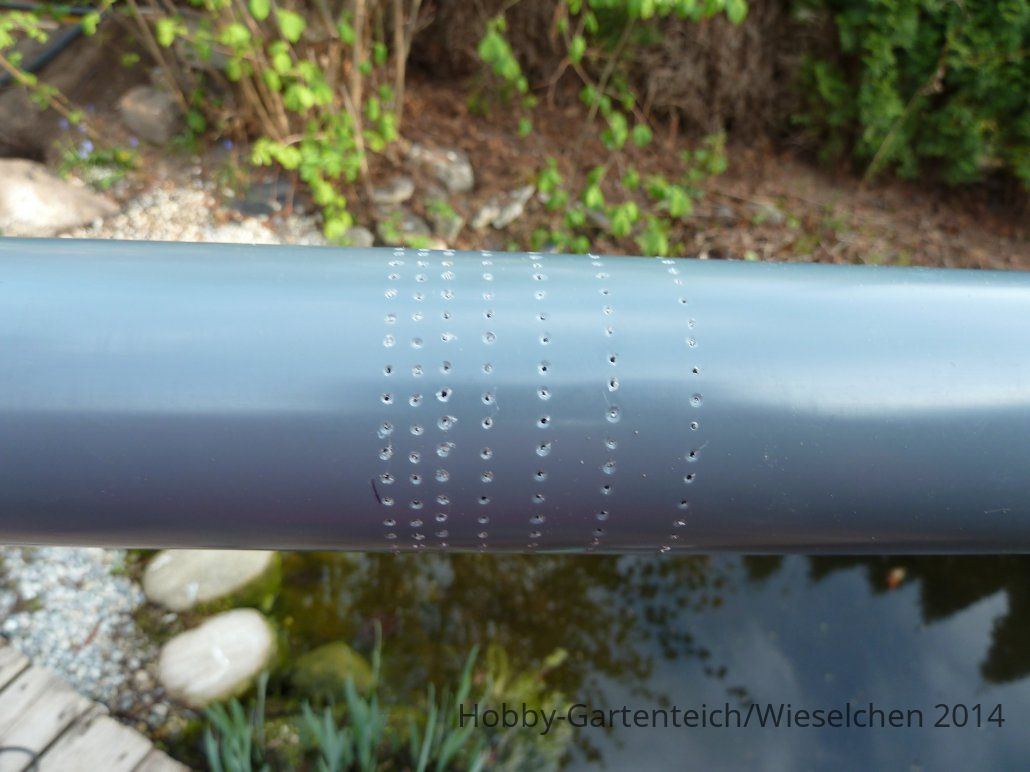

Die kleinen Löcher sind 0.8mm. So um die 220 Stück.

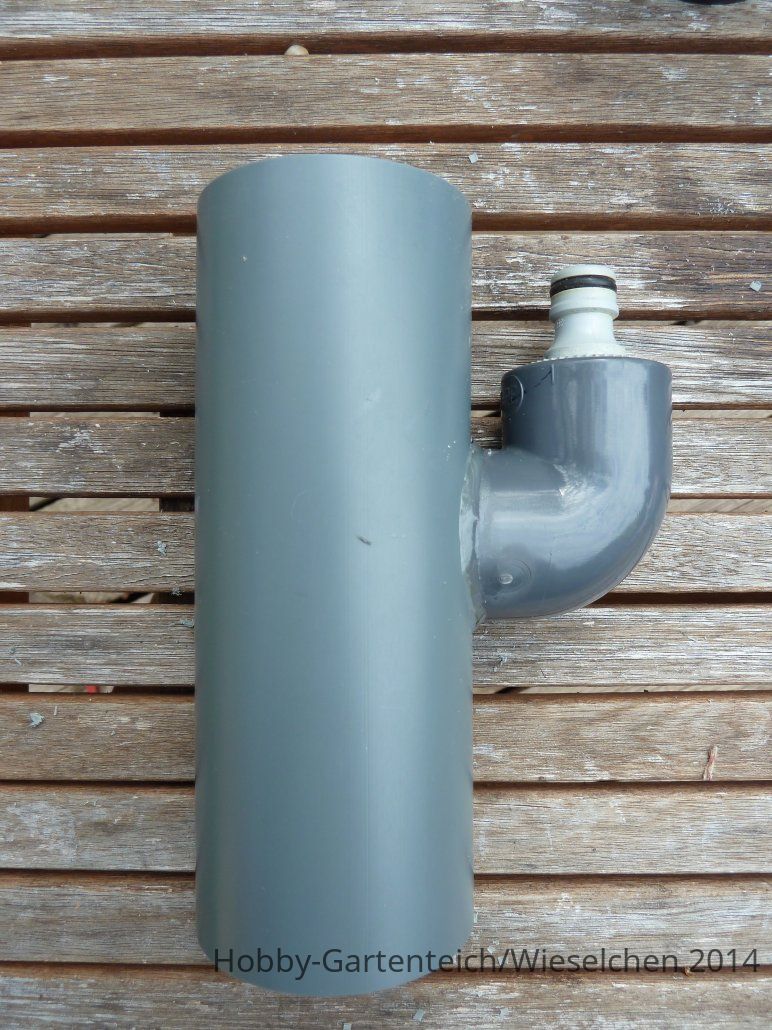

Über den Gardena Schlauchanschluss wird die Luftpumpe angeschlossen.
Gekauft hab ich eine Oase AquaOxy 4.800. Die hat ordentlich Bumms. Und der Stromverbrauch ist für mich ja nicht so wichtig.

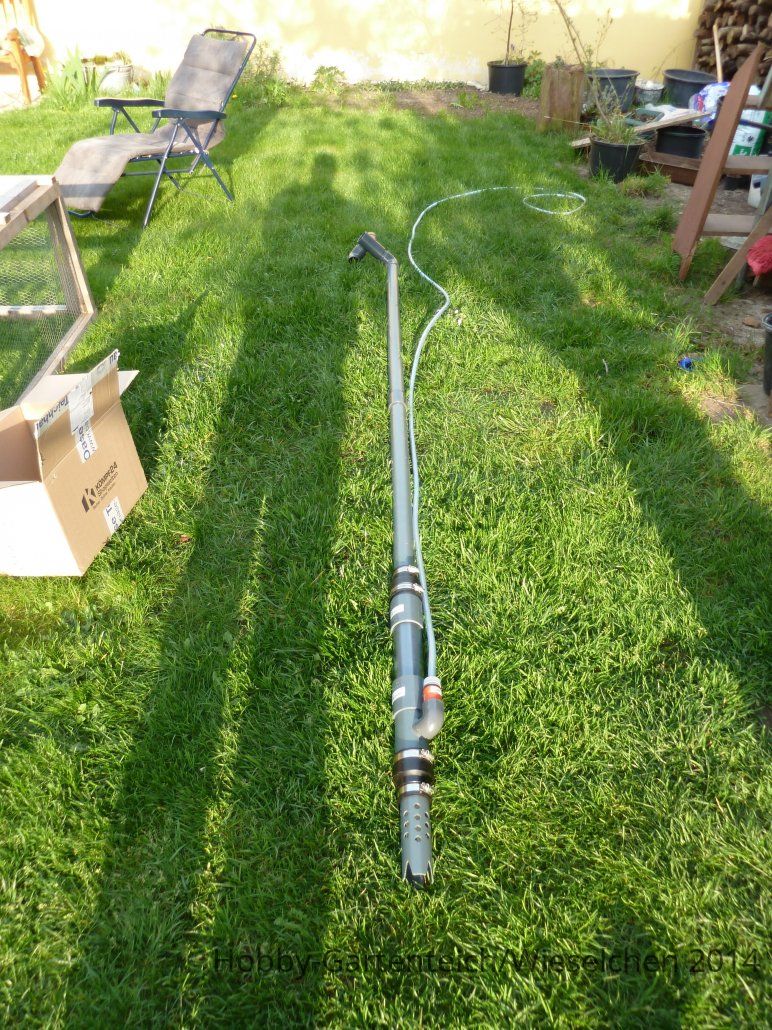

Die Pumpe ist insgesamt ca. 3m lang!!! Also auf jeden Fall XXL
Und sie hält ca. 4 Bar Druck aus - theoretisch laut Bauteile-Beschreibung. Hehe.



[Wieselchen]

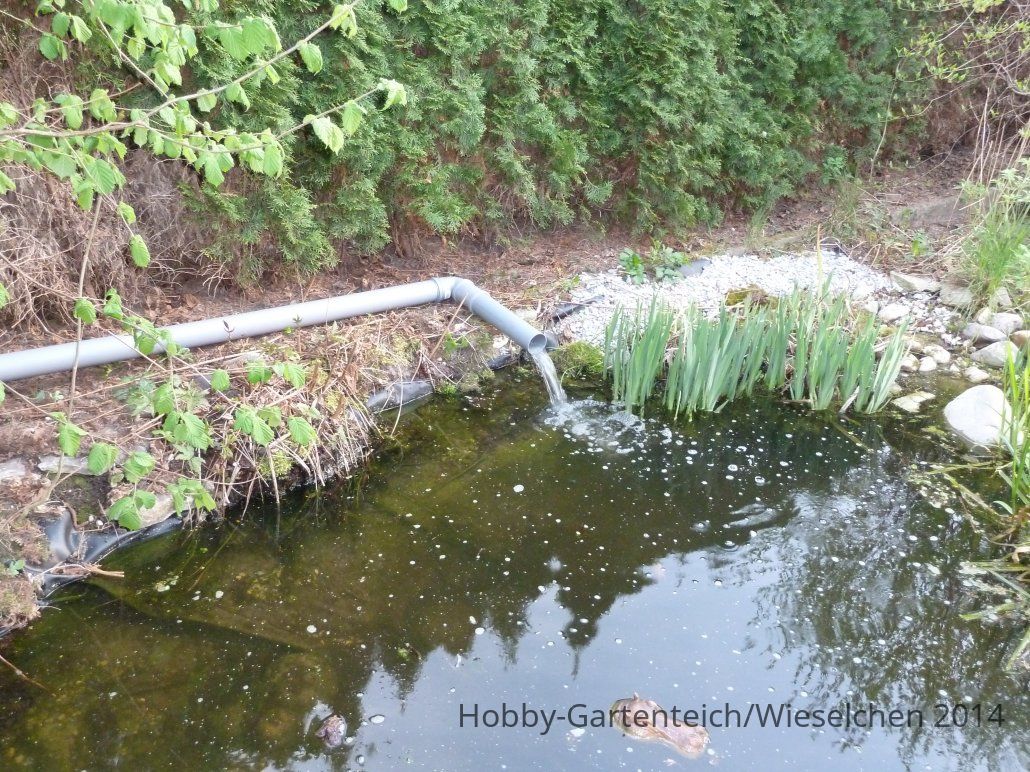

Dann kam der spannende Moment. Pumpe in den Schacht, Stecker rein und....
Lääääääääuft.

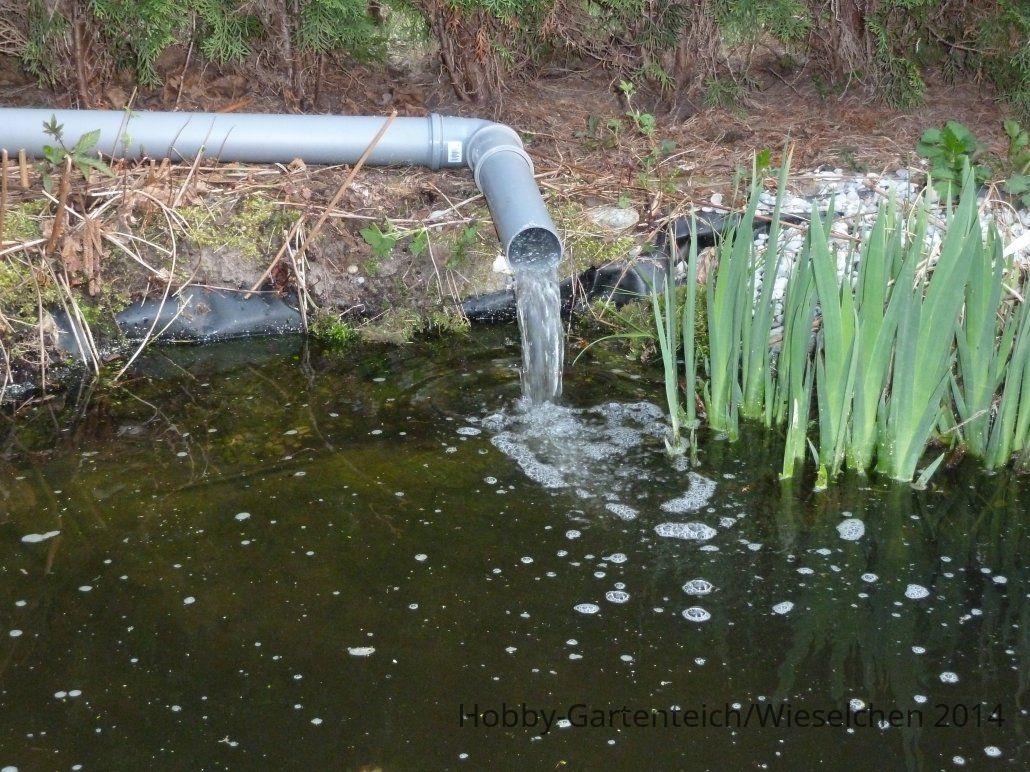

Ich hab mit einem Eimer den Wasserstrom gemessen. Bei einer Förderhöhe von 75cm komme ich auf 2.200 Liter/Stunde.
Wenn der Teich fertig ist, wird die Förderhöhe noch exakt auf das eingestellt, was ich brauche (indem ich das Rohr kürze, das aus dem Wasser ragt). Dann kommen noch einige Liter mehr.

Ziel erreicht.

Viele Grüße
Michael



[Wieselchen]

Der Pumpenschacht fehlt ja noch...
Hier ist er!

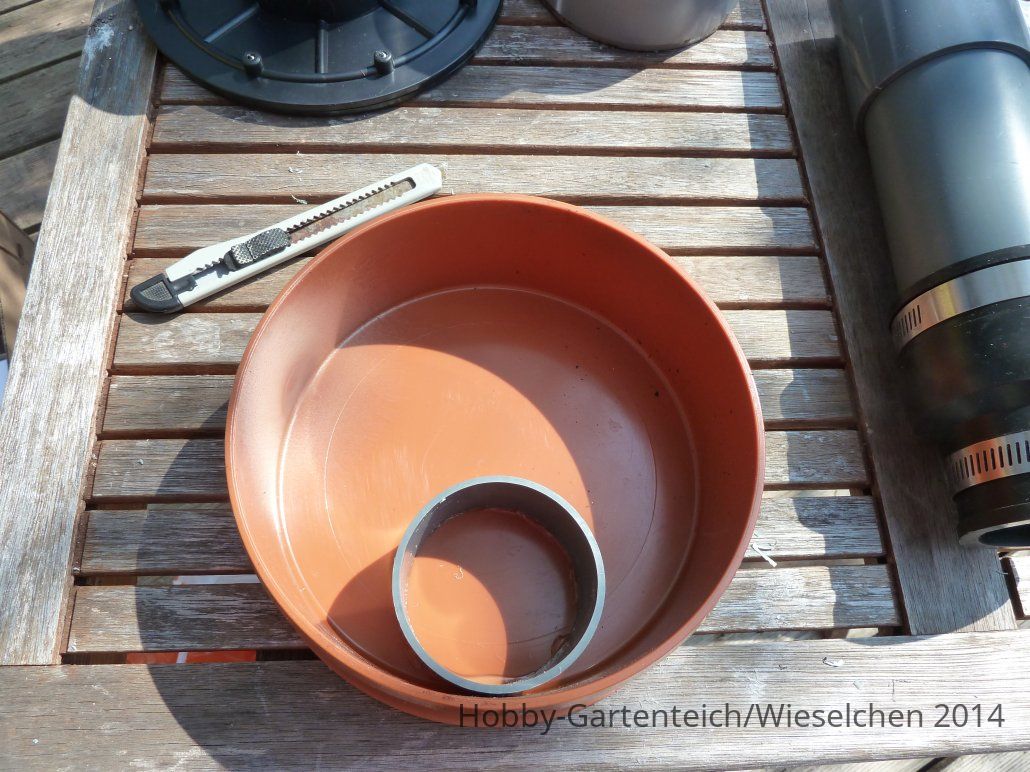

Der Ring im Muffenstopfen verhindert das Verrutschen der Pumpe.



[Maximoto]

Das sieht doch sehr gut aus.

Reicht es, wenn man als Pumpenschacht ein DN150 Rohr nimmt? Ist dann der Sog nicht recht stark?
Hab ja gerade von der Umsetzung her fast das gleiche Projekt laufen und habe eher an DN300 oder so gedacht.



[Wieselchen]

Danke

Ich wollte auch zuerst ein 250er oder 300er nehmen - bis ich dann in der Baustoffhandlung war.
Allein das T-Stück kostet 70 Euro.
Und um auf das DN 75 für den Teichanschluss runterzukommen, hätte ich drei Reduzierungen gebraucht. Die größte hätte alleine auch wieder 40 Euro gekostet. Damit wäre der Pumpenschacht teurer als der ganze Rest.

Ich hab darauf geachtet, das das Steigrohr des Lufthebers den kleinsten Rohrdurchmesser hat.
DN75 (Teichanschluss) >> DN150 (Pumpenschacht) >> DN50 ( Luftheber-Steigrohr) >> DN75 (Rücklauf zum Teich)

Eine Sogwirkung ist im Pumpenschacht nicht zu beobachten, hier steht das Wasser an der Oberfläche nahezu still. Nur eine leichte Strömung im Teich in Richtung Ablauf ist da.



[mitch]

Hallo Namensvetter

dann mit dem Staubsauger

das kommt mir sehr bekannt vor - wir Franken machen das einfach so.


und 75cm Hebehöhe sind klasse.



[Wieselchen]

@mitch
So ganz alleine bin ich da auch nicht drauf gekommen
Die Idee mit dem Staubsauger hab ich in einem deiner Beiträge gelesen.
Und allmächd*:
Der Luftheber-Bau und der Kärcher-Bagger scheinen weit verbreitet zu sein in Franken!

* für die Nicht-Franken: fränkischer Ausdruck höchsten Erstaunens
