Adler Augen, Du haben ..
Aber du liegst richtig!
Der U-Träger ist und bleibt über dem Pflaster ..
Wie Rene schon erkannt hat, ist der Träger - Kranz oberhalb des Pflasters.
Der Teich wird komplett verkleidet - wie? Steht noch in den Sternen.. - Ideen bzw. ein Plan sind aber bereits vorhanden ..
Somit ist davon rein gar nichts mehr zu sehen..
Alfii147
Mitglied
- Dabei seit
- 24. Mai 2012
- Beiträge
- 1.904
- Ort
- Ingolstadt
- Rufname
- Fabian
- Teichtiefe (cm)
- 205
- Teichvol. (l)
- 30000
- Besatz
- 16 Koi von 60 cm - 87 cm
+ 1x Black Moor (18 Jahre alt)
Hallo,
heute ist es endlich soweit, der Heizungsbauer war gestern da und hat uns die Heizung und Wasserleitung verlegt ..
Eigentlich wollte ich euch, den Beitrag auf Seite 1 zitieren, um einen Vorher - Nachher Effekt zu zeigen, leider werden die Bilder aber nicht dargestellt!
Deswegen habe ich euch die Beispiel Bilder parallel angehängt:

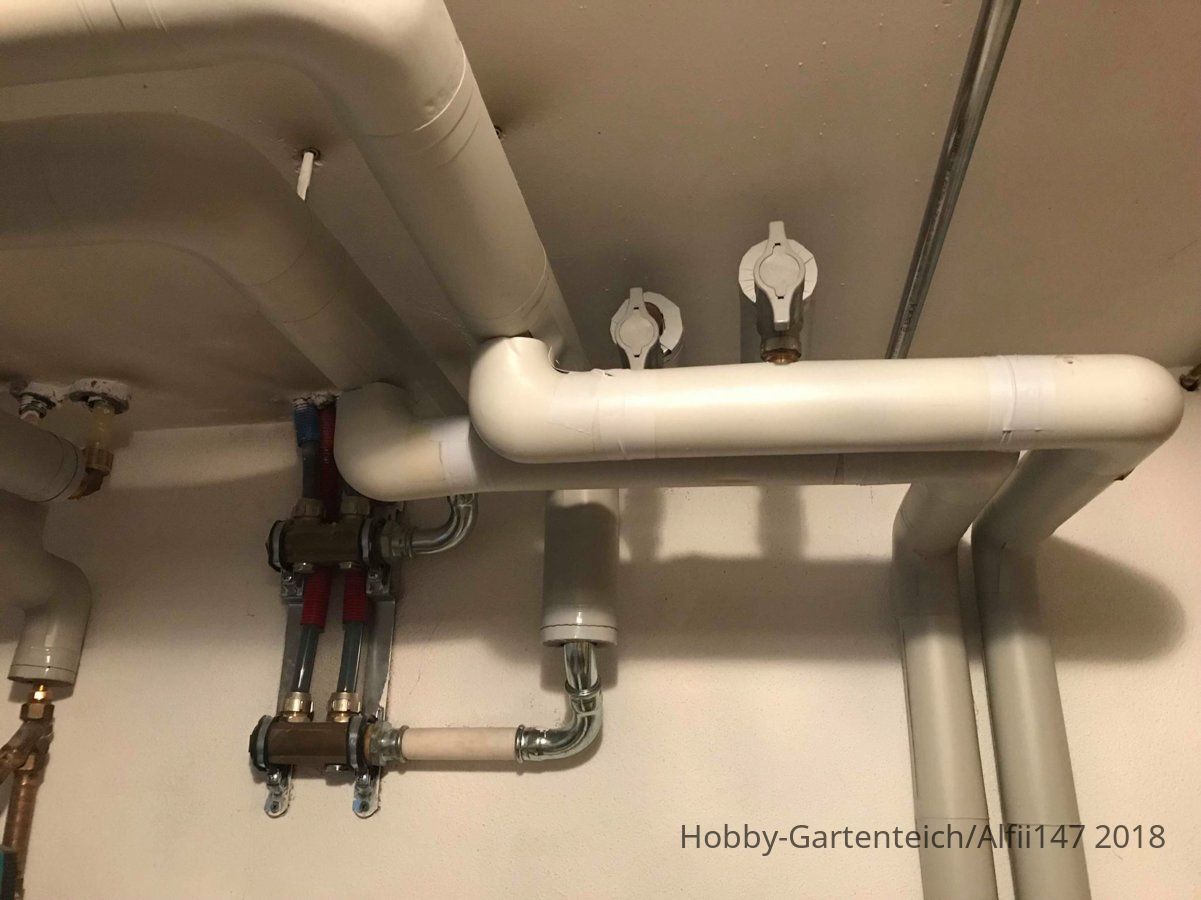

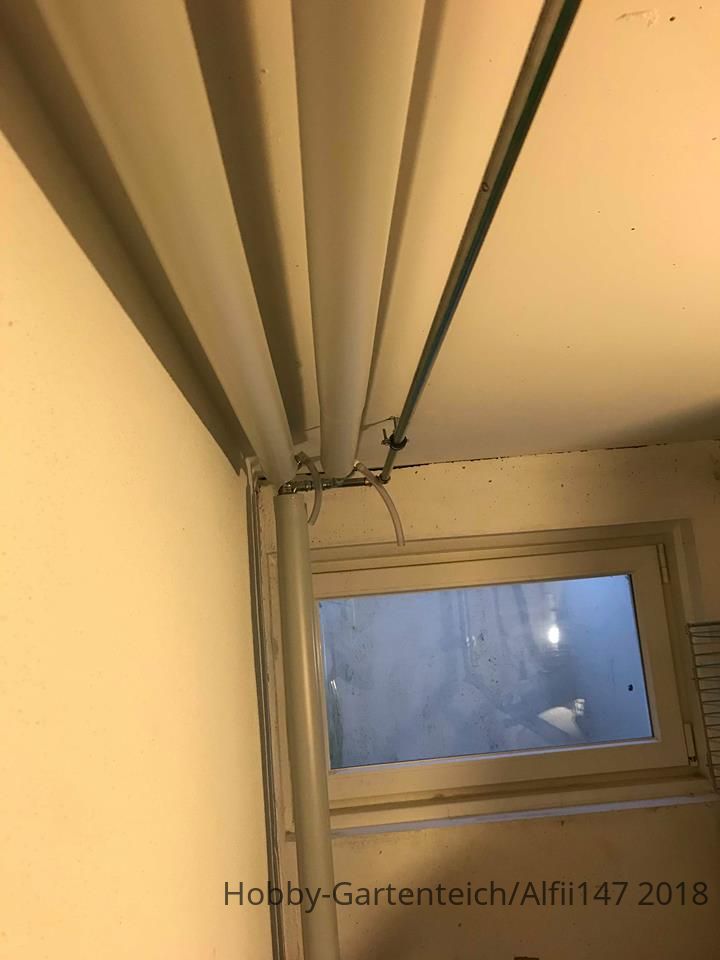

Die isolierten Rohre, der Heizung.

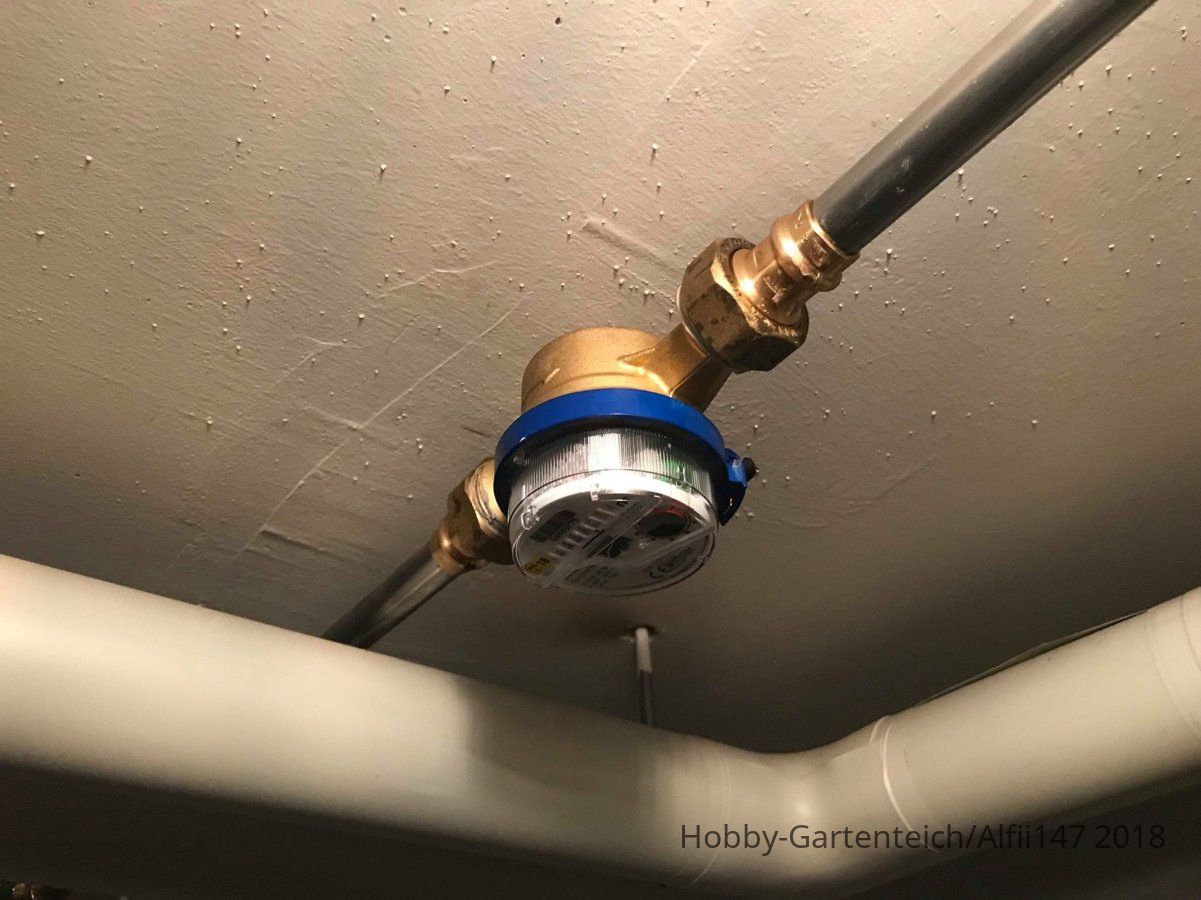

Verbaute Wasseruhr unten im Heizungsraum, für Abwasserentfall am Teich

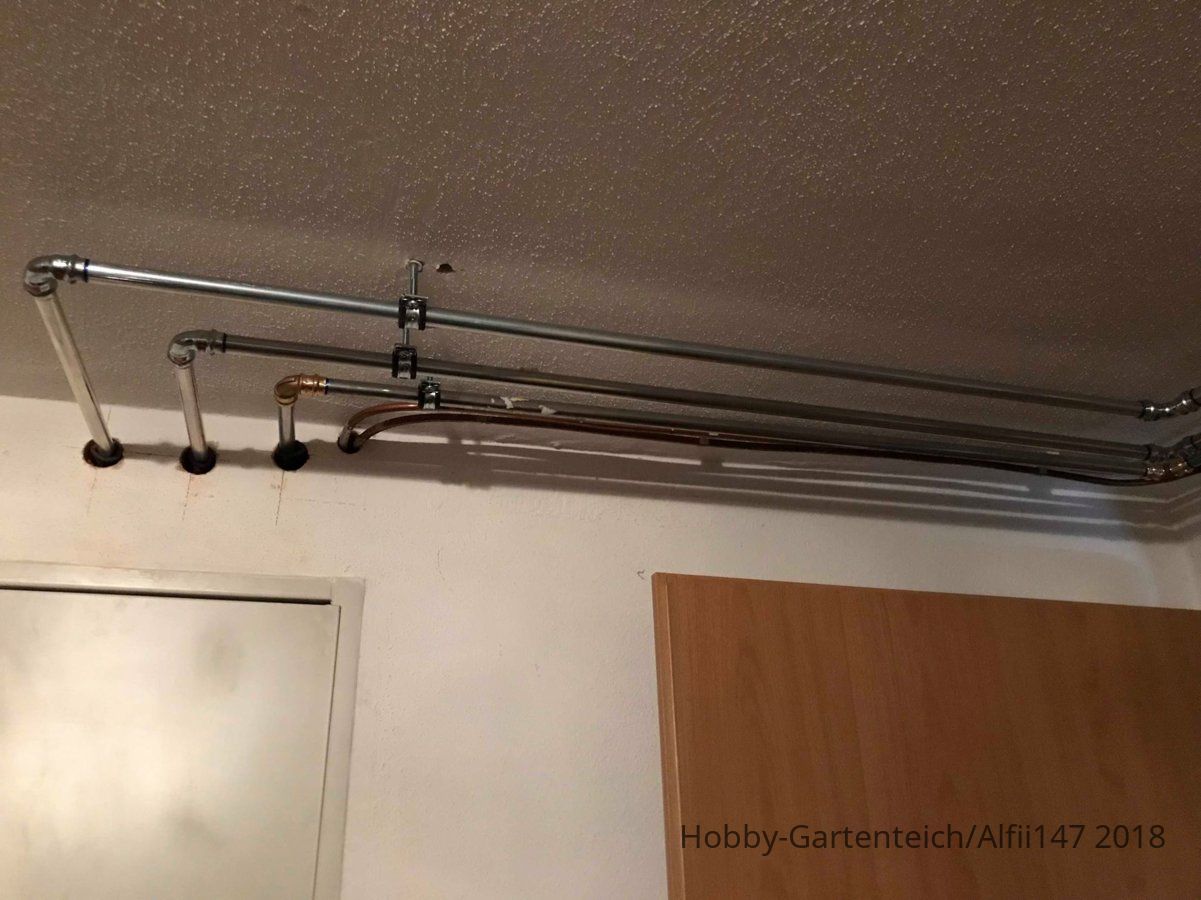

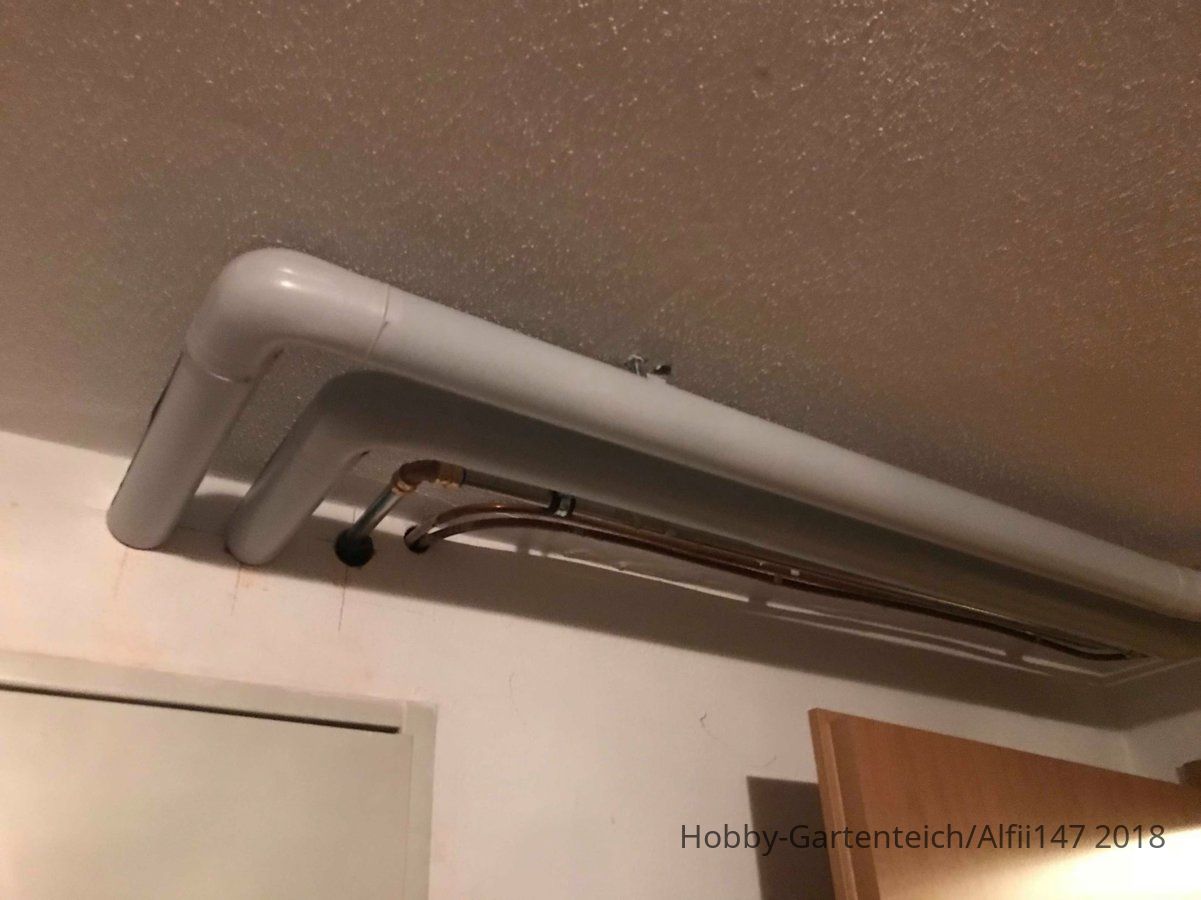

Die Rohre wurden durchgehend isoliert ..
Vorher ----------------------------------- Nachher

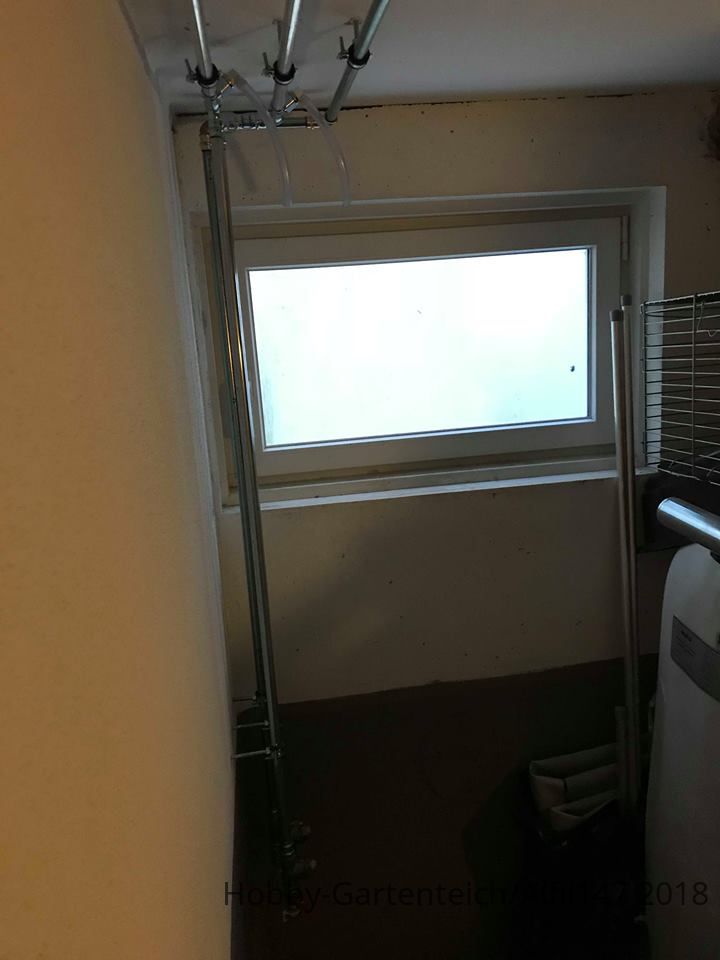

Der Weg nach draußen ..
Vorher --------------------- Nachher

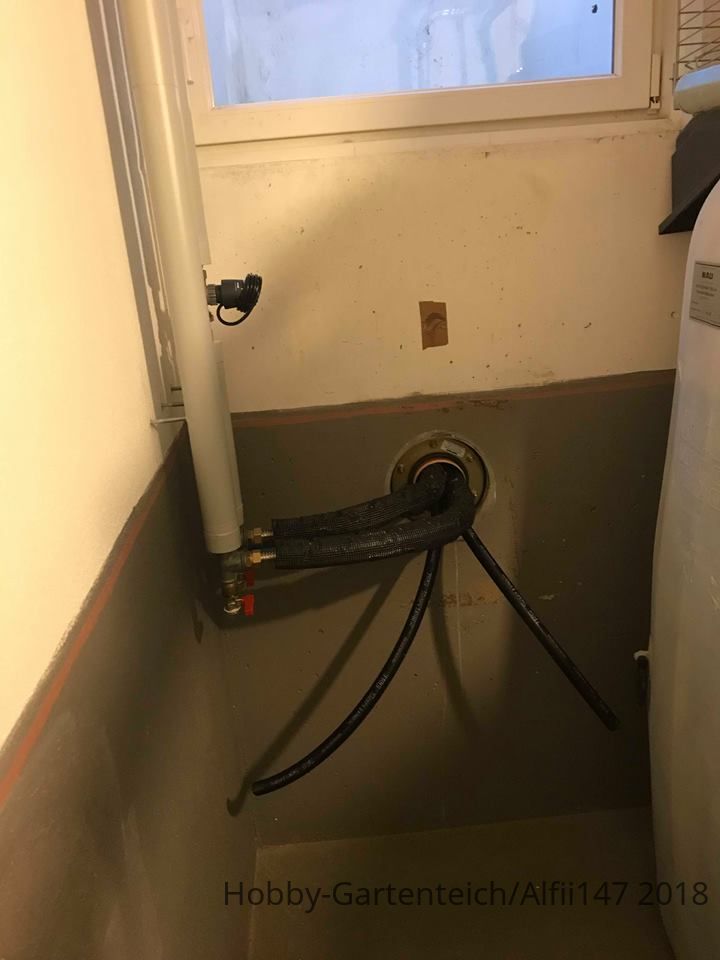

Der Ausgang ..
Vor und Rücklaufleitung der Heizung - Wasserleitung - 2x Leerrohre für Strom oder ähnlichem ..
Vorher --------------------- Nachher
mit flossigen Grüßen - Fabian
heute ist es endlich soweit, der Heizungsbauer war gestern da und hat uns die Heizung und Wasserleitung verlegt ..
Eigentlich wollte ich euch, den Beitrag auf Seite 1 zitieren, um einen Vorher - Nachher Effekt zu zeigen, leider werden die Bilder aber nicht dargestellt!
Deswegen habe ich euch die Beispiel Bilder parallel angehängt:
Die isolierten Rohre, der Heizung.
Verbaute Wasseruhr unten im Heizungsraum, für Abwasserentfall am Teich
Die Rohre wurden durchgehend isoliert ..
Vorher ----------------------------------- Nachher
Der Weg nach draußen ..
Vorher --------------------- Nachher
Der Ausgang ..
Vor und Rücklaufleitung der Heizung - Wasserleitung - 2x Leerrohre für Strom oder ähnlichem ..
Vorher --------------------- Nachher
mit flossigen Grüßen - Fabian
samorai
Mitglied
- Dabei seit
- 6. Okt. 2012
- Beiträge
- 5.849
- Rufname
- Ron
- Teichfläche (m²)
- 60
- Teichtiefe (cm)
- 130cm
- Teichvol. (l)
- 27000
- Besatz
- 27 Koi, mehr als 50 Goldfische,
Hallo Alfi!
Ich bin etwas desorientiert bzw. man liest nicht immer überall mit.
Geht die Heizung jetzt zuerst in die Bio oder zuerst in den Teich?
Was wäre dann überhaupt wichtiger?
Ich bin etwas desorientiert bzw. man liest nicht immer überall mit.
Geht die Heizung jetzt zuerst in die Bio oder zuerst in den Teich?
Was wäre dann überhaupt wichtiger?
Alfii147
Mitglied
- Dabei seit
- 24. Mai 2012
- Beiträge
- 1.904
- Ort
- Ingolstadt
- Rufname
- Fabian
- Teichtiefe (cm)
- 205
- Teichvol. (l)
- 30000
- Besatz
- 16 Koi von 60 cm - 87 cm
+ 1x Black Moor (18 Jahre alt)
Hallo Ron,
der neue Teich, wird per Wärmetauscher (Hausheizung - Öl) beheizt.
Sprich es liegt ein ca. 20 Meter langes Wellrohr, in meinem großen PE-Biofilter in der obersten Kammer zusammen mit Helix..
Durch das Wellrohr, fließt warmes Wasser in einem Kreislauf und erwärmt so mein Teichwasser..
Ist die eingestellte Temperatur erreicht, schaltet die Heizung ab, bzw. wird dicht gemacht.
Kann das leider auch nicht so gut erklären..
Aber ich denke, das obige sollte jeder verstehen.
liebe Grüße - Fabian
der neue Teich, wird per Wärmetauscher (Hausheizung - Öl) beheizt.
Sprich es liegt ein ca. 20 Meter langes Wellrohr, in meinem großen PE-Biofilter in der obersten Kammer zusammen mit Helix..
Durch das Wellrohr, fließt warmes Wasser in einem Kreislauf und erwärmt so mein Teichwasser..
Ist die eingestellte Temperatur erreicht, schaltet die Heizung ab, bzw. wird dicht gemacht.
Kann das leider auch nicht so gut erklären..
Aber ich denke, das obige sollte jeder verstehen.
liebe Grüße - Fabian
Zuletzt bearbeitet:
Alfii147
Mitglied
- Dabei seit
- 24. Mai 2012
- Beiträge
- 1.904
- Ort
- Ingolstadt
- Rufname
- Fabian
- Teichtiefe (cm)
- 205
- Teichvol. (l)
- 30000
- Besatz
- 16 Koi von 60 cm - 87 cm
+ 1x Black Moor (18 Jahre alt)
Weiter geht es mit der Heizungsverlegung außen ..

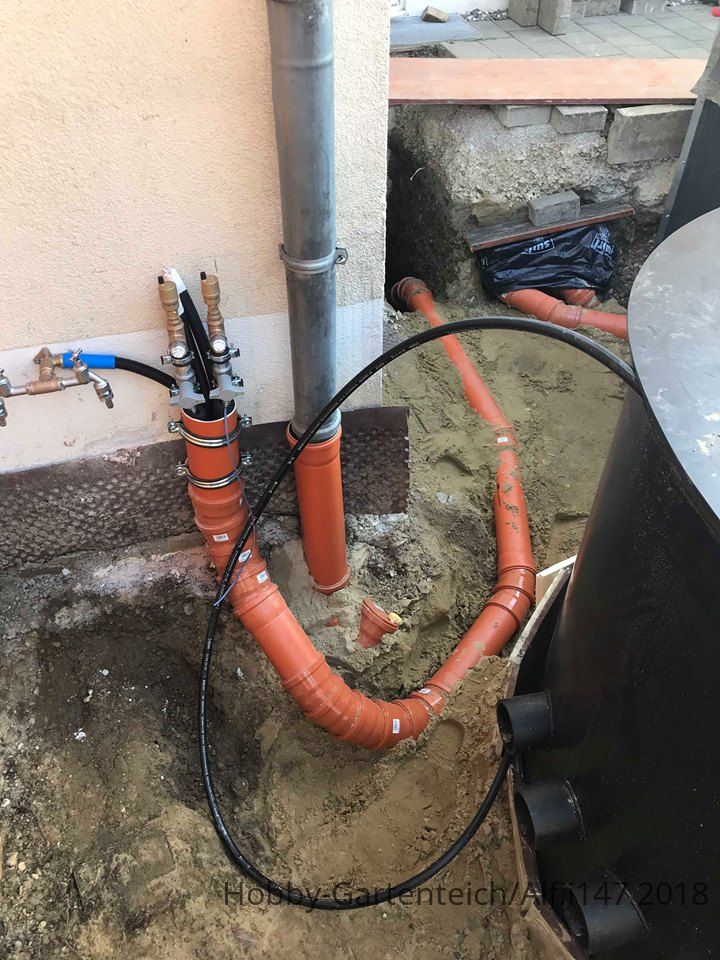

Hier kommen wir von innen nach außen.. Das Loch ist mit 2 Manschetten - fragt mich nicht wie diese heißen - komplett gesichert gegen Eindringen von Wasser oder ähnlichem!
Diese können auch bei Bedarf von uns nachgezogen werden!
Das Loch unten ist ca. bei 165 cm tiefe!

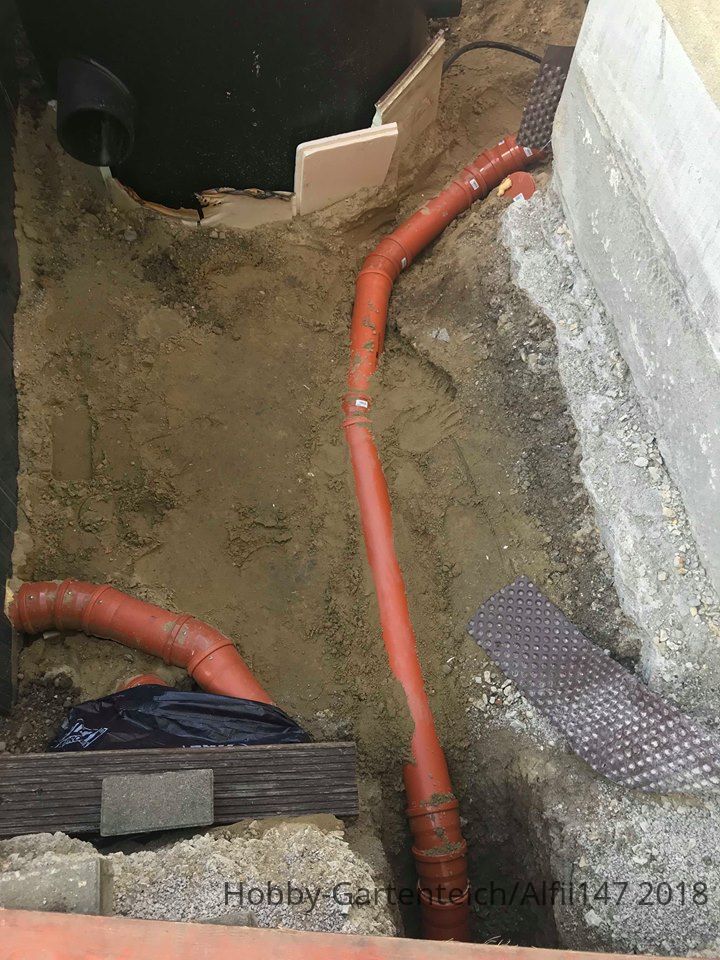

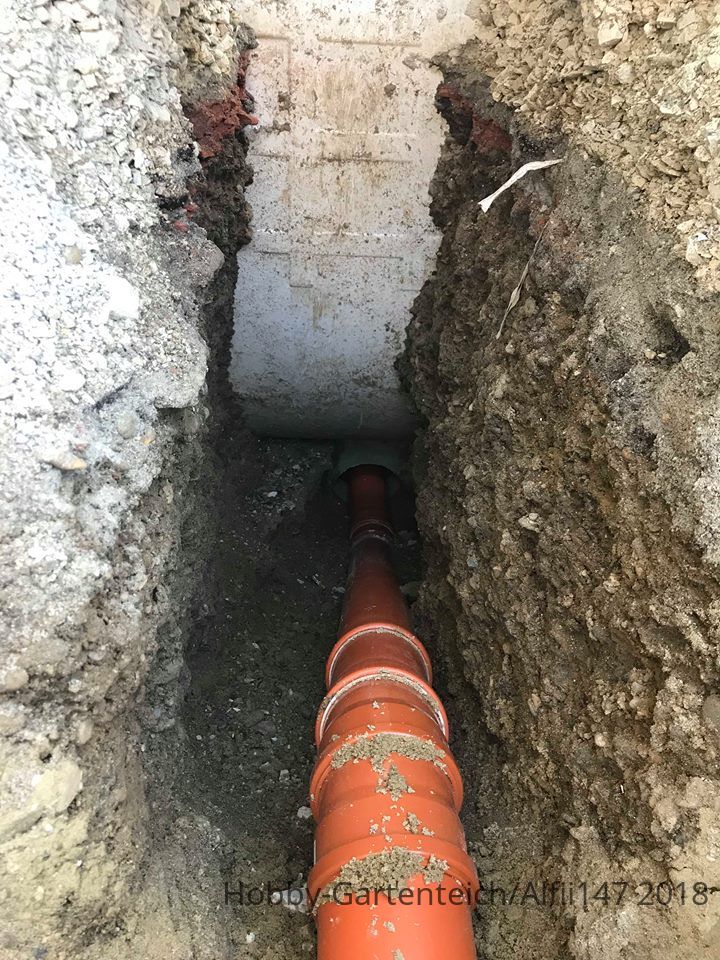

Der Weg unterhalb der Filterkammer - darauf kommen dann die Sandwichpaneele
Auch hier wieder ca. 140 cm in der Erde - alles komplett isoliert (Rohre)

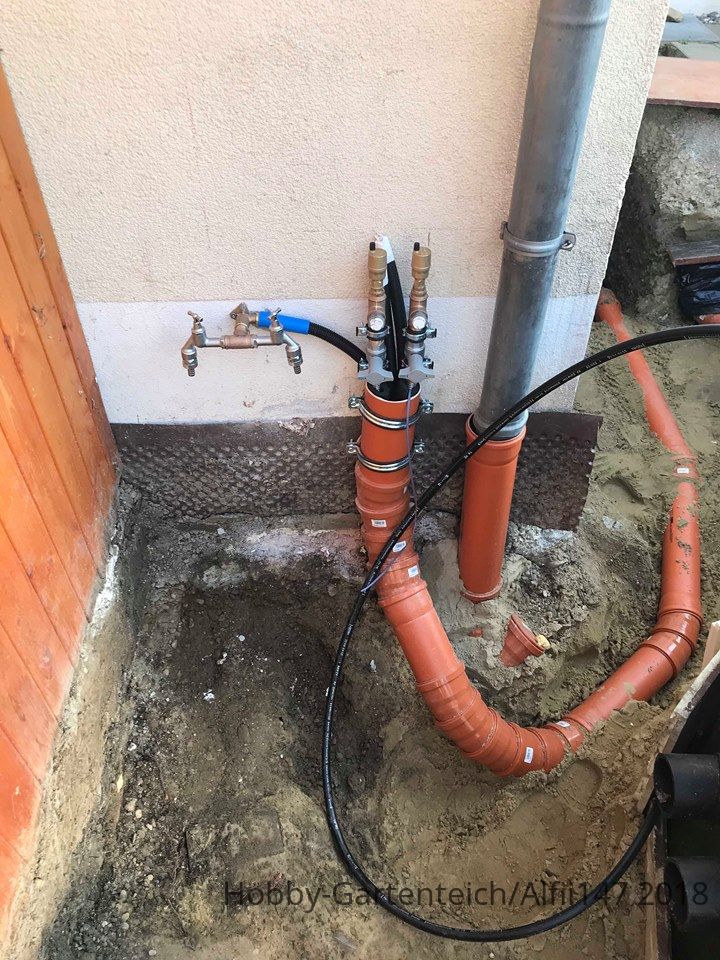

Komplettansicht ..

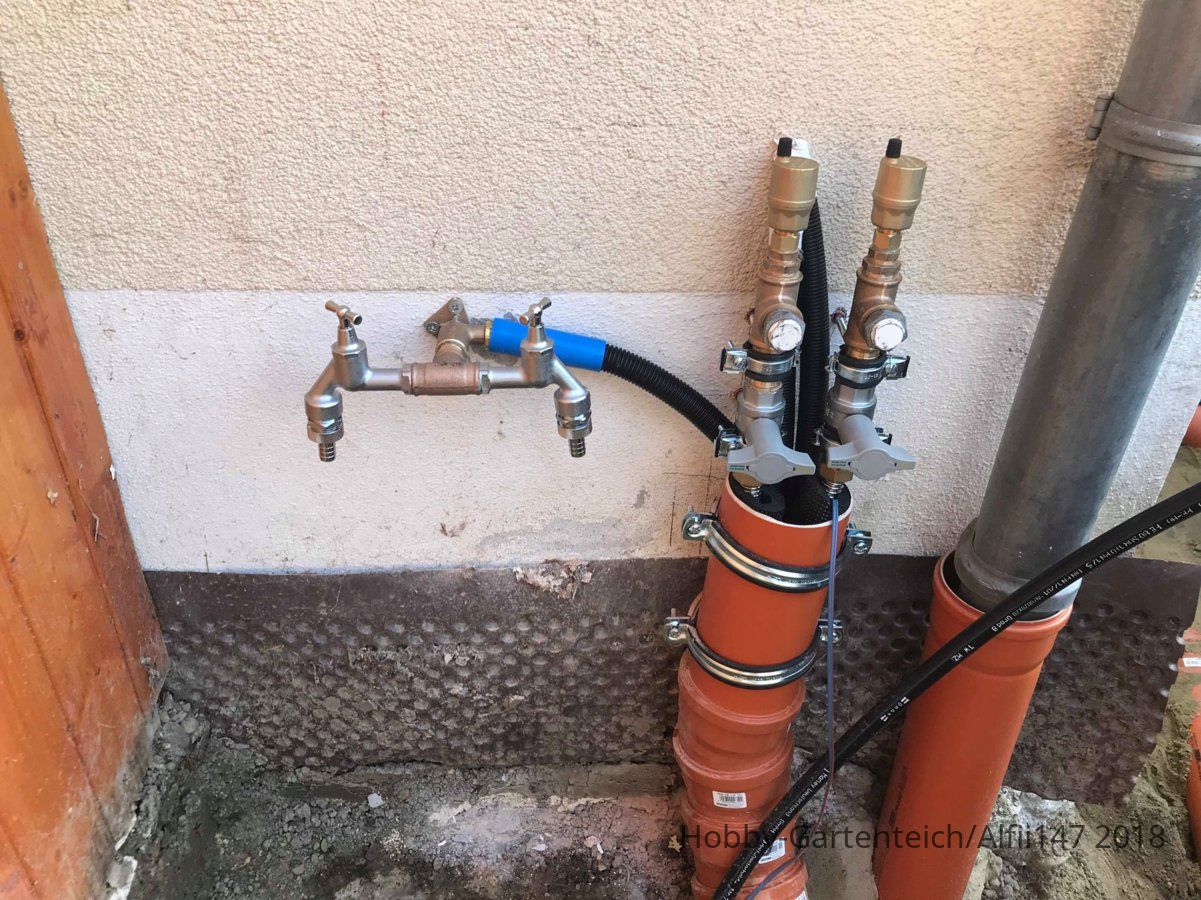

Detailansicht
Doppelter Wasserhahn - für automatische Wässerung & einmal falls man anderweitig Wasser gebrauchen kann ..
liebe Grüße - Fabian
Hier kommen wir von innen nach außen.. Das Loch ist mit 2 Manschetten - fragt mich nicht wie diese heißen - komplett gesichert gegen Eindringen von Wasser oder ähnlichem!
Diese können auch bei Bedarf von uns nachgezogen werden!
Das Loch unten ist ca. bei 165 cm tiefe!
Der Weg unterhalb der Filterkammer - darauf kommen dann die Sandwichpaneele
Auch hier wieder ca. 140 cm in der Erde - alles komplett isoliert (Rohre)
Komplettansicht ..
Detailansicht
Doppelter Wasserhahn - für automatische Wässerung & einmal falls man anderweitig Wasser gebrauchen kann ..
liebe Grüße - Fabian
XxGabbeRxX
Mitglied
Jawoll.
Man muss sich wundern was so alles in ein 110 er rohr rein passt.
Sehr gut mit dem Doppelten Wasserhahn kannte das Problem selbst.
Man muss sich wundern was so alles in ein 110 er rohr rein passt.
Sehr gut mit dem Doppelten Wasserhahn kannte das Problem selbst.
DbSam
Mitglied
- Dabei seit
- 31. Mai 2011
- Beiträge
- 3.828
- Ort
- 09405 Zschopau
- Rufname
- Carsten
- Teichfläche (m²)
- 10
- Teichtiefe (cm)
- 150
- Teichvol. (l)
- 13500
- Besatz
- 15 Goldfische
Hhhhmmmm ...
Ich würde den Klempner wechseln ...
Warum?
Weil Dieser wahrscheinlich den Auftraggeber nicht richtig beraten konnte, dass man die Heizungsinstallation komplett im frostfreien Bereich ausführen sollte.
Der pragmatische Ansatz wäre gewesen, dass der Vor- und Rücklauf in mindestens 1 m Tiefe in den 'Bioreaktor' eingeführt wird und darin ein ordentlicher Wärmetauscher aus Edelstahl (kein Wellrohr!) angeschlossen wird. Über ein einfaches, steuerbares Ventil kann dieser Kreislauf vom Haus aus geregelt werden.
Und fertig, keinerlei Frostschutzmaßnahmen notwendig.
So wie sich das Bild im Moment darstellt, muss(!) der Teichheizkreislauf bei Frosttemperaturen unbedingt rund um die Uhr im Einsatz sein.
Bei dieser Art der Installation sind unbedingt Frostschutzmaßnahmen zu treffen. Man sollte dabei auch an kurzfristige Wartungsarbeiten, evtl. Ausfälle o.ä. denken. Mir wäre diese Konstruktion vom Ansatz her viel zu 'wackelig'.
Gruß Carsten
Ich würde den Klempner wechseln ...
Warum?
Weil Dieser wahrscheinlich den Auftraggeber nicht richtig beraten konnte, dass man die Heizungsinstallation komplett im frostfreien Bereich ausführen sollte.
Der pragmatische Ansatz wäre gewesen, dass der Vor- und Rücklauf in mindestens 1 m Tiefe in den 'Bioreaktor' eingeführt wird und darin ein ordentlicher Wärmetauscher aus Edelstahl (kein Wellrohr!) angeschlossen wird. Über ein einfaches, steuerbares Ventil kann dieser Kreislauf vom Haus aus geregelt werden.
Und fertig, keinerlei Frostschutzmaßnahmen notwendig.
So wie sich das Bild im Moment darstellt, muss(!) der Teichheizkreislauf bei Frosttemperaturen unbedingt rund um die Uhr im Einsatz sein.
Bei dieser Art der Installation sind unbedingt Frostschutzmaßnahmen zu treffen. Man sollte dabei auch an kurzfristige Wartungsarbeiten, evtl. Ausfälle o.ä. denken. Mir wäre diese Konstruktion vom Ansatz her viel zu 'wackelig'.
Gruß Carsten
Zuletzt bearbeitet:
Alfii147
Mitglied
- Dabei seit
- 24. Mai 2012
- Beiträge
- 1.904
- Ort
- Ingolstadt
- Rufname
- Fabian
- Teichtiefe (cm)
- 205
- Teichvol. (l)
- 30000
- Besatz
- 16 Koi von 60 cm - 87 cm
+ 1x Black Moor (18 Jahre alt)
Hallo,
meinen Klempner, werde ich sicherlich nicht wechseln!
Alles was in meiner Filterkammer untergebracht ist, ist definitiv Frostsicher.
Sollte mal eine sibirische Kälte kommen und ich bekomme Probleme in meiner 10 cm + starken isolierten Kammer, wo warmes Wasser fließt, geht eine Zusatzheizung an, welche die komplette Filterkammer heizt - alles kein Problem ..
Bin da entspannt bei der Sache.
Desweiteren wird auch alles automatisch nach meiner eingestellten Temperatur geregelt..
Temperatur kann im Heizungsraum gesteuert werden, ohne das ich nach draußen muss oder ähnlichem.
Die ganze Sache läuft auch schon, bin dem Thread einige Tage voraus ..
Demnächst folgt der Bericht über Technikinstallation und dem Filterkammer-Bau!
Hoffe ich bekomme es Zeitnahe hin, alles etwas stressig zurzeit ..
liebe Grüße - Fabian
meinen Klempner, werde ich sicherlich nicht wechseln!
Alles was in meiner Filterkammer untergebracht ist, ist definitiv Frostsicher.
Sollte mal eine sibirische Kälte kommen und ich bekomme Probleme in meiner 10 cm + starken isolierten Kammer, wo warmes Wasser fließt, geht eine Zusatzheizung an, welche die komplette Filterkammer heizt - alles kein Problem ..
Bin da entspannt bei der Sache.
Desweiteren wird auch alles automatisch nach meiner eingestellten Temperatur geregelt..
Temperatur kann im Heizungsraum gesteuert werden, ohne das ich nach draußen muss oder ähnlichem.
Die ganze Sache läuft auch schon, bin dem Thread einige Tage voraus ..
Demnächst folgt der Bericht über Technikinstallation und dem Filterkammer-Bau!
Hoffe ich bekomme es Zeitnahe hin, alles etwas stressig zurzeit ..
liebe Grüße - Fabian
Zuletzt bearbeitet:
DbSam
Mitglied
- Dabei seit
- 31. Mai 2011
- Beiträge
- 3.828
- Ort
- 09405 Zschopau
- Rufname
- Carsten
- Teichfläche (m²)
- 10
- Teichtiefe (cm)
- 150
- Teichvol. (l)
- 13500
- Besatz
- 15 Goldfische
Ich meinte vor allem die Anschlüsse neben dem Fallrohr der Dachrinne, denn diese befinden sich nicht im frostsicheren Bereich.
Diese Konstruktion hätte ich dort komplett weggelassen und alles in den 'Reaktor' verlegt, dann kann man noch entspannter unterwegs sein.
Gruß Carsten
Diese Konstruktion hätte ich dort komplett weggelassen und alles in den 'Reaktor' verlegt, dann kann man noch entspannter unterwegs sein.
Gruß Carsten
