Luftheberbau DN200 Membramplatte Airlift Länge 2m

Das KG rohr war 3 Jahre eingebaut.
Den Membran- LH Ausströmern macht der Kalk nix. Die Membranen sind ja flexibel und wenn mal die Luftpumpe kurz aus ist und wieder an geht....bröselt es weg.
In Nachbarforen waren öfter Berichte drin, wo die EPDM Membranauströmer oberflächlich schmuddelig aussahen, aber Blasenbild OK war. nix verstopft.

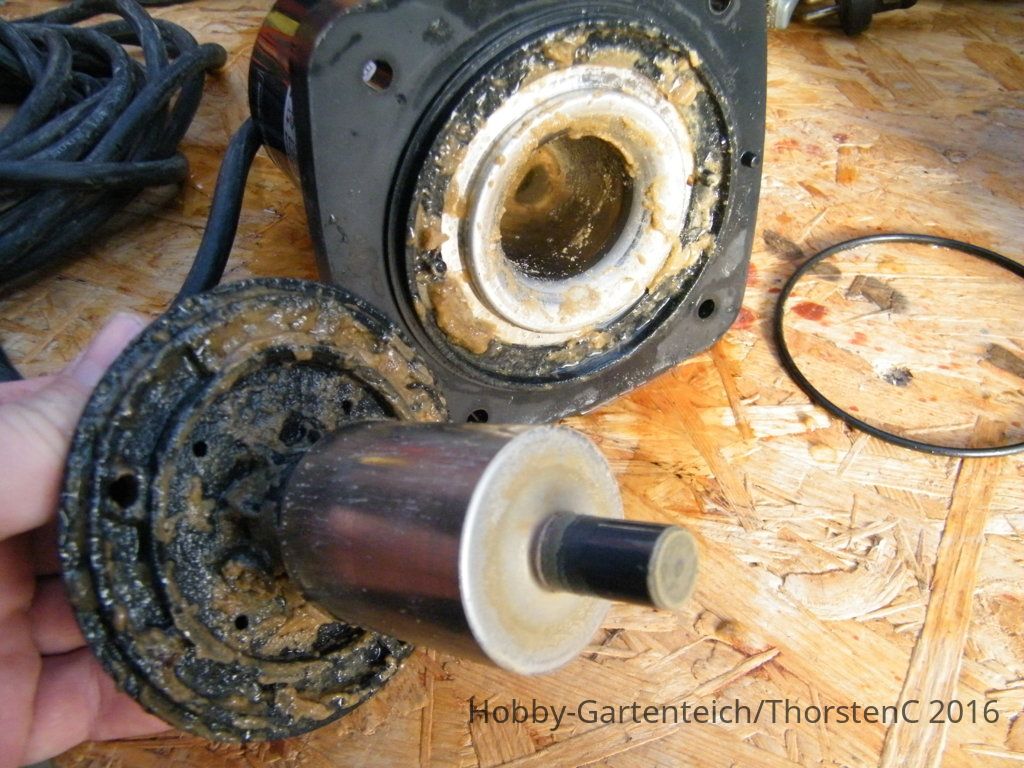

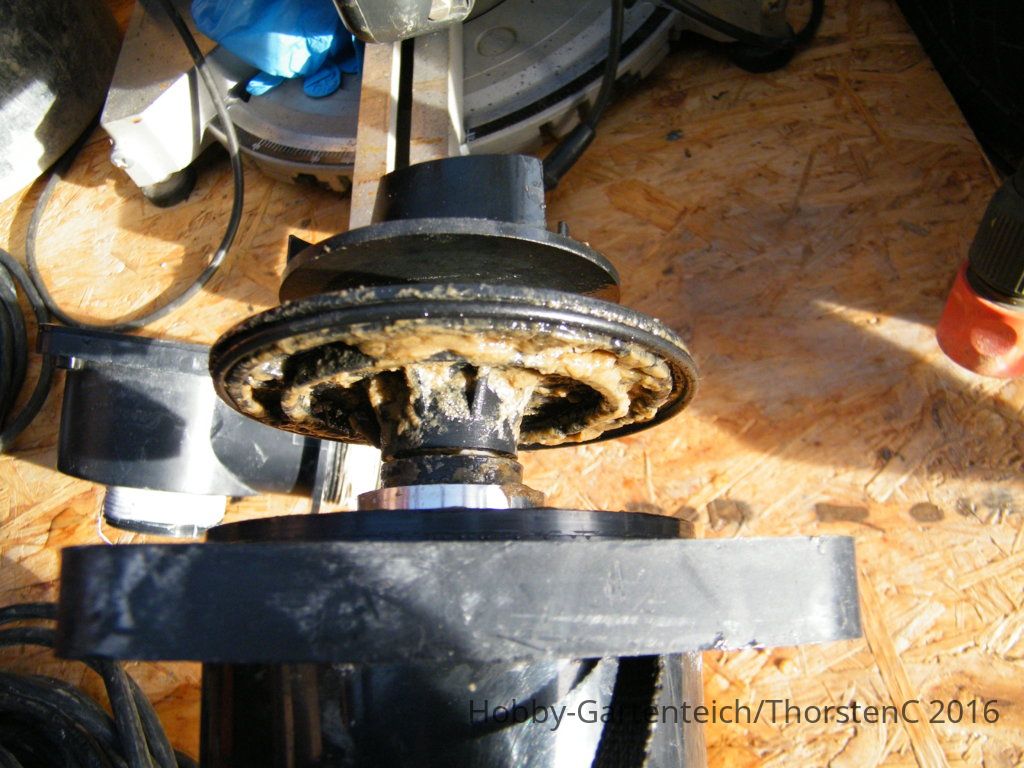

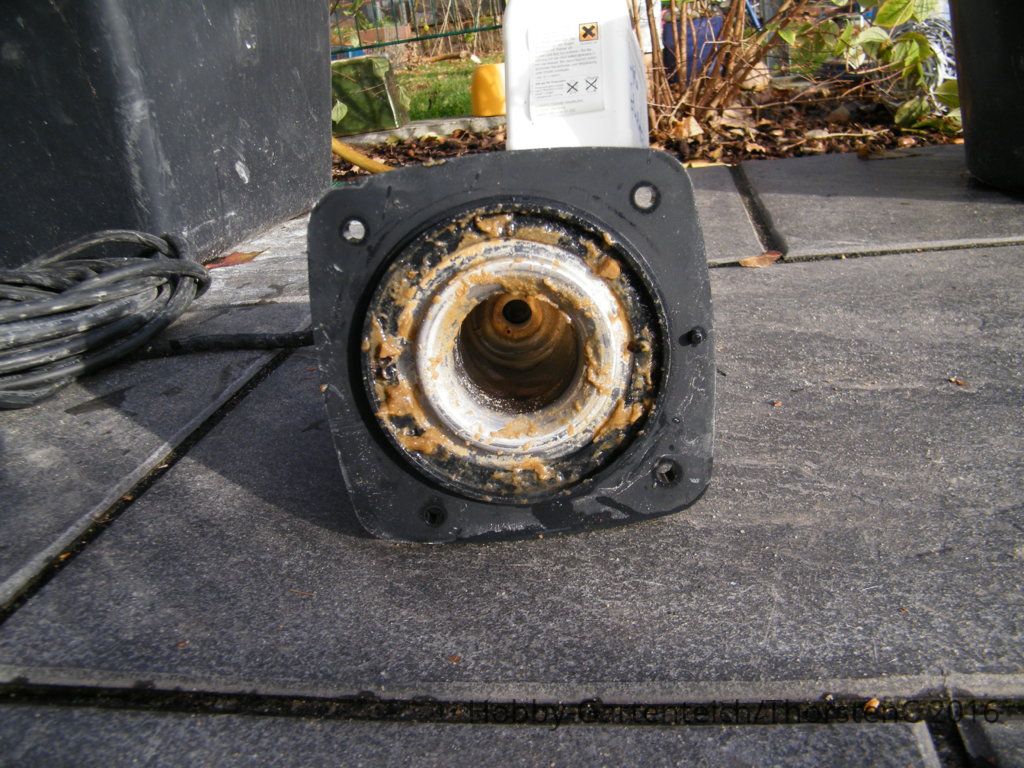

Motor-Pumpen sahen Innen auch nett aus...:lala5
Wichtig ist 1x im JAhr die Pumpen erst in Esigwasser einlegen und dann 2 Tage später auseinanderschrauben.
Dann kann nix durch die Kalkkruste beschädigt werden.

Das Problem hat sich ja mit dem LH erledigt.:);)

DSCF3914.JPG  DSCF3915.JPG  DSCF3920.JPG

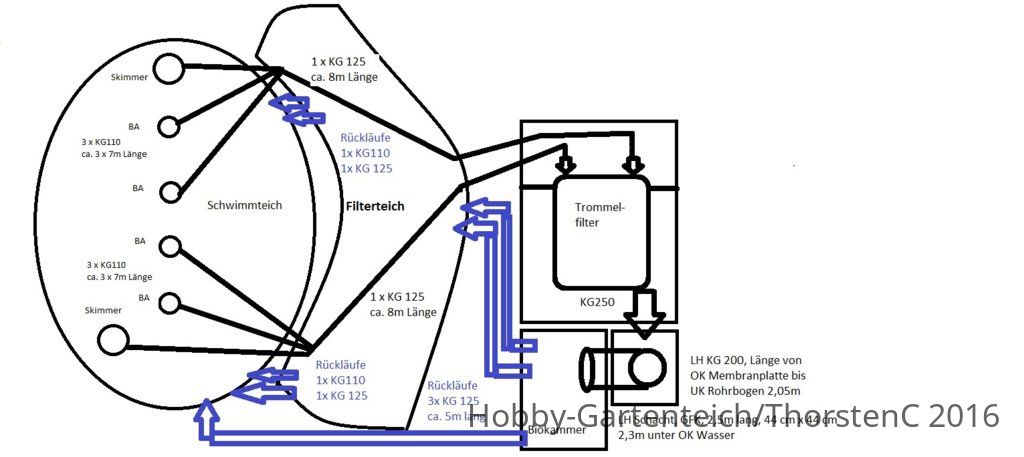

Hier einmal kurz eine Skizze meiner Saugverrohrung und der Rückläufe.
6 x KG110 mit ca. jeweils 7m Länge gehen in 2 x KG125 mit jeweils ca. 8m Länge über.
Das ist ein netter Baufehler wegen zu später Abkehr von der Naturagart- Filterabfolge.
Besser wäre es gewesen mit allen Saugleitungen direkt in den Filterkeller oder ggf. an Stelle der KG125 KG160 Rohre zu verwenden.....

Im Filterkeller geht es in den TF, vom TF über KG250 ca. 1m lang in den LH Schacht.
Der LH Schacht ist 44cm x 44cm x 2,5m und ragt bei Pumpe aus ca. 15,5cm über OK Wasser raus.

Im Schacht ist der LH aus KG200 mit einer Länge von OK Membran bis UK waagerechter Rohrbogen von 2,05cm.

Rückläufe von der Biokammer 2 x KG125 in den PflanzenFilterteich mittig.
An den Enden des Pflanzenfilterteiches insgesamt 2 x KG110 und 2 x KG125 in den Schwimmteich.

Ein Rücklauf von der Biokammer in 1 x KG125 direkt in den Schwimmteich.
Durchschnittliche Länge der drei KG125 Rücklaufrohre 5m.


Und hier die von mir gemessenen Wasserstände in den Kammern:

-TF Einlaufkammer senkt sich ab an Hand der Pumpleistung und den hydraulischen Widerständen der Saugleitungen in Schwerkraft
-LH Sammelschacht senkt sich ab an Hand der Pumpleistung und den hydraulischen Widerständen der Saugleitungen in Schwerkraft, zuzüglich des Widerstandes des TF Siebgewebes und der Verbindung TF- LH Kammer in KG 250

-Biokammer wird durch den LH aufgestaut, bis der hydraulische Widerstand der 3 Rücklaufleitungen überwunden ist- sich der Pumpleistung anpasst..

Für die Messungen wurden die Membranpumpen Thomas 80HN und 120HN einzeln und zusammen in Betrieb genommen.
Der Erste Messwert ist bei Pumpen aus und wurde einfach von OK Kammer bis Wasseroberfläche gemessen. Das ist einfach nur der Referenzpunkt. Maße in cm.

Gemessen wurde kurz nach Spülung des TF bei sauberem Siebgewebe.
Schaltpunkt für Abreinigung bei 3,5cm Diff. TF Einlaufkammer- Klarwasserkammer.


Pumpe in Betrieb.....TF Einlaufkammer.....Diff.EinlaufK.....LH Schacht.....Diff LH Schacht....Biokamme.....Diff. Biokammer......Differenz Biokammer-LH Schacht
keine ............................. 24 .........................0......................... 15,5................... 0....................... 19,0................. 0.......................................... 0
Thomas 80HN ............. 28,5 ......................-4,5 ..................... 21,5 ..................-6,0 ....................15,0 ............ + 4,0 ..................................... 10,0
Thomas 120 HN .......... 31,0 ......................-7,0 ..................... 25,0 ................. -9,5 ................... 13,0 .............+ 6,0 ......................................15,5
Thomas 120+80HN ......34,0 .....................-10,0 .................... 27,0 .................-12,0 ...................11,0 ..............+8,0 .......................................20,0

Nur kurz zum Vergleich zu meiner alten Filteranlage mit Motorpumpen mit ca. 30m³/h Gesamtpumpleistung.
Dort verringerte sich der Wasserstand bei allen 6 Saugleitungen "offen" in der Einlaufkammer lediglich um 2 cm und die beiden Skimmer zogen fast nicht mehr.
Einfach zu wenig Pumpleistung für 6 Saugleitungen in KG 110 und das mit ca. 300 W für 30m³/h Pumpleistung.

Jetzt ziehen beide Skimmer voll bei Luftheberbetrieb Thomas 120HN alleine.....
Nur mit der 80HN ziehen Skimmer wenig- für Blütenstaub und leichtne Schmutz ausreichend- für Laub zu wenig.
Mit beiden Membranpumpen strudelt es stark in den Skimmern.

Ultraschallmessungen sind bei mir leider nicht möglich wegen dem Innen mit V2A verkleideten KG250- wegen der UV.
Wer will kann über druckverlust und der Angabe meiner hydraulischen Widerstände/Höhendiff. und Rohrlängen abschätzen, was durch die Rückläufe oder Saugleitungen fließt...

Energieverbrauch habe ich auch gemessen:

Vebraucher: Steuerung in Ruhe.... Thomas 80HN ..........Thomas120HN ....... ROTA Amalgam von Koi Herdecke ...........Motorpümpchen Messner Ecotec 2 plus 150000

Energieverbrauch: .... 8W ......................65W ...........................119W.................................. 75W .............................................................. 109W

Fazit des ganzen Umbau´s:
es hat sich gelohnt.:lala5

An Stelle 300W mit ungenügender Pumpleistung (reichte gerade knapp für 3 BA und 1 Skimmer):wand
jetzt 119W für alle 6 Saugstellen.:)

Verbesserungsmöglichkeiten und Baufehler meinerseits:

-Verrohrung der Saugleitungen- dadurch zuviel Höhendiff. Teich- TF Einlaufkammer...bei direkter Verrohrung wären 3-4cm weniger drin mit daraus folgender besserer Pumpleistung des LH
- LH Sammelkammer hätte ruhig 0,5m tiefer sein können: MEmbranpumpe leistet zwar weniger Luft, aber der längere LH wäre dann effektiver und der Stromverbrauch etwas geringer.
-LH in KG 250 wäre auch eine interessante Option
-Rückläufe aus der Biokammer mit 3 x KG 125....auch dort ein Rücklauf KG 125 mehr und das Wasser dort würde sich bei Thomas 120HN nicht 6, sondern ggf. nur 4cm aufstauen.

Zuletzt bearbeitet:
Nochmal die Tabellen...bei Leerzeichen verschiebt sich alles ...

Pumpe in Betrieb.....TF Einlaufkammer.....Diff.EinlaufK.....LH Schacht.....Diff LH Schacht....Biokamme.....Diff. Biokammer......Differenz Biokammer-LH Schacht
keine ............................. 24 .........................0......................... 15,5................... 0....................... 19,0................. 0.......................................... 0
Thomas 80HN ............. 28,5 ......................-4,5 ..................... 21,5 ..................-6,0 ....................15,0 ............ + 4,0 ..................................... 10,0
Thomas 120 HN .......... 31,0 ......................-7,0 ..................... 25,0 ................. -9,5 ................... 13,0 .............+ 6,0 ......................................15,5
Thomas 120+80HN ......34,0 .....................-10,0 .................... 27,0 .................-12,0 ...................11,0 ..............+8,0 .......................................20,0



Verbraucher: Steuerung in Ruhe.... Thomas 80HN ..........Thomas120HN ....... ROTA Amalgam von Koi Herdecke ...........Motorpümpchen Messner Ecotec 2 plus 150000

Energieverbrauch: .... 8W ......................65W ...........................119W.................................. 75W .............................................................. 109W

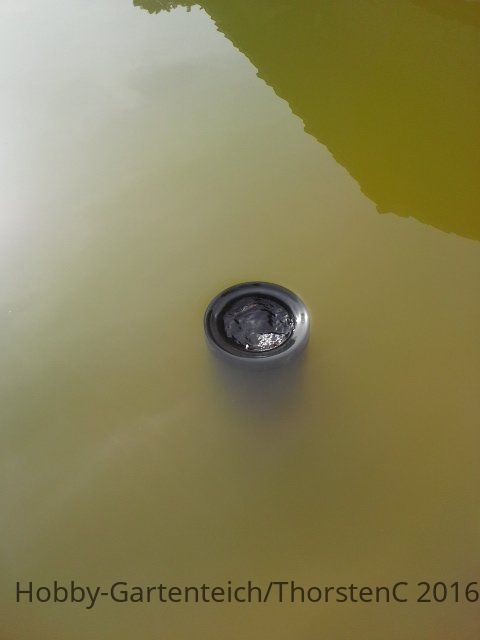

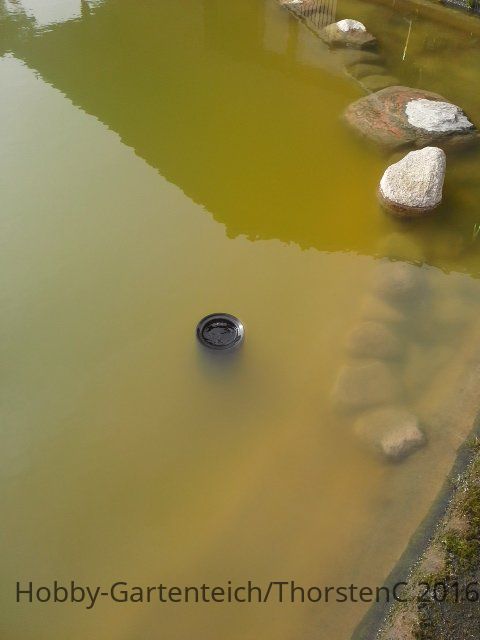

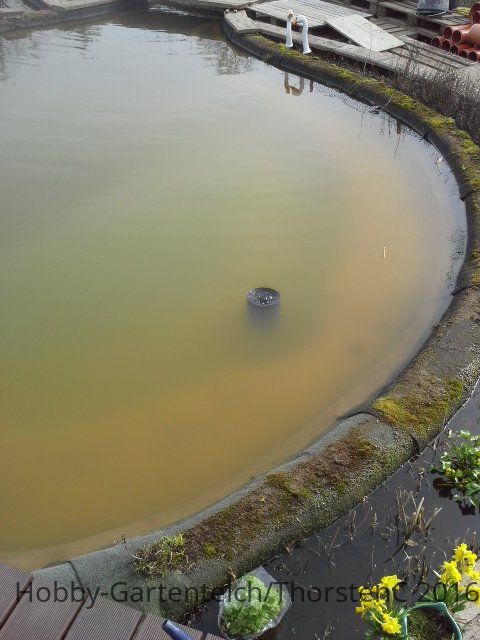

Hier ein paar Bilder der beiden Skimmer bei LH mit Thomas 120

2 Skimmer und 4 BA in KG110 zugleich.

20160403_160058.jpg  20160403_160152.jpg  20160403_160221.jpg  20160403_160451.jpg

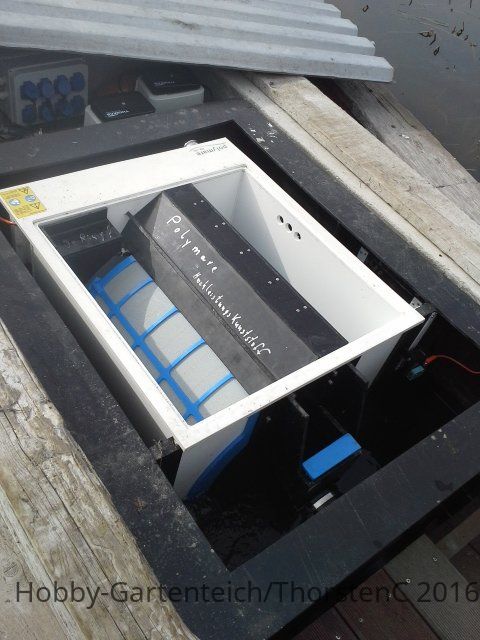

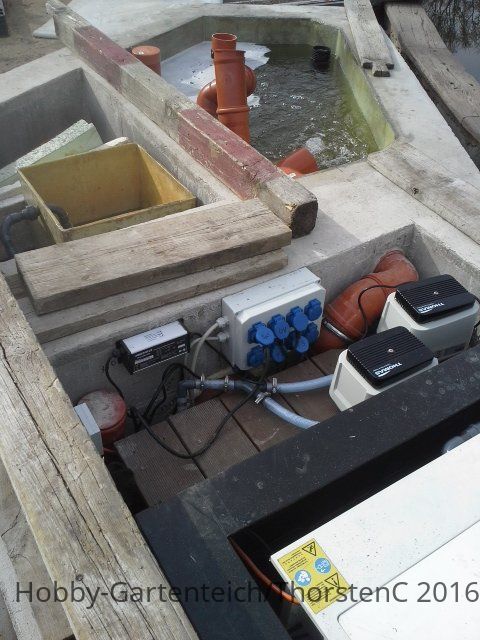

TF und die Steckdosen...Membranpumpen und UV Vorschaltgerät Rota, welches nach 1 Woche Betrieb nur handwarm ist...

20160403_160622.jpg  20160403_160729.jpg

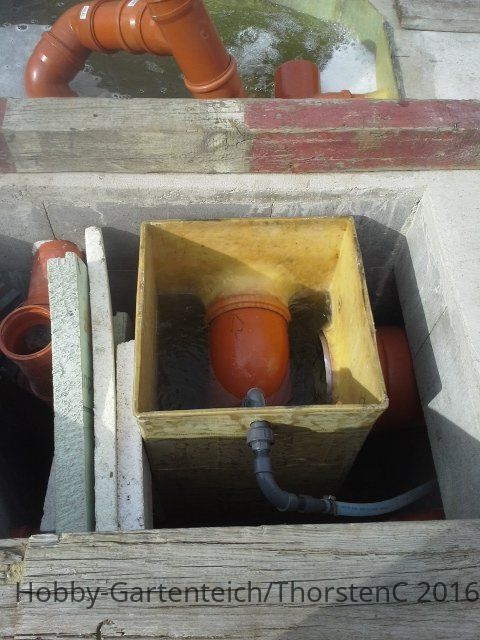

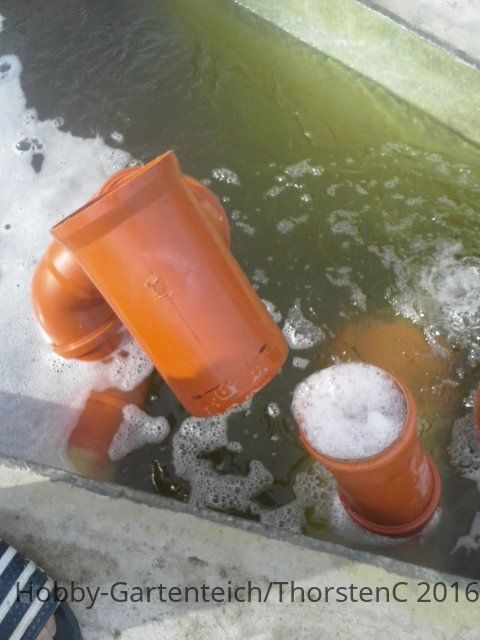

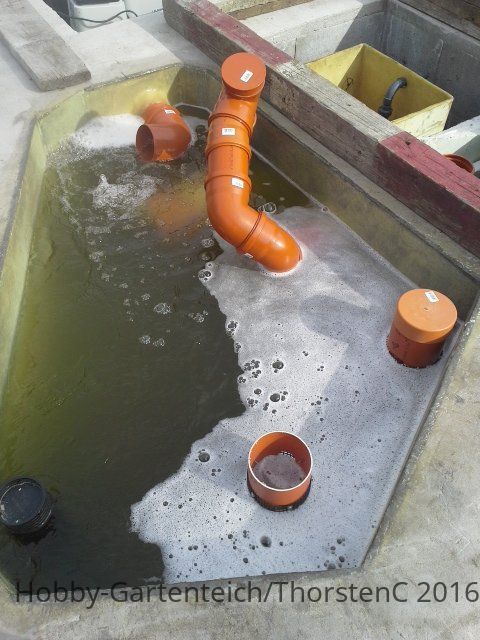

LH Schacht und Biokammer.

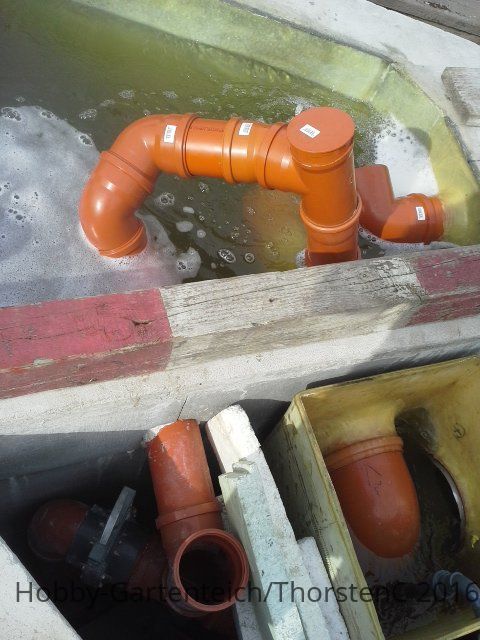

Entlüftungsabzweig steckt oben ein 15 grad Bogen drin.

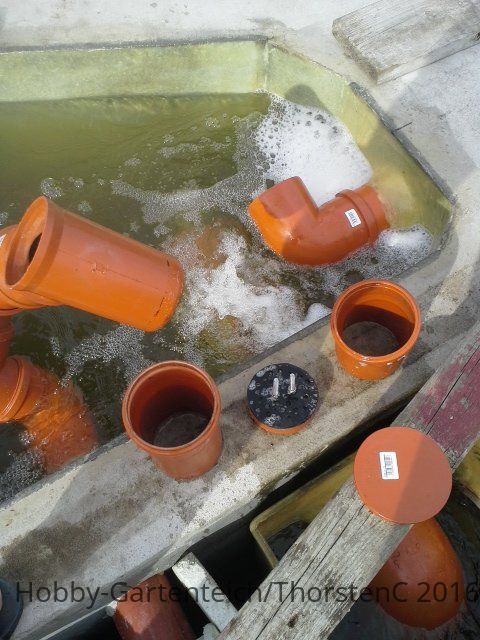

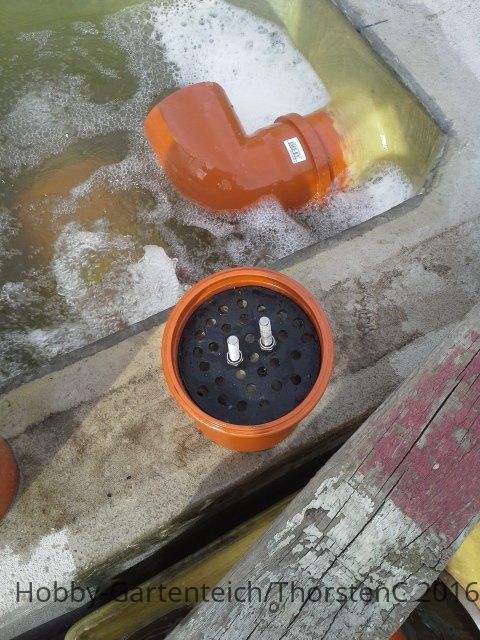

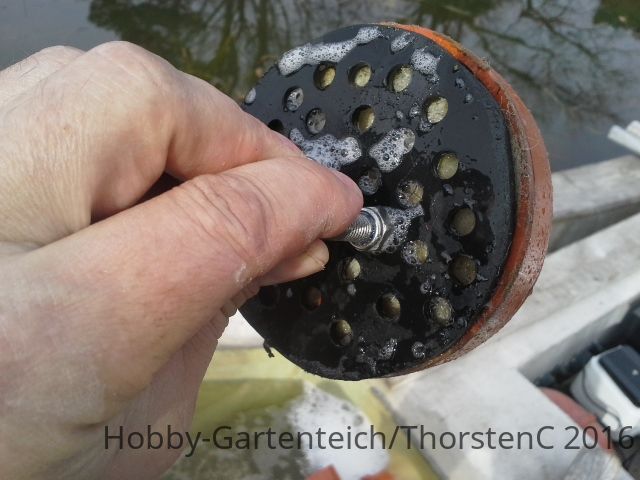

In die Muffe vom Bogen habe ich eine selbsgebaute Lochdose mit Filtermattenfüllung drin.
Diese hält den Schaum oberhalb.
Dann kurzes KG Rohr und T Stück.

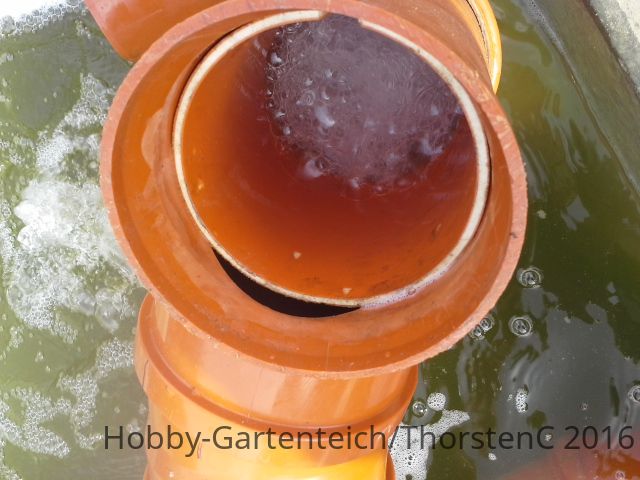

Das T Stück habe ich innen modifiziert..PVC eingeklebt...damit nur ein schmaler Spalt als Schaumüberlauf frei ist.

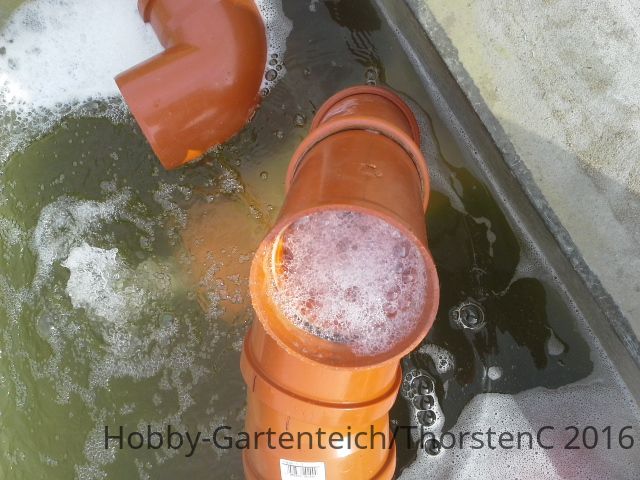

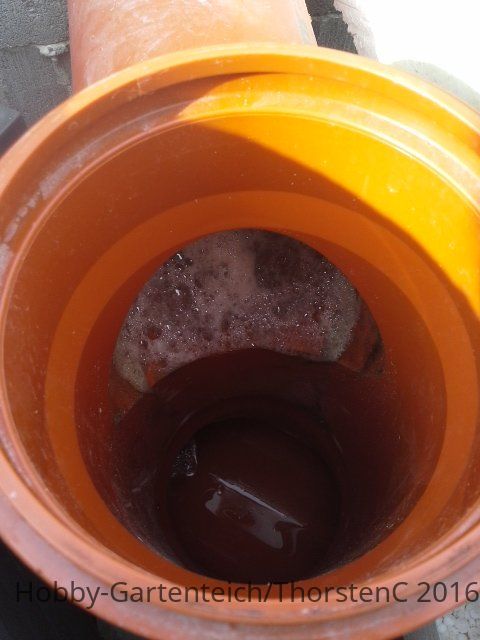

Die entweichende Luft pustet den Schaum in das KG Rohr zum Kanal...

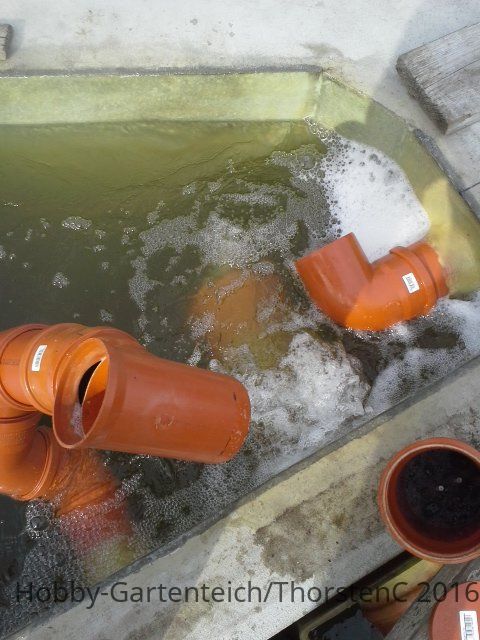

Sieht man im offenen Reinigungsabzweig.

20160403_160746.jpg  20160403_160801.jpg  20160403_160821.jpg  20160403_160829.jpg  20160403_160841.jpg  20160403_160859.jpg  20160403_160915.jpg  20160403_160937.jpg  20160403_160947.jpg  20160403_160953.jpg  20160403_161057.jpg  20160403_161129.jpg  20160403_161154.jpg

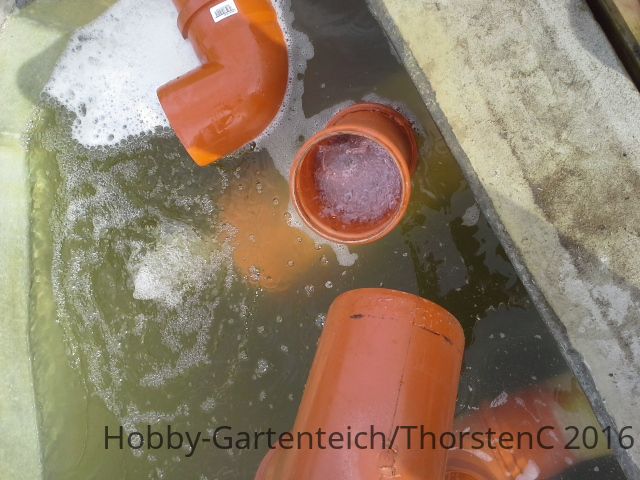

Wenn man den Luftheber am Ende der Filterkette setzt und dieser direkt in den Teich reinblubbert, kann es zu schäumenden Ansichten auf dem Teich kommen.
Sieht dann so aus wie in meiner Biokammer.

Mit LH nach dem Filter und vor der Biokammer hat man so den besten Platz erwischt.

Helix wird bewegt
Biokammer wird mit belüfteten Wasser durchströmt
Abschàumer kann man auch gleich einbauen.

Hi Thorsten,

habe jetzt meine Materialien zusammen.

Nur eine kleine Frage noch an dich als LH-Profi: Habe einen PVC Trichter und die PVC Kleinteile und die Lüfterplatte.

Du hast ja alle Sachen auf PE Reste "geschweist"

Hast du einen Tipp für mich was ich als Grundplatte und zur Verbindung der Grundplatte mit dem Trichter nehmen kann?

Danke und VG

DOminik
